HP EliteBook 840 G9 Kühlkörper aushebeln

Geschrieben von: Spencer Day
  • Kommentare: 0
HP EliteBook 840 G9 Kühlkörper aushebeln

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt dir, wie du den Kühlkörper in deinem HP EliteBook 840 G9 Laptop heraushebeln kannst.

  1. Khrm3IVsD1Ro3v6O
    Khrm3IVsD1Ro3v6O
    ICLXrm4HXrSWwBOX

    • Bevor du mit der Reparatur beginnst, lass den Akku deines Laptops auf unter 25% entladen - ein aufgeladener Lithium-Ionen-Akku stellt ein potenzielles Sicherheitsrisiko dar, wenn er versehentlich beschädigt wird.

    • Speichere deine Arbeit, fahre deinen Laptop vollständig herunter und ziehe alle Kabel ab.

  2. 4xoYnSLn1VBphWk2
    4xoYnSLn1VBphWk2
    yBXWtsEBMgnjmJYA

    • Trotz der Normen können Kreuzschlitz Schraubendreher in Größe und Form variieren - zwei Schraubendreher, die mit der gleichen Größe gekennzeichnet sind, können unterschiedlich in dieselbe Schraube passen. Du kannst die Größe verwenden, die am besten in den Schraubenkopf passt, um ein Ausreißen zu vermeiden.

    • Verwende einen Kreuzschlitz Schraubendreher, um die fünf unverlierbaren Schrauben, mit denen die untere Abdeckung befestigt ist, vollständig zu lösen (noch nicht vollständig entfernen!).

  3. SZLGXEXoEhxyGmJX
    SZLGXEXoEhxyGmJX
    wdYc3vRMQX56EFIf

    • Lege deinen Laptop so hin, dass die hintere Kante (mit dem Scharnier des Bildschirms) am nächsten zu dir ist.

    • Führe das flache Ende eines Spudgers zwischen der hinteren Kante der unteren Abdeckung und dem Rahmen ein, in der Nähe der mittleren Schraube und des Textes „ELITEBOOK“.

    • Wenn du Probleme beim Einführen deines Spudgers hast, achte darauf, dass sich die Schraube vollständig gelöst hat. Falls nötig, kannst du deine Finger verwenden, um die Schraube vorsichtig nach oben zu ziehen.

    • Du kannst deinen Spudger verwenden, um die Abdeckung aufzuhebeln und den Clip zu lösen, mit dem sie befestigt ist.

    • Lass den Spudger für den nächsten Schritt unter der unteren Abdeckung stecken.

  4. KsWDupmbj1LNftZw
    KsWDupmbj1LNftZw
    HsOPDEIn3CLWbURB
    wsUWPuxbSWK1tIrK

    • Schiebe deinen Spudger an der hinteren Kante entlang zu einer der Ecken, um die Clips an der hinteren Kante zu lösen.

    • Führe deinen Spudger dann um die Ecke und an der Kante hoch, um die Clips zu lösen, die die kurze Kante der Abdeckung sichern.

  5. LGXKSroGdgZKeoZD
    LGXKSroGdgZKeoZD
    6VQ4dyS2M5jZPgwv
    vJXsoDtQc22EYDKl

    • Setze das flache Ende eines Spudgers wieder in die Nähe des Textes „ELITEBOOK“ ein.

    • Wiederhole den vorherigen Schritt auf der anderen Seite der Abdeckung, um die restlichen Clips zu lösen.

  6. wZxaGIfy1kXm2Dmc
    wZxaGIfy1kXm2Dmc
    oRufgmCDPN21JV6C
    AGR541gpZtdf1Pm6

    • Schiebe die Abdeckung in Richtung des Display-Scharniers, um die Clips an der gegenüberliegenden Kante zu lösen.

    • Hebe die Abdeckung an und entferne sie.

    • Die Abdeckung sollte sich leicht lösen lassen. Wenn du einen Widerstand spürst, kannst du das flache Ende eines Spudgers verwenden, um eventuell verbleibende Clips zu lösen.

    • Beim Wiederzusammenbau schiebst du die Clips entlang der Vorderkante der Abdeckung (gegenüber dem Scharnier) in ihre Schlitze am Rahmen und legst die Abdeckung dann ab. Drücke fest auf den Rand der Abdeckung, damit alle Clips einrasten.

  7. 4mGCJhyHJZwDGQTd
    4mGCJhyHJZwDGQTd
    VDZpcAjK4obpt3Yf
    KmqJLJUqwX3jdj2R

    • Lege deinen Laptop so hin, dass die vordere Kante (gegenüber den Display-Scharnieren) am nächsten zu dir ist.

    • Verwende die Spitze eines Spudgers, um abwechselnd auf die Seiten des Schiebeverbinders des Akkus zu drücken, damit er vollständig aus seiner Buchse herauskommt.

  8. XTqmoDOv13PPa2Y1
    XTqmoDOv13PPa2Y1
    i5LJamnhwXwA3Mww
    etugDjS5WIxicCqQ

    • Wenn sich das Band nur schwer herausziehen lässt, kannst du es mit einem iOpener oder mit einem Föhn leicht erhitzen. Achte darauf, dass du das Band oder die umgebenden Bauteile nicht überhitzt.

    • Du kannst entweder eine Pinzette oder deine Finger benutzen, um das Klebeband von der unteren Kante des Kühlkörpers abzuziehen.

    • Du brauchst das Band nicht vollständig herauszuziehen - es kann an der Metallabdeckung befestigt bleiben.

  9. koMoBFGnYwgKaMfv
    koMoBFGnYwgKaMfv
    uOWjXBhuYHXxRGOa

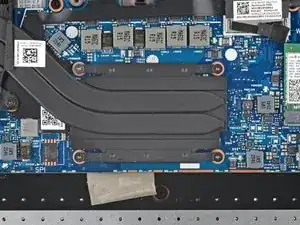

    • Löse die vier unverlierbaren Schrauben, mit denen der Kühlkörper befestigt ist, mit einem Kreuzschlitz Schraubendreher, ziehe sie aber nicht heraus. Löse die Schrauben in absteigender Reihenfolge, basierend auf den Nummern, die neben jeder Schraube eingeprägt sind.

    • Ziehe die Schrauben des Kühlkörpers in der Reihenfolge der neben ihnen aufgedruckten Zahlen fest – aber nur jeweils ein paar Umdrehungen auf einmal. So verteilst du den Druck gleichmäßig. Üblicherweise funktioniert das am besten in einem X-Muster.

  10. oRioWHXUUFVU1GLx
    oRioWHXUUFVU1GLx
    IBWUEWKHUeWHbcMa

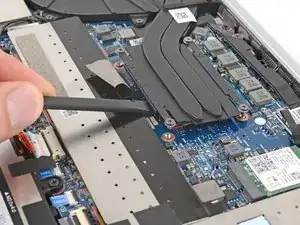

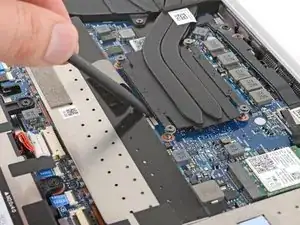

    • Setze das flache Ende eines Spudgers an der unteren Kante des Kühlkörpers an und heble ihn heraus.

    • Wärmeleitpaste verbindet den Kühlkörper mit der CPU. Je nach dem Alter deines Geräts und dem Zustand der Wärmeleitpaste kann dies einige Kraft erfordern. Ziehe den Kühlkörper mit konstanter, gleichmäßiger Kraft von der Platine ab.
