Einleitung
Mit dieser Anleitung kannst du den Lüfter in deinem HP EliteBook 840 G9 Laptop ersetzen.
Du solltest den Lüfter ersetzen, wenn er sich unregelmäßig oder gar nicht dreht.
Hast du noch Garantie? Erkundige dich bei HP, vielleicht fällt diese Reparatur noch unter die Garantie oder du möchtest weitere Informationen zur Garantie erhalten.
-
-
Verwende einen Kreuzschlitz Schraubendreher, um die fünf unverlierbaren Schrauben, mit denen die untere Abdeckung befestigt ist, vollständig zu lösen (noch nicht vollständig entfernen!).
-
-
-
Lege deinen Laptop so hin, dass die hintere Kante (mit dem Scharnier des Bildschirms) am nächsten zu dir ist.
-
Führe das flache Ende eines Spudgers zwischen der hinteren Kante der unteren Abdeckung und dem Rahmen ein, in der Nähe der mittleren Schraube und des Textes „ELITEBOOK“.
-
Du kannst deinen Spudger verwenden, um die Abdeckung aufzuhebeln und den Clip zu lösen, mit dem sie befestigt ist.
-
Lass den Spudger für den nächsten Schritt unter der unteren Abdeckung stecken.
-
-
-
Schiebe deinen Spudger an der hinteren Kante entlang zu einer der Ecken, um die Clips an der hinteren Kante zu lösen.
-
Führe deinen Spudger dann um die Ecke und an der Kante hoch, um die Clips zu lösen, die die kurze Kante der Abdeckung sichern.
-
-
-
Setze das flache Ende eines Spudgers wieder in die Nähe des Textes „ELITEBOOK“ ein.
-
Wiederhole den vorherigen Schritt auf der anderen Seite der Abdeckung, um die restlichen Clips zu lösen.
-
-
-
Schiebe die Abdeckung in Richtung des Display-Scharniers, um die Clips an der gegenüberliegenden Kante zu lösen.
-
Hebe die Abdeckung an und entferne sie.
-
-
-

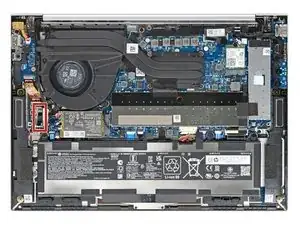

Lege deinen Laptop so hin, dass die vordere Kante (gegenüber den Display-Scharnieren) am nächsten zu dir ist.
-
Verwende die Spitze eines Spudgers, um abwechselnd auf die Seiten des Schiebeverbinders des Akkus zu drücken, damit er vollständig aus seiner Buchse herauskommt.
-
-
-

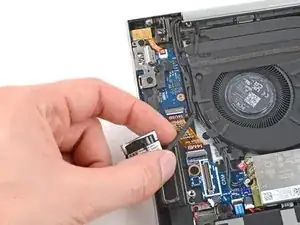

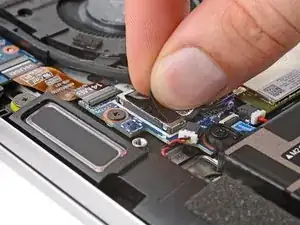

Greif mit deinen Fingern nach der Kunststoff-Zuglasche am linken Display-Kabel Steckverbinder, die sich unterhalb des Lüfters befindet.
-

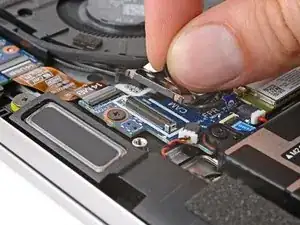

Ziehe gerade nach oben, um den Stecker zu trennen.
-
-
-

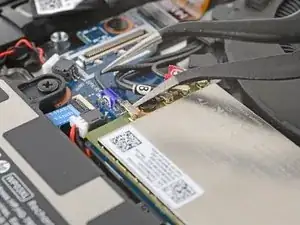

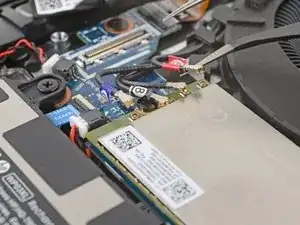

Führe eine gebogene Pinzette unter den Metallkragen eines der Koaxialstecker auf dem WWAN-(Mobilfunk-)Modul.
-

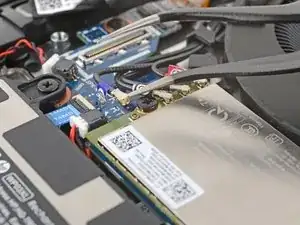

Hebe das Kabel gerade nach oben, um es zu trennen.
-
Wiederhole den Vorgang, um die drei verbleibenden Koaxialstecker zu trennen.
-
Halte den Stecker mit einer Pinzette über seinem Anschluss in Position und drücke ihn vorsichtig mit dem Finger oder einem Spudger nach unten – der Stecker sollte hörbar einrasten. Wenn es nicht gleich klappt, richte ihn neu aus und versuche es erneut. Übe dabei keinen übermäßigen Druck aus.
-
-
-

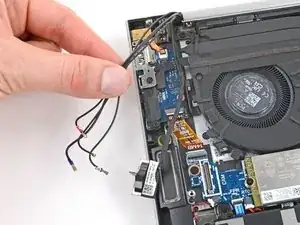

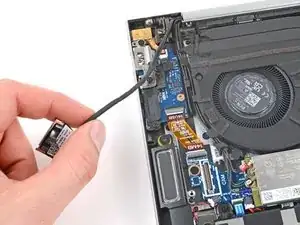

Du kannst das Display-Kabel und die vier Koaxialkabel mit den Fingern aus den entsprechenden Clips auf der linken Seite des Lüfters herausziehen.
-
-
-

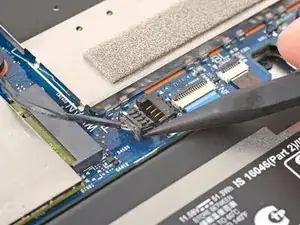

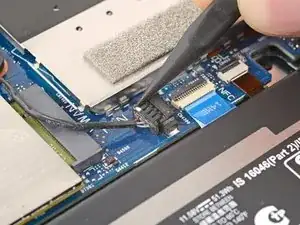

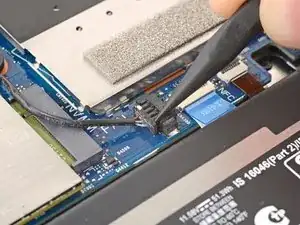

Drücke mithilfe eines Spudgers abwechselnd auf die Seiten des Steckverbinders des Ventilators, um ihn vollständig aus dem Anschluss zu ziehen.
-
-
-

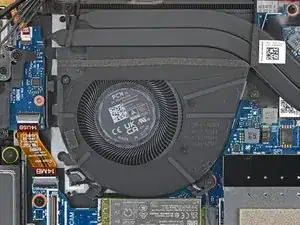

Löse mithilfe eines Kreuzschlitz Schraubendrehers die drei unverlierbaren Schrauben, mit denen der Lüfter fixiert ist.
-
-
-

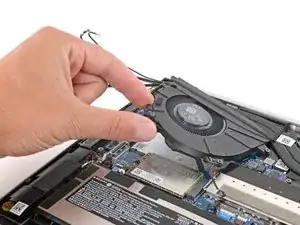

Hebe die linke Kante des Lüfters an.
-

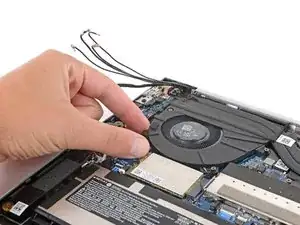

Ziehe den Lüfter in Richtung der linken Kante des Laptops, um die obere rechte Ecke unter dem Kühlkörper herauszuschieben.
-

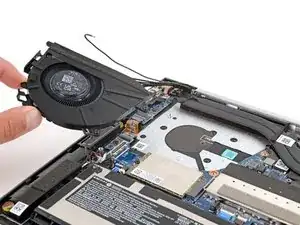

Baue den Lüfter aus.
-
Vergleiche dein neues Ersatzteil mit dem Originalteil - es kann sein, dass du vor dem Einbau des neuen Ersatzteils die restlichen Komponenten übertragen oder Schutzfolien abziehen musst.
Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
Entsorge deinen Elektroschrott fachgerecht. Über das HP Planet Partners-Programm kannst du gebrauchte HP Geräte und Ersatzteile zur Wiederverwendung oder zum Recycling zurückgeben.
Die Reparatur verlief nicht wie geplant? Versuche es mit ein paar einfachen Tipps, oder bitte unsere Community um Hilfe.
