HP EliteBook 840 G9 Speichermodul-Ersatz

Geschrieben von: Spencer Day
  • Kommentare: 0
HP EliteBook 840 G9 Speichermodul-Ersatz

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

20 - 30 Minuten

Einleitung

Mit dieser Anleitung kannst du die Speichermodule (auch RAM genannt) in deinem HP EliteBook 840 G9 Laptop ersetzen oder upgraden.

Dieser Laptop verfügt über zwei Steckplätze, die DDR5 SO-DIMM Speichermodule unterstützen.

Hast du noch Garantie? Erkundige dich bei HP, vielleicht fällt diese Reparatur noch unter die Garantie oder du möchtest weitere Informationen zur Garantie erhalten.

  1. Khrm3IVsD1Ro3v6O
    Khrm3IVsD1Ro3v6O
    ICLXrm4HXrSWwBOX

    • Bevor du mit der Reparatur beginnst, lass den Akku deines Laptops auf unter 25% entladen - ein aufgeladener Lithium-Ionen-Akku stellt ein potenzielles Sicherheitsrisiko dar, wenn er versehentlich beschädigt wird.

    • Speichere deine Arbeit, fahre deinen Laptop vollständig herunter und ziehe alle Kabel ab.

  2. 4xoYnSLn1VBphWk2
    4xoYnSLn1VBphWk2
    yBXWtsEBMgnjmJYA

    • Trotz der Normen können Kreuzschlitz Schraubendreher in Größe und Form variieren - zwei Schraubendreher, die mit der gleichen Größe gekennzeichnet sind, können unterschiedlich in dieselbe Schraube passen. Du kannst die Größe verwenden, die am besten in den Schraubenkopf passt, um ein Ausreißen zu vermeiden.

    • Verwende einen Kreuzschlitz Schraubendreher, um die fünf unverlierbaren Schrauben, mit denen die untere Abdeckung befestigt ist, vollständig zu lösen (noch nicht vollständig entfernen!).

  3. SZLGXEXoEhxyGmJX
    SZLGXEXoEhxyGmJX
    wdYc3vRMQX56EFIf

    • Lege deinen Laptop so hin, dass die hintere Kante (mit dem Scharnier des Bildschirms) am nächsten zu dir ist.

    • Führe das flache Ende eines Spudgers zwischen der hinteren Kante der unteren Abdeckung und dem Rahmen ein, in der Nähe der mittleren Schraube und des Textes „ELITEBOOK“.

    • Wenn du Probleme beim Einführen deines Spudgers hast, achte darauf, dass sich die Schraube vollständig gelöst hat. Falls nötig, kannst du deine Finger verwenden, um die Schraube vorsichtig nach oben zu ziehen.

    • Du kannst deinen Spudger verwenden, um die Abdeckung aufzuhebeln und den Clip zu lösen, mit dem sie befestigt ist.

    • Lass den Spudger für den nächsten Schritt unter der unteren Abdeckung stecken.

  4. KsWDupmbj1LNftZw
    KsWDupmbj1LNftZw
    HsOPDEIn3CLWbURB
    wsUWPuxbSWK1tIrK

    • Schiebe deinen Spudger an der hinteren Kante entlang zu einer der Ecken, um die Clips an der hinteren Kante zu lösen.

    • Führe deinen Spudger dann um die Ecke und an der Kante hoch, um die Clips zu lösen, die die kurze Kante der Abdeckung sichern.

  5. LGXKSroGdgZKeoZD
    LGXKSroGdgZKeoZD
    6VQ4dyS2M5jZPgwv
    vJXsoDtQc22EYDKl

    • Setze das flache Ende eines Spudgers wieder in die Nähe des Textes „ELITEBOOK“ ein.

    • Wiederhole den vorherigen Schritt auf der anderen Seite der Abdeckung, um die restlichen Clips zu lösen.

  6. wZxaGIfy1kXm2Dmc
    wZxaGIfy1kXm2Dmc
    oRufgmCDPN21JV6C
    AGR541gpZtdf1Pm6

    • Schiebe die Abdeckung in Richtung des Display-Scharniers, um die Clips an der gegenüberliegenden Kante zu lösen.

    • Hebe die Abdeckung an und entferne sie.

    • Die Abdeckung sollte sich leicht lösen lassen. Wenn du einen Widerstand spürst, kannst du das flache Ende eines Spudgers verwenden, um eventuell verbleibende Clips zu lösen.

    • Beim Wiederzusammenbau schiebst du die Clips entlang der Vorderkante der Abdeckung (gegenüber dem Scharnier) in ihre Schlitze am Rahmen und legst die Abdeckung dann ab. Drücke fest auf den Rand der Abdeckung, damit alle Clips einrasten.

  7. 4mGCJhyHJZwDGQTd
    4mGCJhyHJZwDGQTd
    VDZpcAjK4obpt3Yf
    KmqJLJUqwX3jdj2R

    • Lege deinen Laptop so hin, dass die vordere Kante (gegenüber den Display-Scharnieren) am nächsten zu dir ist.

    • Verwende die Spitze eines Spudgers, um abwechselnd auf die Seiten des Schiebeverbinders des Akkus zu drücken, damit er vollständig aus seiner Buchse herauskommt.

  8. XTqmoDOv13PPa2Y1
    XTqmoDOv13PPa2Y1
    i5LJamnhwXwA3Mww
    etugDjS5WIxicCqQ

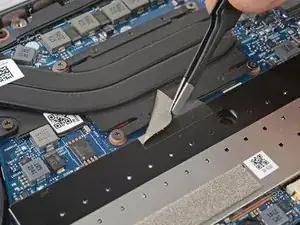

    • Wenn sich das Band nur schwer herausziehen lässt, kannst du es mit einem iOpener oder mit einem Föhn leicht erhitzen. Achte darauf, dass du das Band oder die umgebenden Bauteile nicht überhitzt.

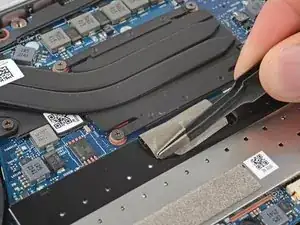

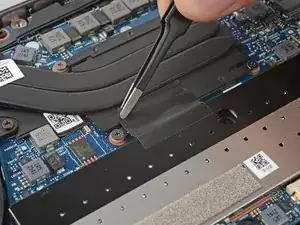

    • Du kannst entweder eine Pinzette oder deine Finger benutzen, um das Klebeband von der unteren Kante des Kühlkörpers abzuziehen.

    • Du brauchst das Band nicht vollständig herauszuziehen - es kann an der Metallabdeckung befestigt bleiben.

  9. rUAXp4IIvPc2MD1q
    rUAXp4IIvPc2MD1q
    tY3wjchFfZFj5RLV
    OKAxVEEXhpbCpSBt

    • Je nach Konfiguration deines Laptops kann dein Gerät eine Plastikabdeckung oder gar keine Abdeckung haben.

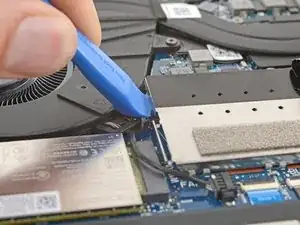

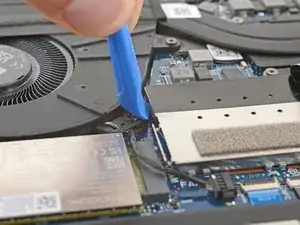

    • Verwende ein Öffnungswerkzeug, um die Kanten des Schutzblechs des Speichermoduls herauszuhebeln.

    • Achte sehr genau darauf, dass du nicht an den kleinen, oberflächenmontierten Bauteilen hebelst oder sie beschädigst, die die Abdeckung des Speichermoduls umgeben.

  10. YvDAUEMUQFdAhO41
    YvDAUEMUQFdAhO41
    DbNcMuJdTDlt4HcS
    EDXUwt4CwMMNQHo1

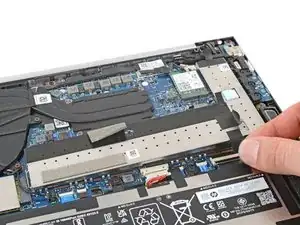

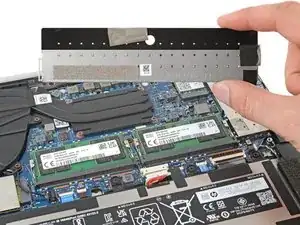

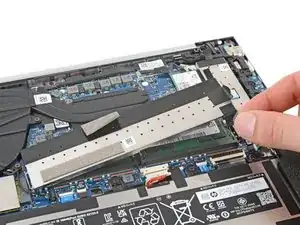

    • Mit der Zuglasche an der rechten Kante kannst du die Abdeckung anheben und herausziehen.

    • Richte das Schutzblech beim Wiederzusammenbau mit den entsprechenden Metallclips auf der Platine aus - um Beschädigungen zu vermeiden, achte darauf, dass das Schutzblech richtig in der Mitte der Clips sitzt. Sobald die Abdeckung richtig ausgerichtet ist, drückst du sie am Rand fest, um sie zu fixieren.

  11. 5cxfTLJF3eWM5uoM
    5cxfTLJF3eWM5uoM
    bL5lpjn1RwnhmUgJ
    WOMTqdLJcHGSQ2yV

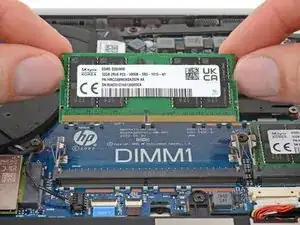

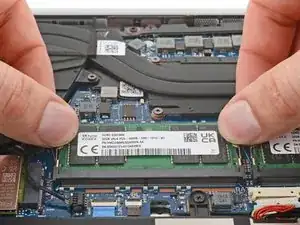

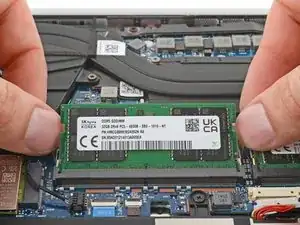

    • Dein Laptop verfügt über zwei Speichererweiterungssteckplätze mit jeweils zwei Metallarmen, die ein Speichermodul fixieren. Dieser Laptop unterstützt DDR5 SODIMM-Module.

    • Drücke gleichzeitig die Metallarme auf beiden Seiten des Speichermoduls heraus, bis sie sich lösen und das Modul in einem leichten Winkel nach oben springt.

    • Ziehe das Modul aus seinem Sockel heraus, um es zu entfernen.

    • Das andere Speichermodul kannst du mithilfe des gleichen Verfahrens herausziehen.

    • Um ein Speichermodul einzubauen, setze es leicht nach unten geneigt in den Sockel ein und drücke es dann fest nach unten, bis die beiden Metallarme einrasten.

    • Wenn du nur ein Modul einbaust, setze es in den mit DIMM 1 gekennzeichneten Steckplatz ein.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.

Entsorge deinen Elektroschrott fachgerecht. Über das HP Planet Partners-Programm kannst du gebrauchte HP Geräte und Ersatzteile zur Wiederverwendung oder zum Recycling zurückgeben.
