Einleitung
Mit dieser Anleitung kannst du die USB-Platine (auch „Anschlussplatine“ genannt) in deinem HP EliteBook 840 G9 Laptop ersetzen.

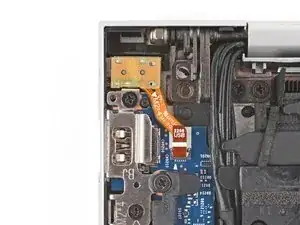

Die Anschlussplatine befindet sich auf der gleichen Seite des Laptops wie die Audiobuchse. Sie enthält den SIM-Kartensteckplatz und einen USB-A Anschluss.
Wenn entweder der USB-A-Anschluss oder der SIM-Kartensteckplatz defekt ist oder eine lose Verbindung besteht, solltest du die Anschlussplatine ersetzen können.

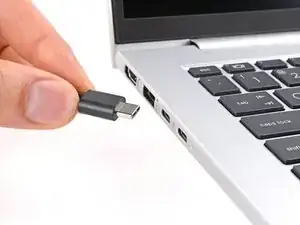

Bevor du die Anschlussplatine ersetzt, solltest du den Anschluss mit einem anderen Kabel testen, um dich zu vergewissern, dass das Problem mit dem Anschluss selbst und nicht mit dem Kabel zusammenhängt.
Noch Garantie? Wende dich an den HP Support, um deinen Garantieanspruch zu prüfen oder eine Reparatur im Rahmen der Garantie zu beantragen.
Werkzeuge
Ersatzteile
-
-

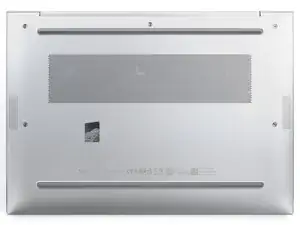

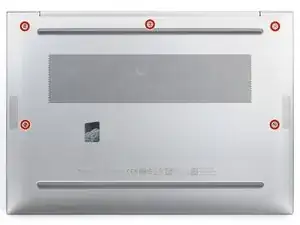

Verwende einen Kreuzschlitz Schraubendreher, um die fünf unverlierbaren Schrauben, mit denen die untere Abdeckung befestigt ist, vollständig zu lösen (noch nicht vollständig entfernen!).
-
-
-
Lege deinen Laptop so hin, dass die hintere Kante (mit dem Scharnier des Bildschirms) am nächsten zu dir ist.
-

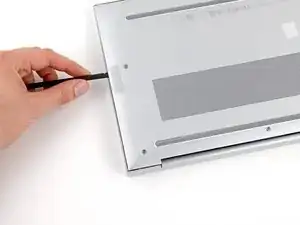

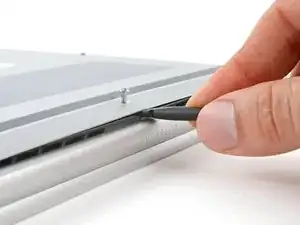

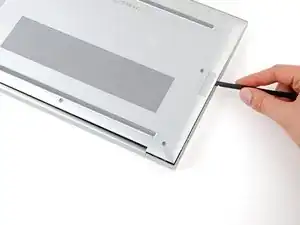

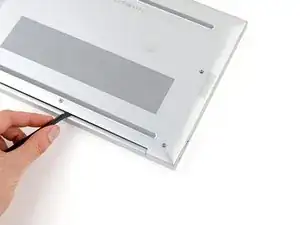

Führe das flache Ende eines Spudgers zwischen der hinteren Kante der unteren Abdeckung und dem Rahmen ein, in der Nähe der mittleren Schraube und des Textes „ELITEBOOK“.
-
Du kannst deinen Spudger verwenden, um die Abdeckung aufzuhebeln und den Clip zu lösen, mit dem sie befestigt ist.
-
Lass den Spudger für den nächsten Schritt unter der unteren Abdeckung stecken.
-
-
-

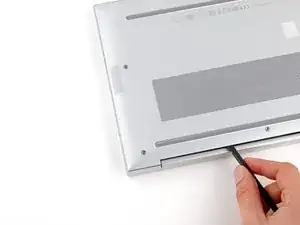

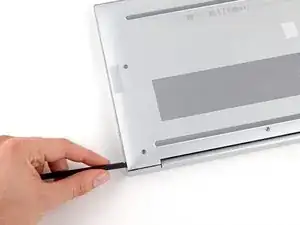

Schiebe deinen Spudger an der hinteren Kante entlang zu einer der Ecken, um die Clips an der hinteren Kante zu lösen.
-
Führe deinen Spudger dann um die Ecke und an der Kante hoch, um die Clips zu lösen, die die kurze Kante der Abdeckung sichern.
-
-
-

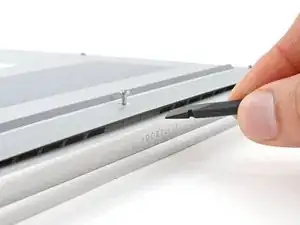

Setze das flache Ende eines Spudgers wieder in die Nähe des Textes „ELITEBOOK“ ein.
-

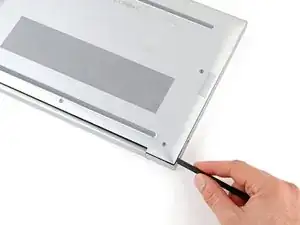

Wiederhole den vorherigen Schritt auf der anderen Seite der Abdeckung, um die restlichen Clips zu lösen.
-
-
-

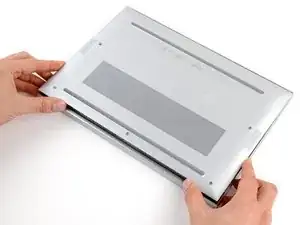

Schiebe die Abdeckung in Richtung des Display-Scharniers, um die Clips an der gegenüberliegenden Kante zu lösen.
-

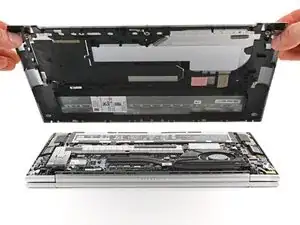

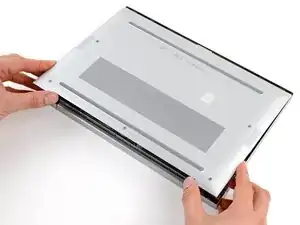

Hebe die Abdeckung an und entferne sie.
-
-
-
Lege deinen Laptop so hin, dass die vordere Kante (gegenüber den Display-Scharnieren) am nächsten zu dir ist.
-

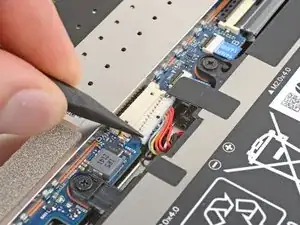

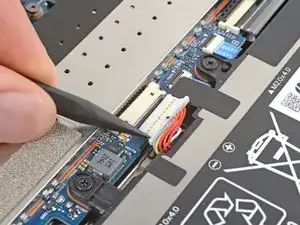

Verwende die Spitze eines Spudgers, um abwechselnd auf die Seiten des Schiebeverbinders des Akkus zu drücken, damit er vollständig aus seiner Buchse herauskommt.
-
-
-

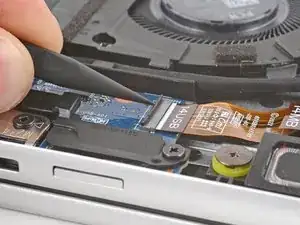

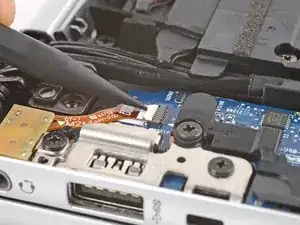

Verwende einen Spudger, um die Klappe des ZIF-Steckverbinders anzuheben, die sich in der Nähe der oberen linken Ecke deines Laptops befindet.
-

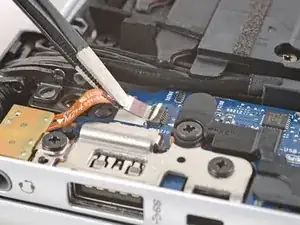

Du kannst eine Pinzette verwenden, um das Kabel vorsichtig gerade aus der Buchse zu ziehen.
-
-
-

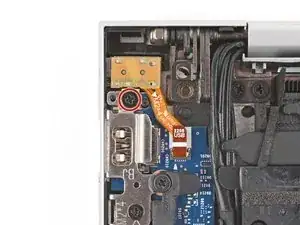

Verwende einen Kreuzschlitz Schraubendreher, um die 4,6 mm lange Schraube zu entfernen, mit der die Kopfhörerbuchse befestigt ist.
-
-
-

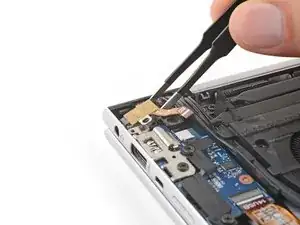

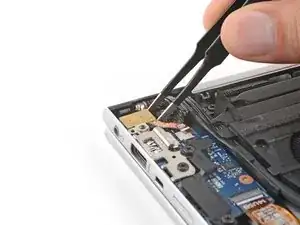

Du kannst entweder eine Pinzette oder deine Finger verwenden, um die Kopfhörerbuchse von der Kante wegzuziehen, damit sie sich löst.
-

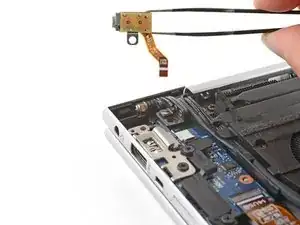

Hebe die Kopfhörerbuchse aus ihrer Aussparung und entferne sie.
-
-
-

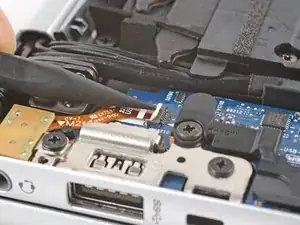

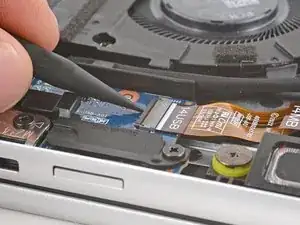

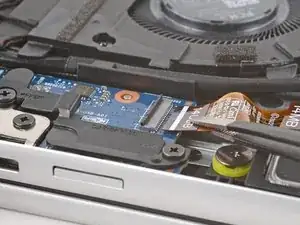

Mit einem Spudger kannst du die aufklappbare Verriegelungsklappe an der Anschlussplatine [Anleitung|25629|ZIF-Steckverbinder|stepid=64969|new_window=true] links neben dem Lüfter anheben.
-
Du kannst eine Pinzette verwenden, um das Kabel vorsichtig gerade aus der Buchse zu ziehen.
-
-
-

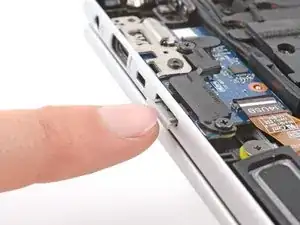

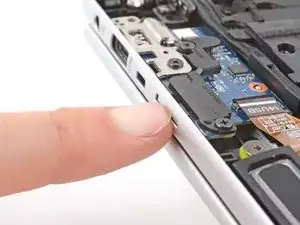

Du kannst entweder einen sauberen Fingernagel oder das flache Ende eines Spudgers benutzen, um auf das SIM-Kartenfach zu drücken und es auszuwerfen.
-

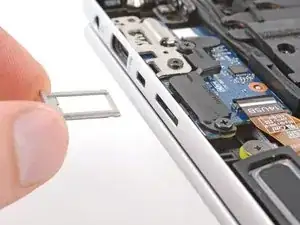

Entnehme das SIM-Kartenfach.
-
-
-

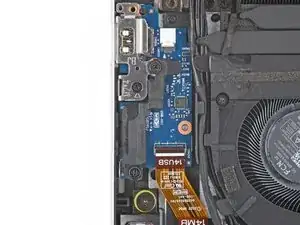

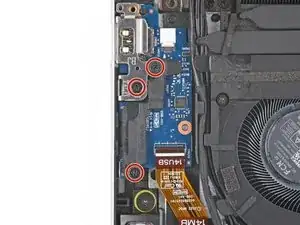

Du kannst einen Kreuzschlitz Schraubendreher Nr. 1 verwenden, um die drei 4,5 mm langen Schrauben herauszudrehen, mit denen die Anschlussplatine und ihre Klammern fixiert sind.
-
-
-

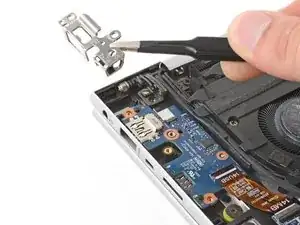

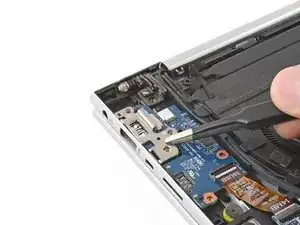

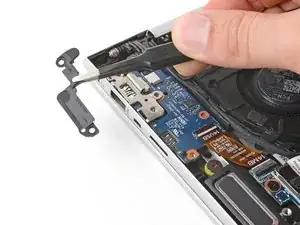

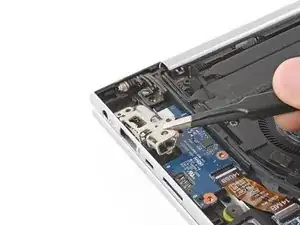

Du kannst entweder eine Pinzette oder deine Finger benutzen, um die untere Kante der Metallhalterung anzuheben und sie auszubauen.
-
-
-

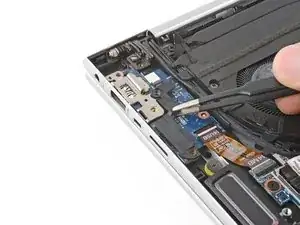

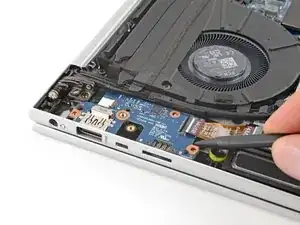

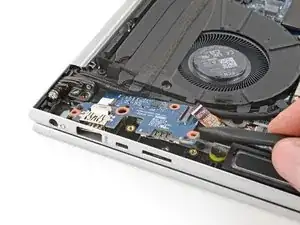

Hebe die Anschlussplatine mithilfe eines Spudgers aus ihrer Aussparung, bis du sie mit den Fingern greifen kannst.
-

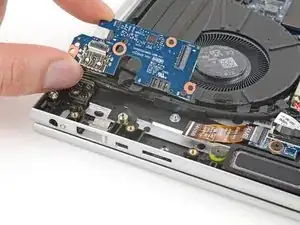

Mit den Fingern kannst du die Anschlussplatine anheben und entfernen.
-
Vergleiche dein neues Ersatzteil mit dem Originalteil - es kann sein, dass du vor dem Einbau des neuen Ersatzteils die restlichen Komponenten übertragen oder Schutzfolien abziehen musst.
Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
Entsorge deinen Elektroschrott fachgerecht. Über das HP Planet Partners-Programm kannst du gebrauchte HP Geräte und Ersatzteile zur Wiederverwendung oder zum Recycling zurückgeben.
Die Reparatur verlief nicht wie geplant? Versuche es mit ein paar einfachen Tipps, oder bitte unsere Community um Hilfe.
