HP EliteBook x360 1030 G3 Austausch des Fingerabdrucksensors

Geschrieben von: Joshua Bruno

Kommentare: 2

HP EliteBook x360 1030 G3 Austausch des Fingerabdrucksensors

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie man den Fingerabdrucksensor des HP EliteBook x360 1030 G3 entfernen und ersetzen kann.

Der Daumenscanner erlaubt es den Computer mittels Fingerabdruck zu sperren und zu entsperren. Ein defekter Daumenscanner kann letztendlich keinen Fingerabdruck erkennen und stellt deswegen ein Problem beim Sperren oder Entsperren deines Computers dar.

Bevor du den Daumenscanner entfernst, überprüfe zuerst, ob irgendwelche kleinen Teile oder Verschmutzungen auf dem Sensor liegen. Den Sensor zu säubern kann eine einfache Lösung des Problems sein. Wenn das Bauteil nach dem Reinigen immernoch nicht funktioniert, stelle sicher, dass der Laptop ausgeschaltet ist, bevor du mit der Reparatur beginnst.

Werkzeuge

Schritt 1

Schalte das Gerät vor Reparaturbeginn aus und ziehe alle Kabel ab.
Schließe den Laptop um und lege ihn mit der Bodenplatte nach oben auf die Arbeitsfläche.
Entferne die 3,3 mm lange Torx T5 Schraube oben am Scharnier.
Entferne die restlichen vier 7,3 mm langen Torx T5 Schrauben.

Schritt 2

Löse die Bodenplatte zuerst in der oberen Ecke ab, dann weiter rund um das Gerät herum.
Beim Ablösen können knackende Geräusche auftreten, das ist aber normal.

Schritt 3

Entferne die fünf 3,7 mm langen Kreuzschlitzschrauben #00, mit denen der Akku befestigt ist.
Bewahre die Schrauben gut auf, um den neuen Akku damit zu befestigen.

Schritt 4

Ziehe den weißen Akkustecker behutsam zu dir, bis er aus seinem Anschluss herauskommt.
Ziehe nicht an den Kabeln, der Anschluss könnte beschädigt werden.

Connector to the left may be stuck to the battery a little. Don’t worry just be careful.

Leighton Doswell -

Schritt 5

Hebe den Akku vorsichtig heraus.

This is an unescasary step you dont have to remove the fan

Leighton Doswell -

Schritt 6

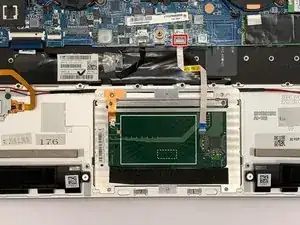

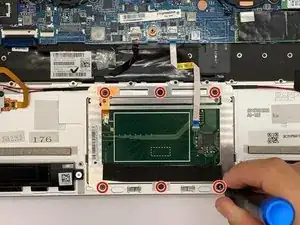

Entferne die sechs 1,95 mm J|S #000 Schrauben, welche den Metallrahmen am Touchpad befestigen.

Schritt 7

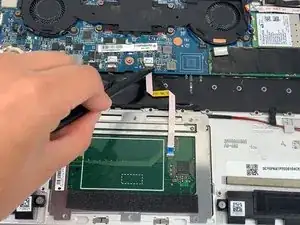

Hebe den kleinen ZIF Konnektor auf der Vorderseite an, indem du einen Spudger oder deine Finger verwendest.
Hebe lediglich das weiße Scharnier, welches das Flachkabel sichert, an und stelle sicher, dass sich die Touchpadeinheit weiterhin sicher an der Platine befindet.

Schritt 8

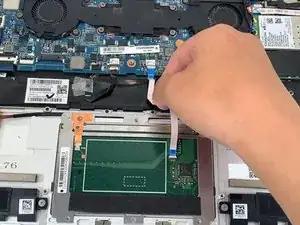

Ziehe das gelb/orange gestreifte Flachkabel heraus.

Schritt 9

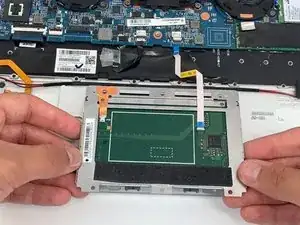

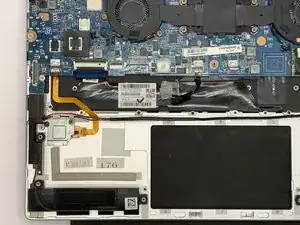

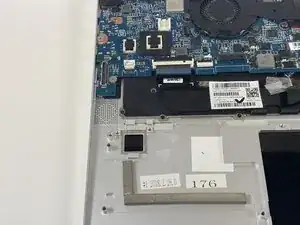

Hebe das Touchpad am Metallrahmen vom Computer ab.

Schritt 10

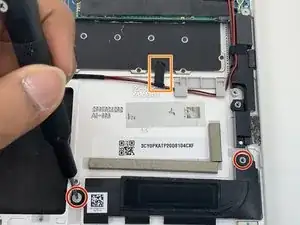

Entferne die zwei 3,52 mm J|S #000 Schrauben des linken Lautsprechers.
Die Lautsprecher sind magnetisch. Entferne sie vorsichtig aus ihrem Magentischen Sitz.

Schritt 11

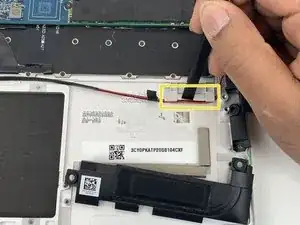

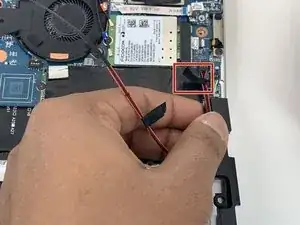

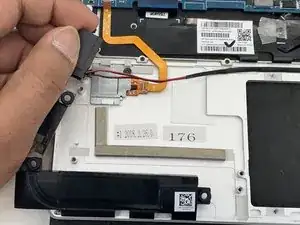

Folge dem roten und schwarzen Kabel. Dort wirst du zwei Kabelklammern finden.

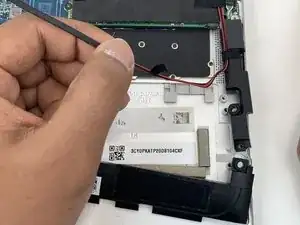

Benutze einen Spudger, um die Klammern aufzuschieben und drücke die Kabel aus den Klammern heraus. Nehme sie danach heraus.

Schritt 12

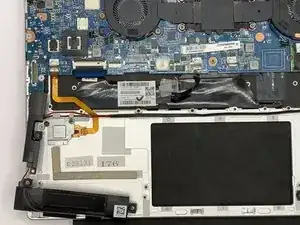

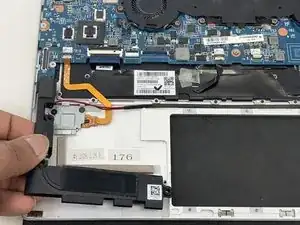

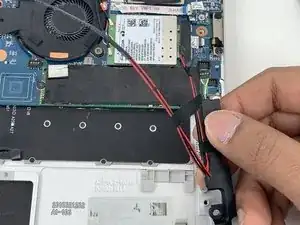

Entferne die zwei 3,52 mm J|S #000 Schrauben des rechten Lautsprechers und entferne ihn vorsichtig aus seinem magnetischen Sitz.
Entferne das schwarze Klebeband, welches um das Kabel herum befestigt ist, mit deiner Hand.
Benutze einen Spudger, um die Kabelklammer aufzuschieben und das Kabel aus der Klammer herauszudrücken. Nehme es danach heraus.

Schritt 13

Entferne das schwarze Klebeband von der Hauptplatine mit deiner Hand.

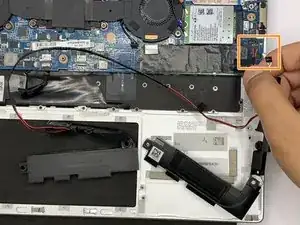

Stecke den Stecker sowohl des grünen und weißen Kabels, als auch des roten und schwarzen Kabels vorsichtig mit deiner Hand aus.

Schritt 14

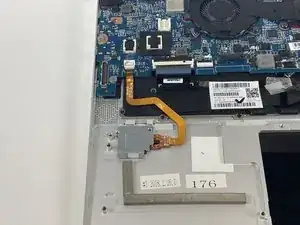

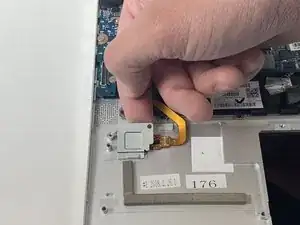

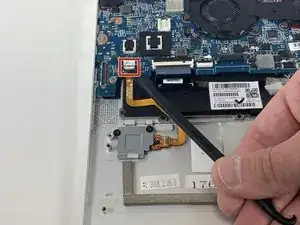

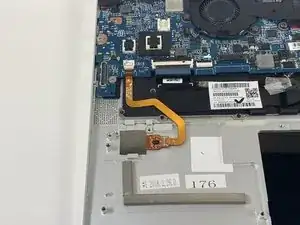

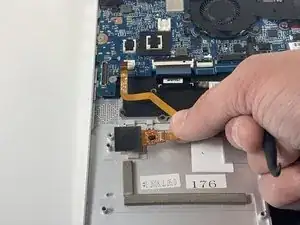

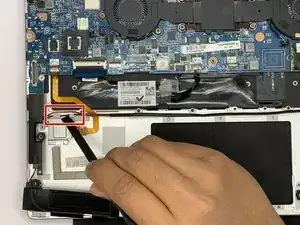

Benutze den Halberd Spudger um den Clip des ZIF Konnektors anzuheben und das Flachkabel des Fingerabdrucksensors abzuklemmen.
Stelle sicher, dass du das Kunststoffscharnier an der Platine nicht entfernst. Es ist nur dazu gedacht nach oben geschoben zu werden, um das Kabel zu sichern.
