Einleitung
Wenn dein HP EliteBook x360 1040 G5 stark beschädigt wurde, kann es sein, dass die Hauptplatine ausgetauscht werden musst. Bevor du diese Anleitung startest müssen die Austauschschritte des unteren Gehäuses sowie des Akkus zuerst abgeschlossen sein. Bei dieser Anleitung muss mit Vorsicht vorgegangen werden, wenn du die Flachkabel entfernst und wieder an ihrer Stelle setzt, da sie leicht beschädigt werden können.
-
-
Benutze den T5 Torx Schraubendreher, um die sechs 4 mm Schrauben auf der Unterseite des Laptops zu entfernen.
-
-
-
Hebele das untere Gehäuse dort auf, wo es mit dem restlichen Gehäuse zusammentrifft.
-
Entferne das untere Gehäuse von der Arbeitsfläche.
-
-
-
Benutze den #1 Kreuzschlitzschraubendreher, um die fünf 3 mm Schrauben der Akkueinheit zu entfernen.
-
-
-
Entferne den Stecker der Stromversorgung vorsichtig, indem du auf beiden Seiten des Steckers ziehst.
-
Hebe den Akku aus seiner Position heraus und entferne ihn vom Gerät.
-
-
-

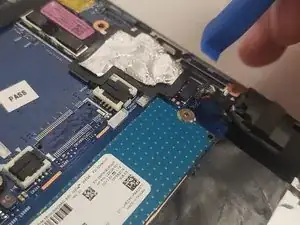

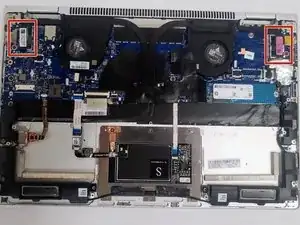

Wenn der Akku entfernt ist kannst du die beiden koaxialen Stecker in der Nähe des Scharniers entfernen. Du solltest einen ESD sicheren Spudger verwenden.
-

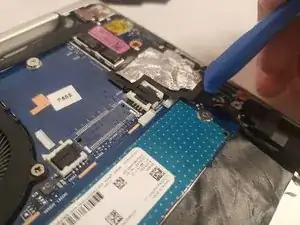

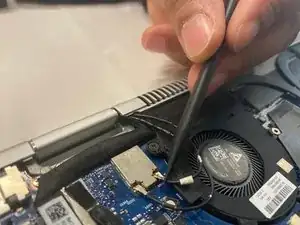

Schiebe die Spitze des Spudgers unter das Kabel bis sie den Konnektor berührt. Hebele danach etwas in senkrechter Richtung von der Hauptplatine nach oben.
-
-
-

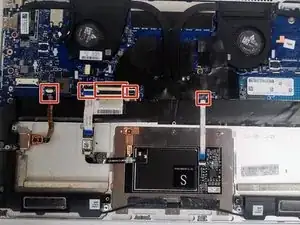

Entferne die drei weißen und zwei braunen Flachkabel die unten auf der Hauptplatine liegen.
-

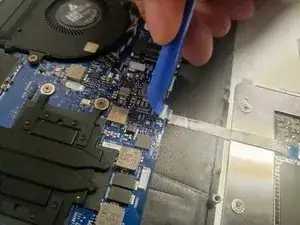

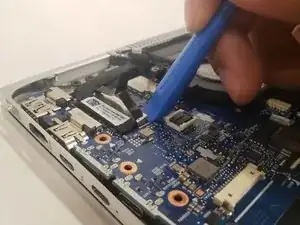

Benutze einen Spudger, um vorsichtig von jeder Seite des Steckers zu hebeln, um so das Kabel zu lösen.
-
-
-

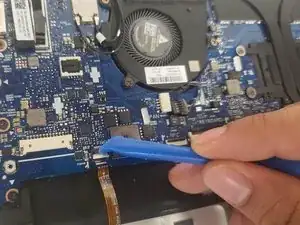

Entferne den Stecker in der Nähe der unteren rechten Ecke der Hauptplatine.
-

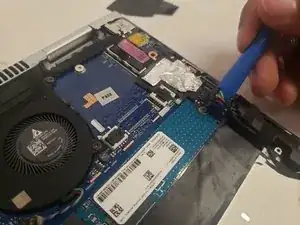

Hebele hier vorsichtig mit einem Spudger auf jeder Seite des Steckers, bis er sich löst.
-
-
-

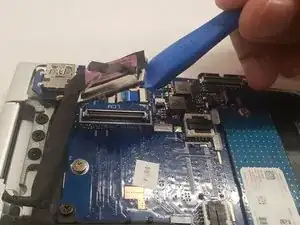

Entferne die Folienabschirmung auf der rechten Seite der Hauptplatine, indem du sie mit einem Öffnungswerkzeug vorsichtig abhebst.
-
Entferne die darunterliegenden Flachkabel mit einem Spudger.
-
-
-

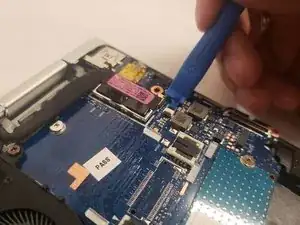

Entferne die zwei flachen Stecker auf beiden Seiten der Hauptplatine in der Nähe der Lüfter.
-

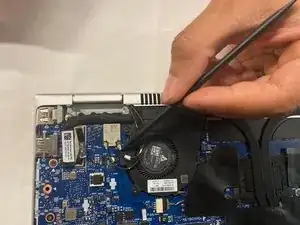

Hebele hier den Stecker mit einem Spudger oder einem Öffnungswerkzeug vorsichtig von der Hauptplatine aus nach oben.
-
-
-

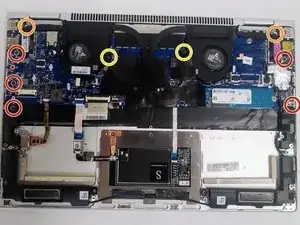

Entferne die fünf M2 x 3 mm Schrauben aus dem Umfeld der Hauptplatine mit einem #1 Kreuzschlitzschraubendreher.
-
Entferne die zwei M2 x 5 mm Schrauben aus den oberen Ecken der Hauptplatine mit einem #1 Kreuzschlitzschraubendreher.
-

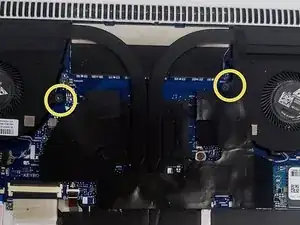

Entferne die zwei inneren M2 x 3 mm Schrauben aus dem Kühlsystem der Hauptplatine.
-
-
-

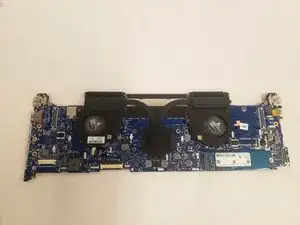

Hebe die Hauptplatine vorsichtig aus dem Computergehäuse heraus. Die Platine kann jetzt ausgetauscht werden.
-
Um dein Gerät wieder zusammenzubauen, befolge diese Anleitung in der umgekehrten Reihenfolge.
Ein Kommentar
Hi! I think you should also mention that there is a sim-card slot dummy holding a motherbord, you can not lift it when a holder or a dummy is inside. it should be poked out with a pincer through the hole one the side of a motherboard above the slot itself (it do not eject on a spring like a normal sim card holder)
