HP Pavilion 11 x360 Tastatur austauschen

Nutze einen Spudger, um die zwei Gummifüße auf der Seite mit den Scharnieren des Laptops zu entfernen. Darunter verbergen sich zwei 9mm-Schrauben.

Du musst elf Schrauben entfernen.

Vier 9mm-Schrauben mit dem PH0-Schraubendreher.

Sieben 6mm-Schrauben mit dem PH0-Schraubendreher.

Nutze den Spudger, um die Ecken des Laptops bei den Displayscharnieren aufzuhebeln.

Heble mit dem Plastiköffnungswerkzeug entlang der Naht des Laptops, bis sich die Abdeckung löst.

Nutze das Plastik-Öffnerwerkzeug, um die weiße Sicherung von der Verbindung zu öffnen.

Zieh das Kabel heraus.

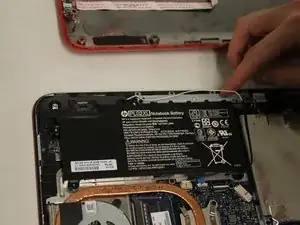

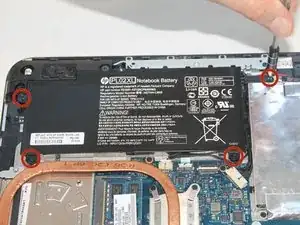

Entferne die vier 6 mm Schrauben von der Batterie mit dem PH0-Schraubendreher.

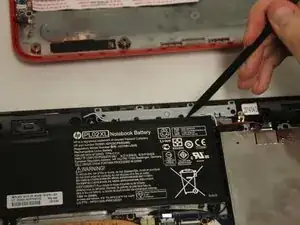

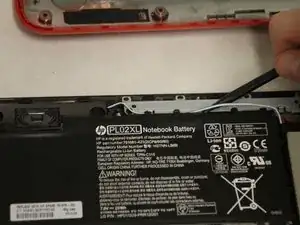

Nutze einen Spudger, um die blau/weißen Lautsprecher-Kabel, die neben dem Akku verlegt sind, zu entfernen.

Entferne das Akku-Kabel vom Motherboard, indem du es vorsichtig an dem schwarzen Teil des Kabels direkt bei der weißen Lasche herausziehst.

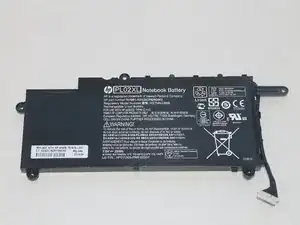

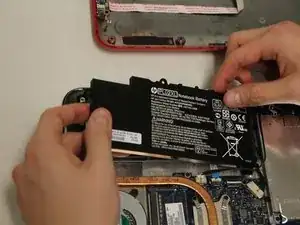

Entferne den Akku.

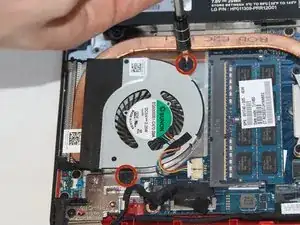

Drehe die zwei 3mm Schrauben mit einem PH0 Schraubendreher heraus.

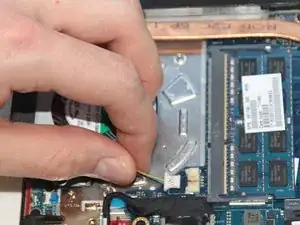

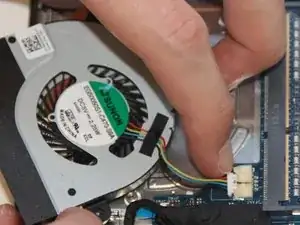

Benutze deine Fingernägel um den Stecker vom Lüfter vorsichtig aus der Buchse zu ziehen.

Nachdem du das Kabel leicht heraus gezogen hast, kannst du das Kabel vorsichtig am Stecker herausziehen.

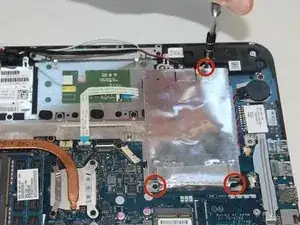

Drehe die drei 3mm-Schrauben mit einem PH0-Schraubendreher heraus.

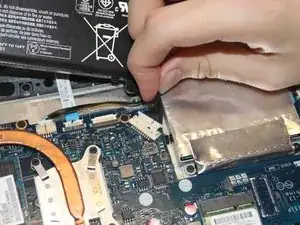

Ziehe die Festplatte vorsichtig vom Stecker ab, um es vorsichtig zu trennen.

Entferne die Festplatte.

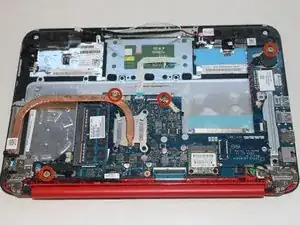

Entferne die vier 3mm-Schrauben mit dem PH0-Schraubendreher.

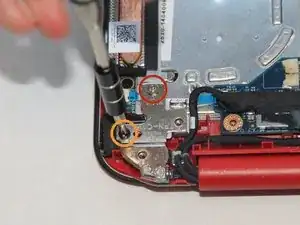

Entferne die zwei Schrauben vom Metall-Scharnier am Einschaltknopf mithilfe des PH0-Schraubendreher.

Eine silber 4mm-Schraube

Eine schwarze 5mm-Schraube

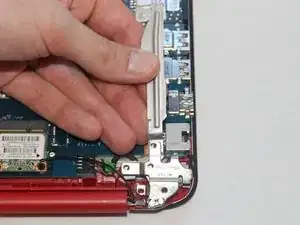

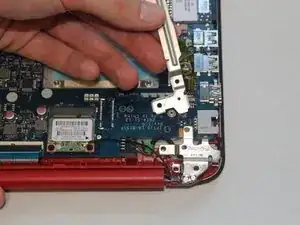

Hebe das Scharnier an um die Metallhalterung darunter zu entfernen.

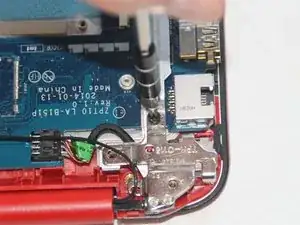

Entferne die 3mm-Schraube mit dem PH0-Schraubendreher von dem Metall-Scharnier, welches sich bei der Seite, wo der Stromanschluss sich befindet, ist.

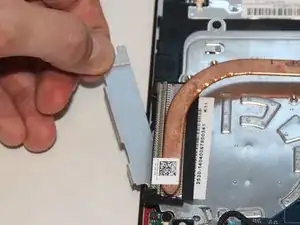

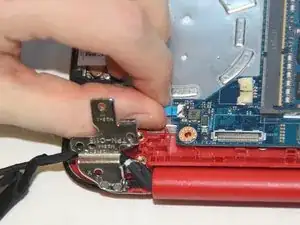

Hebe das Metall-Scharnier vorsichtig mit etwas Gewalt an, um die Metallhalterung darunter zu entfernen.

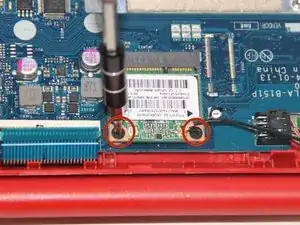

Drehe die zwei 3mm-Schrauben mit einem PH0-Schraubendreher heraus.

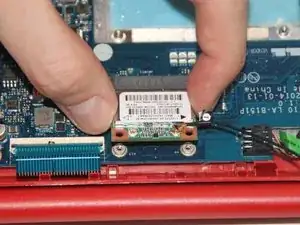

Nehme die WiFi-Karte aus dem Anschluss heraus, um es vom Mainboard zu entfernen.

Nun musst du die schwarze Lasche vorsichtig nachoben ziehen.

Danach kannst du mit Vorsicht das Kabel aus der Buchse herausziehen.

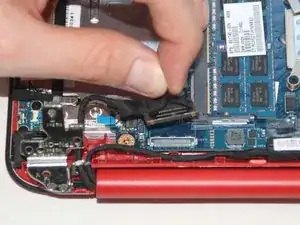

Ziehe horizontal in Richtung Scharnier die Lasche mit dem Kabel heraus, um die Webcam zu trennen.

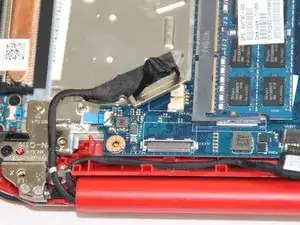

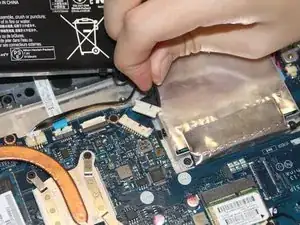

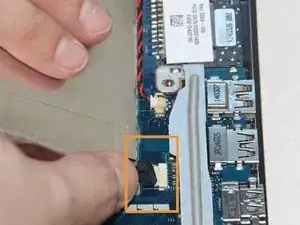

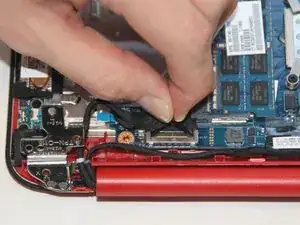

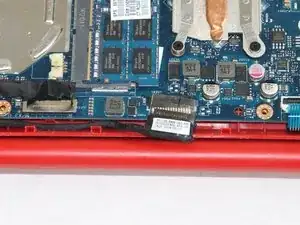

Ziehe die schwarze Lasche nachoben um das Display Kabel vorsichtig heraus zu ziehen.

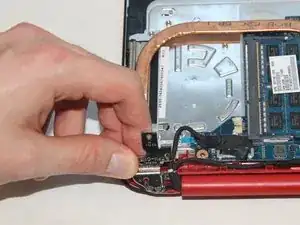

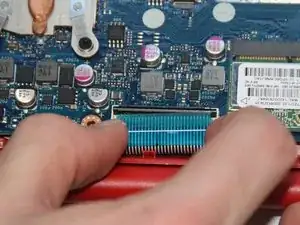

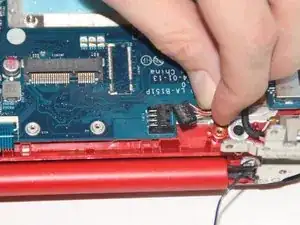

Ziehe das Kabel horizontal vom Mainboard weg, um das Kabel von Board des Einschalters zu trennen.

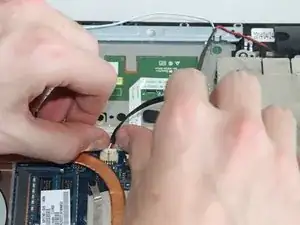

Ziehe vorsichtig die Kabel heraus (auf dem Bild ist es nach rechts), ziehe möglichst vorsichtig und versuche am Stecker das Kabel heraus zu ziehen.

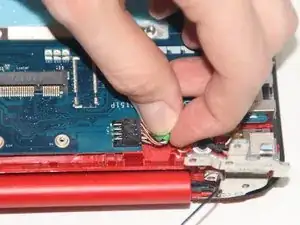

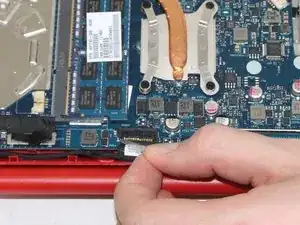

Ziehe das Kabel horizontal vom Mainboard weg, um das Lautsprecher-Kabel zu trennen.

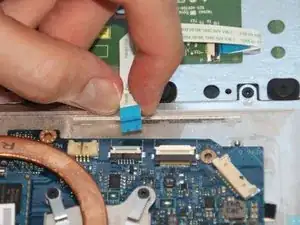

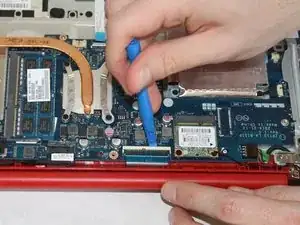

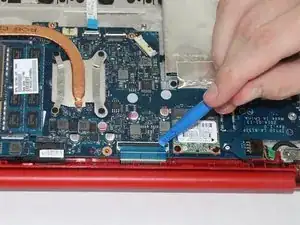

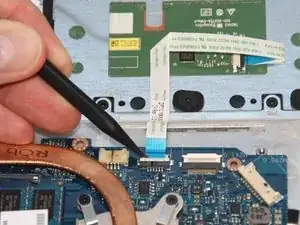

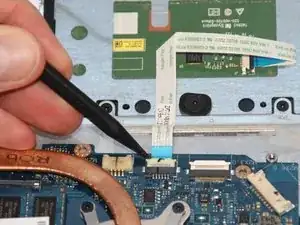

Drücke die weiße Lasche vorsichtig nachoben.

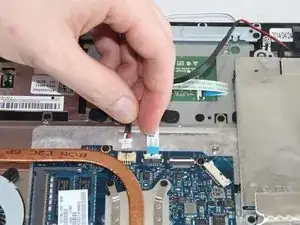

Trenne das TouchPad-Kabel, in du es nach oben vorsichtig wegziehst.

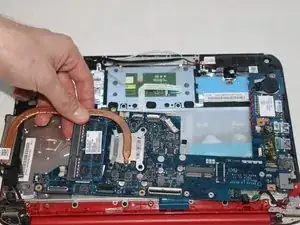

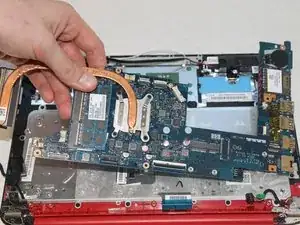

Hebe das Mainboard vorsichtig an.

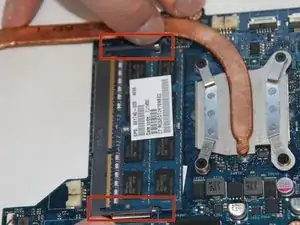

Drücke die beiden schwarzen Laschen nach außen, bis der Arbeitsspeicher nach oben geht.

Entferne den Arbeitsspeicher.

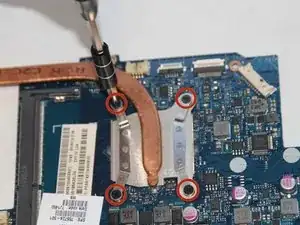

Entferne die vier 3mm-Schrauben mithilfe eines PH0-Schraubendrehers.

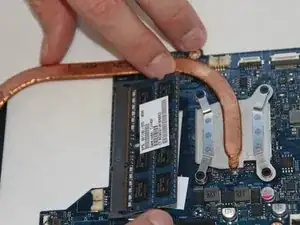

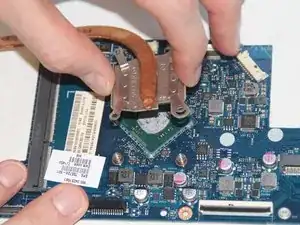

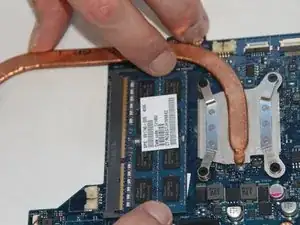

Hebe den Heatsink vorsichtig an, um ihn vom Mainboard zu entfernen.

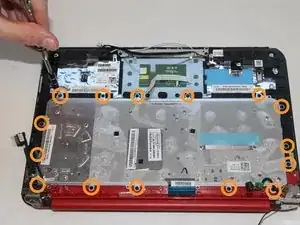

Entferne die fünfzehn 3mm-Schrauben, welche die Tastatur verschrauben, mit einem PH0-Schraubendreher.

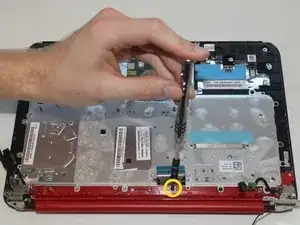

Entferne die 3mm-Schrauben unter der Tastaturkabel mit einem PH0-Schraubendreher.

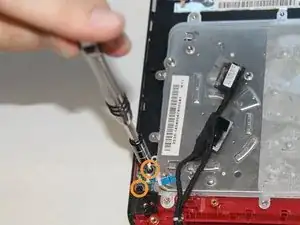

Entferne die zwei 3mm-Schrauben, welche das Board vom Einschalter halten.

Hebe das Board des Einschalter ab.

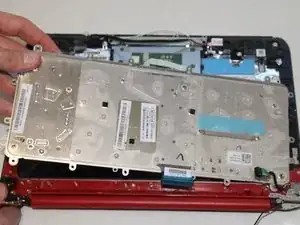

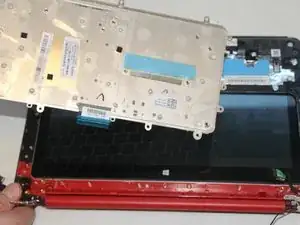

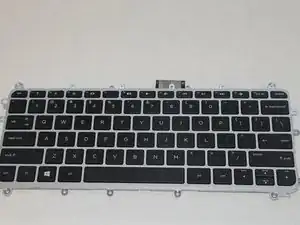

Hebe die Tastatur heraus.
