Einleitung
-
-

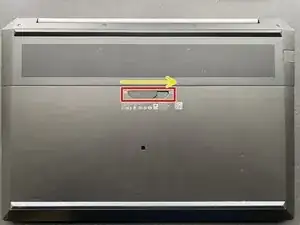

Die Verriegelung der Bodenplatte ist rot markiert.
-
Bewege den Schieber zum Entriegeln der Bodenplatte nach rechts, schiebe sie dann nach unten.
-
-
-

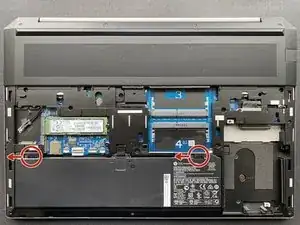

Bewege die Entriegelungstasten des Akkus nach rechts und löse den Akku.
-
Entferne den Akku und lege ihn beiseite.
-
-
-

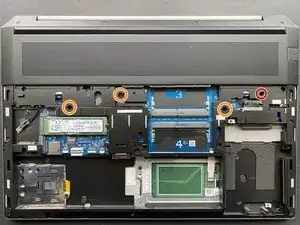

Drehe die drei Schrauben der Tastatur auf der Unterseite heraus.
-
Stelle den Laptop auf die Seite und drücke durch die Öffnung, um die Tastatur zu lösen.
-
Wenn die Verriegelung lose ist, drehe den Laptop herum und trenne die drei Stecker ab.
-
Stelle den Laptop auf die Seite und drehe ihn nochmals um.
-
-
-

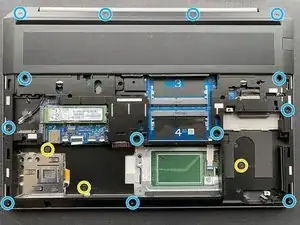

Entferne die markierten Torx T8 Schrauben.
-
Entferne die markierten Kreuzschlitzschrauben.
-
Hebe das untere Gehäuseteil vorsichtig nach oben ab.
-
-
-
Entferne die Schraube an der SSD und hole die SSD heraus.
-
Entferne die markierten Schrauben und lege die Abdeckung des Displaysteckers zur Seite.
-

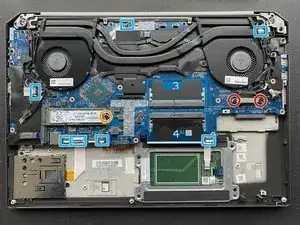

Trenne alle Stecker auf der Hauptplatine ab.
-
-
-

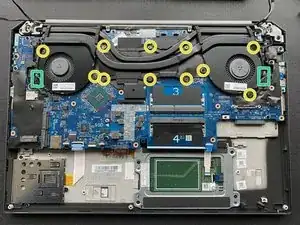

Löse alle Schrauben an den Lüftern heraus. (Achte darauf, dass die Schraube nicht ganz entfernt wird)
-
Trenne die Lüfterstecker ab.
-
-
-

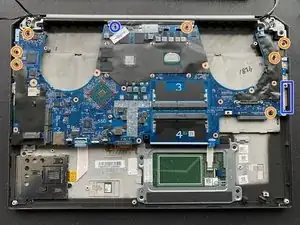

Löse alle Schrauben an der Hauptplatine.
-
Achte darauf, dass der Halter der SD-Karte entfernt ist.
-
Entferne die Hauptplatine und lege sie beiseite.
-
-
-
Setze die neue Hauptplatine ein und schraube sie fest.
-
Schraube die Lüfter wieder fest und schließe die Kabel an der Hauptplatine an.
-
Schließe die Displaystecker wieder an.
-
Schraube die Bodenplatte wieder fest.
-
Schließe den Akku wieder an und befestige den Akkufachdeckel wieder.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
