Hauptplatinen-Baugruppe entfernen

Schalte die Konsole komplett aus und entferne alle Kabel und angeschlossenes Zubehör.

Entferne alle Standvorrichtungen und lege das Gerät flach ab.

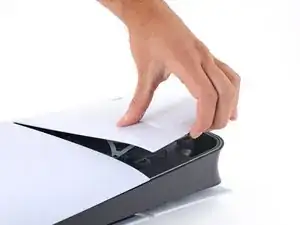

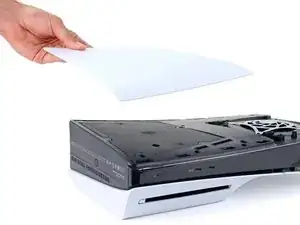

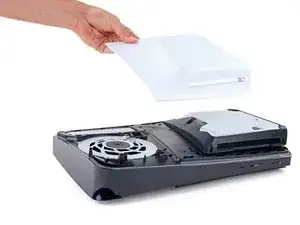

Um eine Abdeckung zu entfernen, ziehe kräftig an der Vorderkante und löse die Clips.

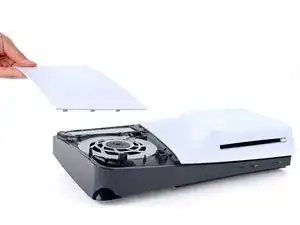

Entferne die Abdeckung.

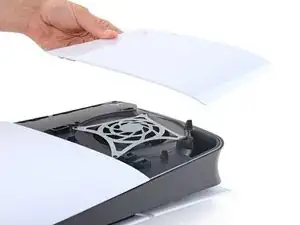

Entferne in gleicher Weise die anderen drei Abdeckungen.

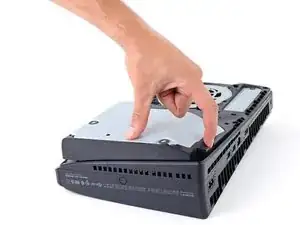

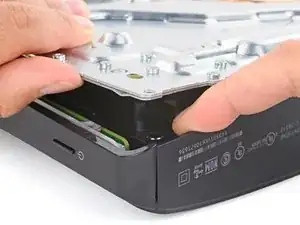

Benutze die Aussparung an der unteren rechten Ecke des Laufwerks, um die rechte Kante anzuheben und die Verbindung zu trennen.

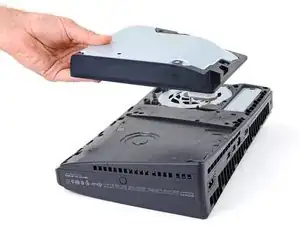

Entferne das Laufwerk.

Benutze einen PH Kreuzschlitz-Schraubendreher um die 17,1 mm lange Schraube zu entfernen, die die Abdeckung des Erweiterungssteckplatzes sichert.

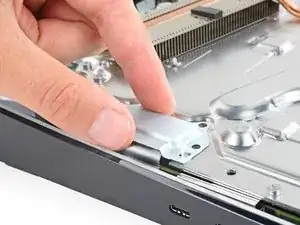

Hebe die Abdeckung des Erweiterungssteckplatzes in der Nähe des Schraubenlochs mit den Fingern an und entferne sie.

Entferne die Plastikabdeckung, die den Lüfterkabelanschluss verdeckt, mit den Fingern.

Ziehe die Lüfterkabel vorsichtig unter ihren Plastikclips am Rahmen heraus.

Fasse den weißen Stecker am Lüfterkabel fest an und ziehe ihn aus seinem Anschluss nach oben heraus.

Nimm einen Torx T8 Schraubendreher, um die vier Lüfterschrauben zu entfernen

Eine 31,2 mm lange Schraube

Zwei 21,3 mm lange Schrauben

Eine 11,6 mm lange Schraube

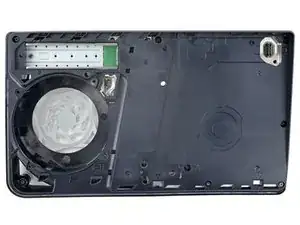

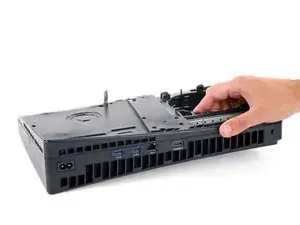

Greife den Lüfter mit den Fingern in den Lüftungsschlitzen und hebe ihn gerade nach oben, um ihn zu entfernen.

Baue den Lüfter so ein, dass das Kabel in der Nähe vom Stecker ist.

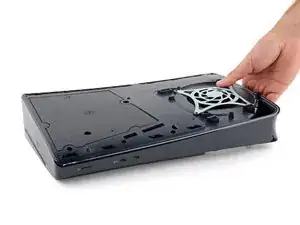

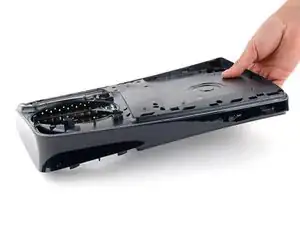

Drehe deine PlayStation um.

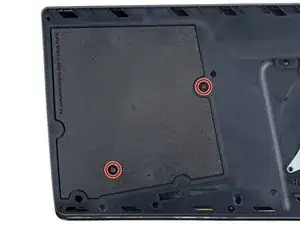

Nimm einem T8-Torx-Schraubendreher und entferne die beiden 21,3 mm langen Schrauben, mit denen das Netzteil befestigt ist.

Drehe deine PlayStation um.

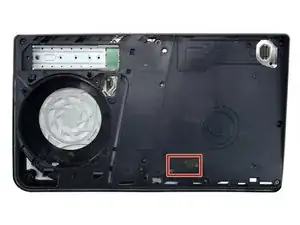

Der Aufkleber versteckt eine Schraube auf der rechten Innenseite.

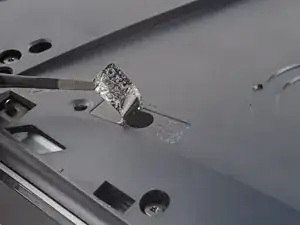

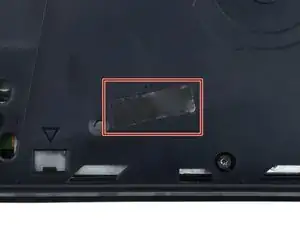

Ziehe den Aufkleber mit einer Pinzette ab, um an die darunterliegende Schraube gelangen.

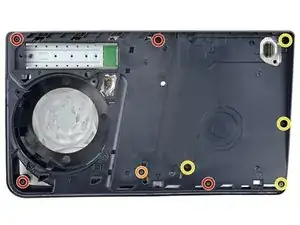

Nimm einem T8-Torx-Schraubendreher und entferne die neun Schrauben, mit denen die rechte Innenschale befestigt ist:

Vier 18,9 mm lange Schrauben

Eine 21,3 mm lange Schraube

Vier 31,2 mm lange Schrauben

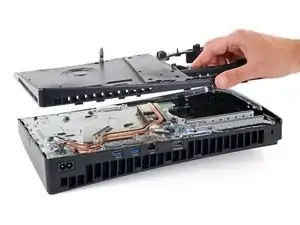

Hebe die rechte Innenschale gerade nach oben ab und entfernen sie.

Nimm einem T8-Torx-Schraubendreher und entferne die vier Schrauben, mit denen die Abdeckung des Verbindungskabels befestigt ist:

Eine 28,7 mm lange Schraube

Drei 7,5 mm lange Schrauben

Entferne die Abdeckung des Verbindungskabels.

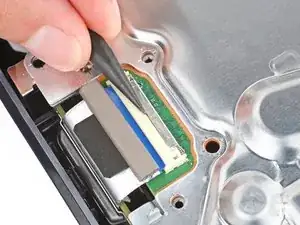

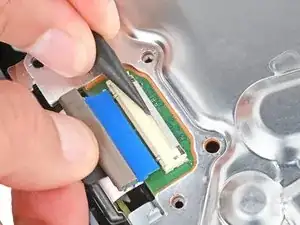

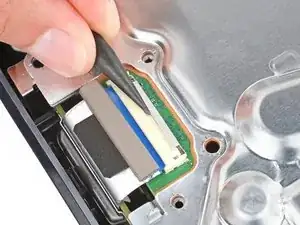

Drücke mit der Spitze eines Spudgers die Metallverriegelung des Verbindungskabels nach unten und vom Anschluss weg, um den Stecker zu entriegeln.

Halte den Riegel in der entriegelten Position und ziehe das Verbindungskabel vorsichtig gerade aus dem Stecker.

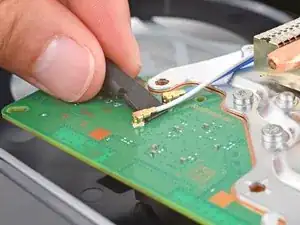

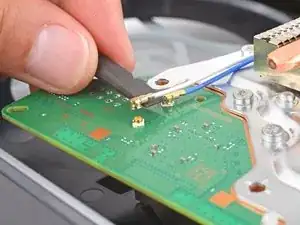

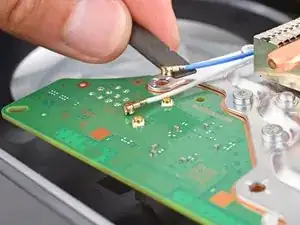

Führe einen Spudger unter den Metallhals des Koaxialsteckers des Antennenkabels und heben ihn gerade nach oben an, um ihn zu abzutrennen.

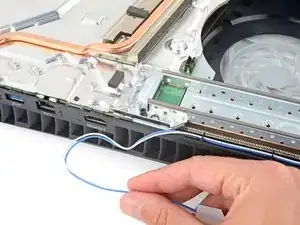

Trenne auf gleiche Weise das andere Antennenkabel ab.

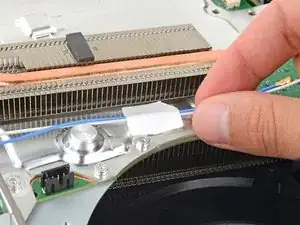

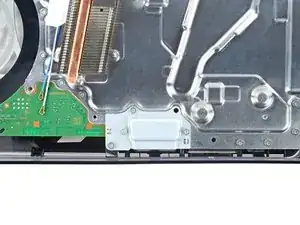

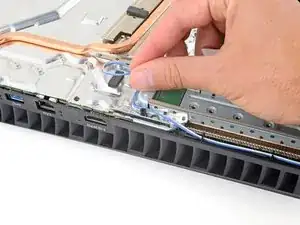

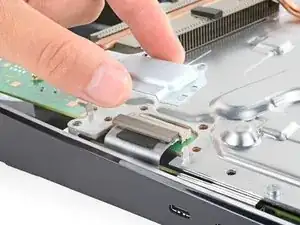

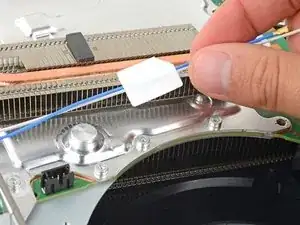

Hebe beide Antennenkabel vorsichtig an, um das Klebeband vom Kühlkörper vorsichtig zu trennen.

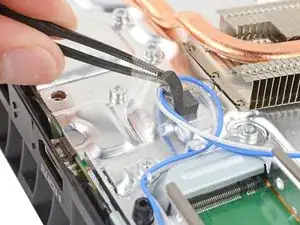

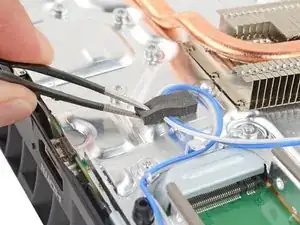

Benutze eine Pinzette um den Schaumstoffblock vorsichtig zu entfernen.

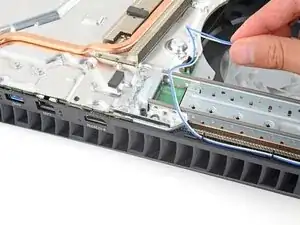

Biege die Antennenkabel über die Seite, so dass sie aus dem Weg sind.

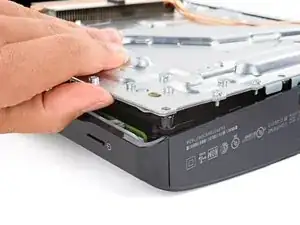

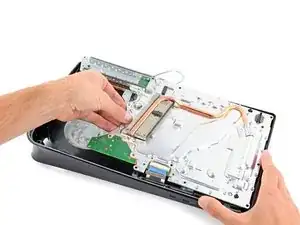

Hebe die untere linke Ecke der Hauptplatinen-Baugruppe von ihrem grauen Kunststoffstift ab. Lasse die Platine für den nächsten Schritt angehoben.

Halte die Hauptplatinen-Baugruppe mit einer Hand nach oben.

Setze den Finger der freien Hand zwischen die Hauptplatinen-Baugruppe und das Netzteil.

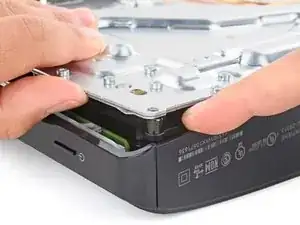

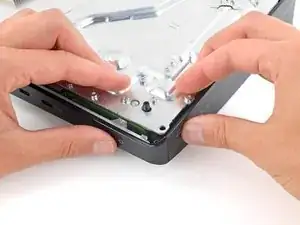

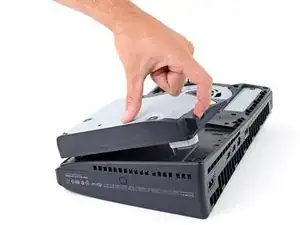

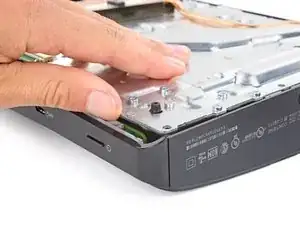

Drücke das Netzteil nach unten und ziehe die Hauptplatinen-Baugruppe nach oben, um die beiden zu trennen.

Halte das Kunststoffgehäuse gut mit einer Hand fest.

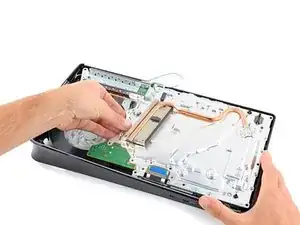

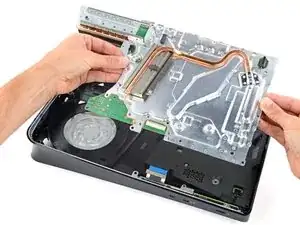

Fasse die Hauptplatinen-Baugruppe mit der freien Hand an der Oberkante und hebe sie aus dem Kunststoffgehäuse heraus.

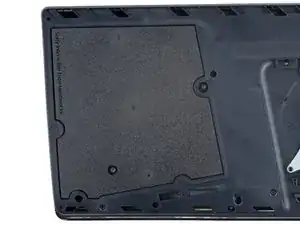

Senke die Hauptplatinen-Baugruppe so in ihre Vertiefung ab, dass die Kontakte in ihren Anschluss im Netzteil passen und die drei Ausschnitte über die Passstifte gehen.
