Huawei Y7 2018 (LDN-L21) Display-Baugruppe mit Rahmen tauschen

Geschrieben von: ZFix
  • Kommentare: 2
Huawei Y7 2018 (LDN-L21) Display-Baugruppe mit Rahmen tauschen

Schwierigkeitsgrad

Mittel

Schritte

5

Zeitaufwand

30 Minuten

Einleitung

Huawei Y7 Prime 2018 LDN-TL10, LDN-L21, LDN-LX2

So baust du das Handy auseinander und ersetzt das Display mit Rahmen.

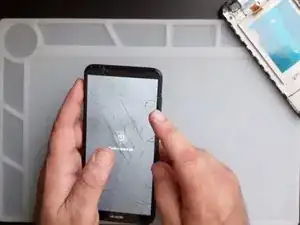

  1. Tbpt6Nq62jqKYNBf
    Tbpt6Nq62jqKYNBf
    hpqkoXMfH6fik6tQ
    eBXxCsiqW5hTKWHv

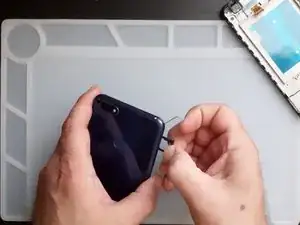

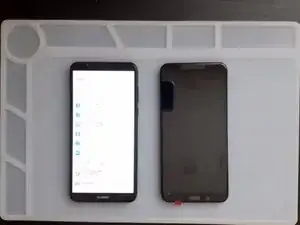

    • Schalte das Gerät aus.

    • Entferne den SIM-Karteneinschub.

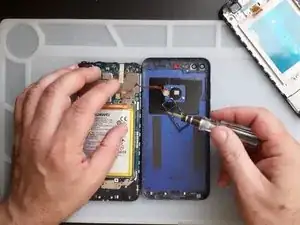

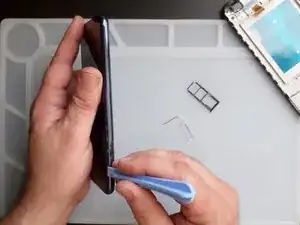

  2. iuJJhfK6AMMfTXDH
    iuJJhfK6AMMfTXDH
    oNRi5gQk2iNJCpQy
    BcorYEZfLVPYMdhe

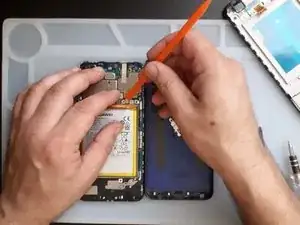

    • Verwende ein Hebelwerkzeug aus Plastik um die Rückabdeckung zu lösen.

    • Löse mit einem Kreuzschlitzschraubendreher die zwei schwarzen Schrauben und die Abschirmung des Akkusteckers.

    • Stecke den Akku und das Flachbandkabel des Fingerabdrucksensores aus.

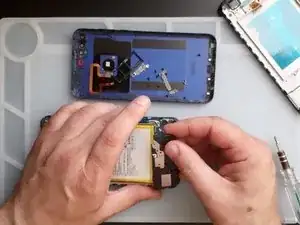

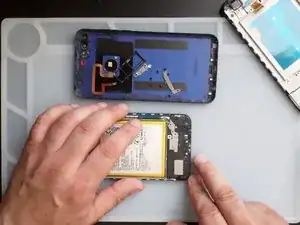

  3. GqluMRZIDjRc6KU1
    GqluMRZIDjRc6KU1
    Sjq2SuZ5RGqsjESJ
    kXWA6smHFRIpSlCP

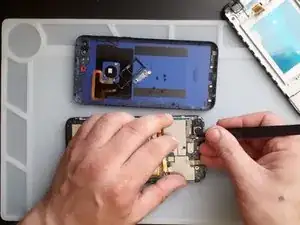

    • Löse alle Schrauben auf der Oberseite des Motherboards.

    • Entferne die Abschirmung, die die Kamerastecker bedeckt.

    • Löse die Schrauben und entferne die Kunststoffabdeckung am unteren Ende des Gerätes.

    • Pass auf! Unterschiedlich gefärbte Schrauben haben unterschiedliche Längen.

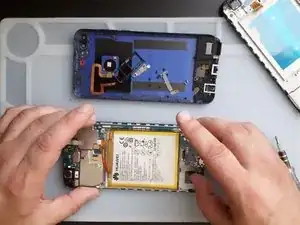

  4. F4ib2QadjEDSRShS
    F4ib2QadjEDSRShS
    CTUhC4I5aakqeXLR
    jKltFS1MEdt5obCa

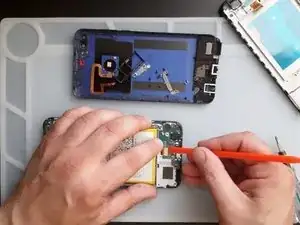

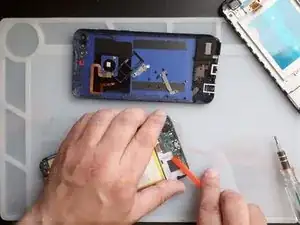

    • Stecke das Flachbandkabel des Displays aus.

    • Entnimm das Motherboard.

    • Beachte, dass die Unterseite des Motherboards mit doppelseitigem Klebeband am Display befestigt ist.

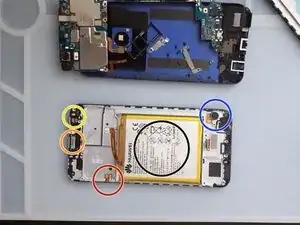

  5. UxXHXgIyPwlYQEjQ
    UxXHXgIyPwlYQEjQ
    EvbToKCbraKBylvP
    25MTUOFIfg22y6Cb

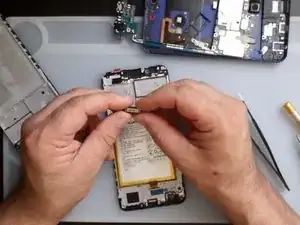

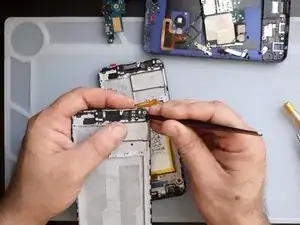

    • Nun musst du folgende Teile übertragen:

    • Empfänger

    • Näherungssensor

    • Kabel der Lautstärketasten

    • Vibrationsmotor

    • Akku

    The proximity sensor sems to be a clear perspex to let light travel to the board (easier to get out than it looks)

    The receiver (earpiece speaker) can break when lifting - be careful

    Others come up better with solvent cleaner

    Tony Knife -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
