Intelligenter Lötkolben Lötspitze tauschen

Geschrieben von: Kara Piepenbrink
  • Kommentare: 0
Intelligenter Lötkolben Lötspitze tauschen

Schwierigkeitsgrad

Sehr einfach

Schritte

8

Zeitaufwand

5 Minuten

Einleitung

Folge dieser Anleitung, um die Lötspitze in deinem FixHub Intelligentem Lötkolben auszutauschen oder zu ersetzen.

Alle unsere Lötspitzen findest du in unserem Store.

  1. xwG1XpPqFnOsxfNH
    xwG1XpPqFnOsxfNH
    fTxSipJXhlwxCNxY
    pNvWIHw6pIY5Lv6R

    • Die Farbe der LED-Temperaturbereichsanzeige gibt Auskunft über den Temperaturstatus der Lötspitze. Hinweis: Der Griff des Lötkolbens ist immer berührungssicher.

    • Die LED leuchtet nur, wenn der Lötkolben an eine Stromquelle angeschlossen ist. Daher ist beim Umgang mit einem nicht angeschlossenen Lötkolben Vorsicht geboten, wenn nicht bekannt ist, wie heiß er ist.

    • Blaue LED: Der Lötkolben hat sich auf unter 40 °C (100 °F) abgekühlt und die Spitze kann gefahrlos berührt werden.

    • Violette LED: Wenn sie pulsiert, heizt sich der Lötkolben aktiv auf oder kühlt ab. Wenn sie statisch ist, befindet sich der Lötkolben im Standby-Modus. Die Lötspitze darf nicht berührt werden.

    • Orangene LED: Der Lötkolben hat die eingestellte Temperatur erreicht und ist bereit zum Löten. Die Lötspitze darf nicht berührt werden.

  2. FPgZSdHnlQFRXlFV
    FPgZSdHnlQFRXlFV
    bE6LmiRIGuFDOReO
    AcBjQqVVRIIlVKof

    • Der Schiebeschalter zum Ein-/Ausschalten verfügt über eine integrierte Farbanzeige für jede Position:

    • Orange: ON (AN)

    • Blau: OFF (AUS)

    • Schiebe den Ein-/Aus-Schalter in die blaue OFF-Position.

    • Die LED leuchtet violett und pulsiert, um anzuzeigen, dass der Lötkolben ausgeschaltet wird.

    • Lass den Lötkolben angeschlossen, bis der Anzeigering blau leuchtet und anzeigt, dass die Lötspitze jetzt sicher berührt werden kann.

    • Denke daran: Die LED funktioniert nur, wenn der Lötkolben an eine Stromquelle angeschlossen ist. Sei also vorsichtig, wenn du einen nicht angeschlossenen Lötkolben in der Hand hältst und nicht weißt, wie heiß er ist.

  3. aeN4g2B3bLXRcEpF
    aeN4g2B3bLXRcEpF
    VVaZA211DeIOgsvT

    • Trenne das USB-C Kabel von der Stromquelle ab.

  4. XNeVhTUxBhVcVG1e
    XNeVhTUxBhVcVG1e
    YQmDTLpTBCQGTJUX
    MjhjdOGOHqYsmLZB

    • Drehe den blauen Kabel-Verschlussring gegen den Uhrzeigersinn und ziehe ihn nach oben, um ihn vom Lötkolben zu lösen.

  5. MxXxLfTqNZW2FQNv
    MxXxLfTqNZW2FQNv
    1XOor3gfTtLNJjD4

    • Trenne das USB-C Kabel vom Lötkolben ab.

  6. GvWFlkbZqM1w4k5A
    GvWFlkbZqM1w4k5A
    AuSlQvWQqQUJ1pwe

    • Halte den Lötkolben an beiden Enden fest und ziehe die Schutzkappe ab.

  7. iBYKUgChxyVZltFx
    iBYKUgChxyVZltFx
    UVtIViYWR6genZSh

    • Stelle sicher, dass die Lötspitze vollständig abgekühlt ist, bevor du sie berührst.

    • Ziehe die Lötspitze vom Griff ab.

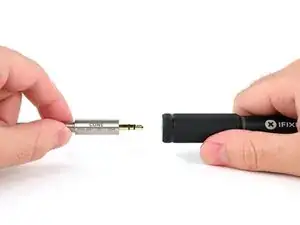

  8. 1TGCrYZBSyZwRRAy
    1TGCrYZBSyZwRRAy
    phZnWfwLxuEFuVDY
    MJFTHgVZxXtNjnL2

    • Stelle sicher, dass die neue Spitze in der gewünschten Ausrichtung zum Griff gedreht ist, bevor du sie einsetzt. Dies ist bei asymmetrischen Lötspitzen wie bei meißel- oder messerförmigen Lötspitzen sinnvoll.

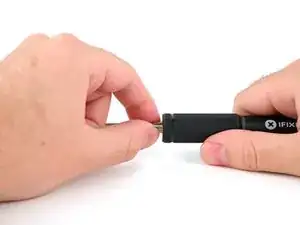

    • Drücke die Spitze in das Lötkolben-Gehäuse im Griff, bis sie einrastet.

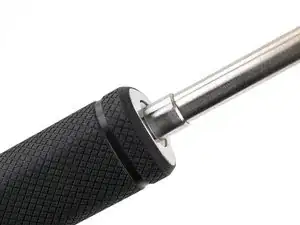

    • Der untere Teil der Lötspitze sollte leicht in die Vorderseite des Griffs eingelassen sein. Wenn dies nicht der Fall ist, drücke sie weiter hinein, bevor du den Lötkolben einschaltest.

Abschluss

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
