Einleitung

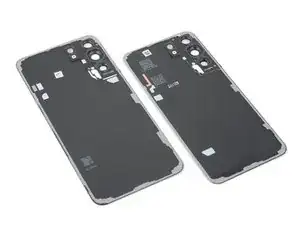

Diese Anleitung zeigt, wie Ersatzklebestreifen am Rückteil des Samsung Galaxy S22 oder S22+ angebracht werden.
Das Rückteil besteht aus drei Teilen, die Klebeschicht befindet sich zwischen der Kamerablende und der Metallabdeckung.
Hinweis: Diese Anleitung gilt nur dann, wenn du das bisherige Rückteil wieder einbauen willst. Bei Ersatzrückteilen ist der Kleber schon dran.
-
-

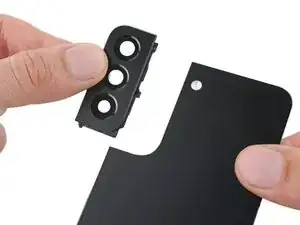

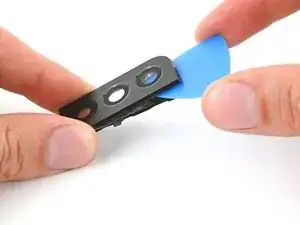

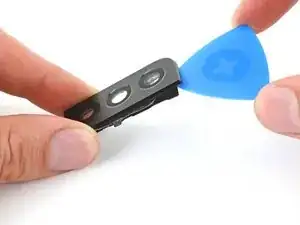

Setze ein Plektrum zwischen die Kamerablende und ihrer Metallabdeckung ein.
-
Bewege das Plektrum zwischen der Blende und der Abdeckung, um den Kleber aufzutrennen.
-

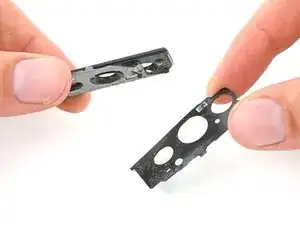

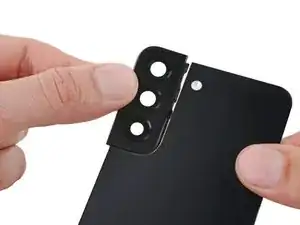

Entferne die Metallabdeckung von der Kamerablende.
-
-
-

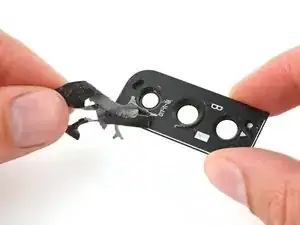

Entferne alle Kleberreste mit einer stumpfen Pinzette oder deinen Fingern von der Kamerablende.
-
-
-

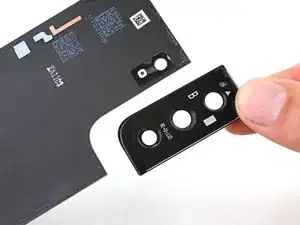

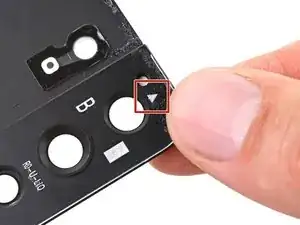

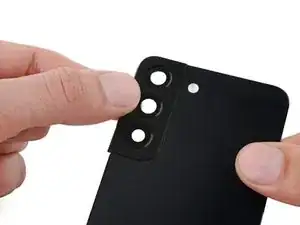

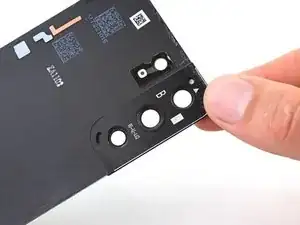

Richte die Kamerablende an der Rückseite aus, achte darauf, dass der Pfeil zur Oberkante hin zeigt.
-
Lege die Rückseite mit der Innenseite nach oben zusammen mit der Blende auf eine gerade Oberfläche.
-
-
-

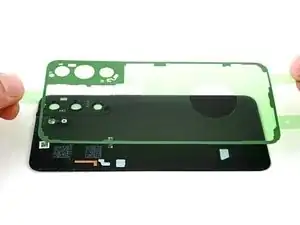

Fasse den neuen Klebestreifen an seinen Zuglaschen und richte ihn über der Rückseite und der Kamerablende aus.
-
Bringe den Klebestreifen an der Rückseite an.
-

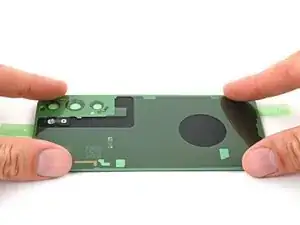

Drücke den Klebestreifen ringsum fest.
-
-
-

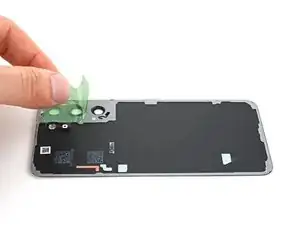

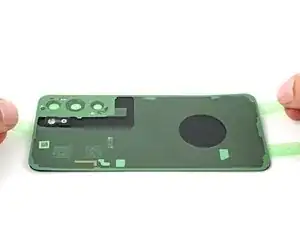

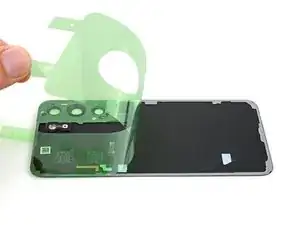

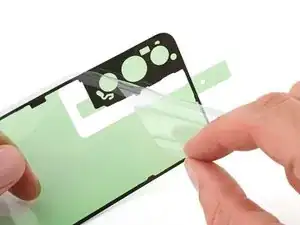

Entferne die große Schutzfolie von der Rückseite. Ziehe dafür an den Zuglaschen an der Ober- und Unterkante.
-
Entferne die weitere Schutzfolie von der Kamerablende. Ziehe dafür an der Zuglasche an der Unterkante der Blende.
-
-
-

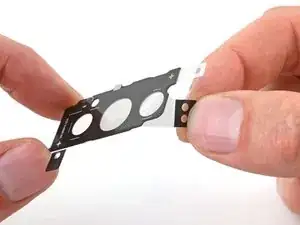

Entferne die Hauptschutzfolie von der neuen Metallabdeckung. Ziehe dafür an den schwarzen Zuglaschen.
-
-
-

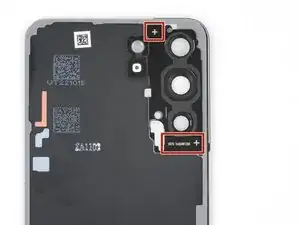

Die Metallabdeckung muss so eingebaut werden, dass die weiße Aufschrift unten an der Kamerablende ist, die beiden Kreuze in der oberen linken und unteren rechten Ecke sind.
-

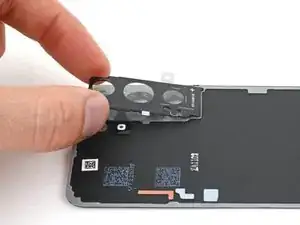

Platziere die Abdeckung auf der Kamerablende und drücke sie fest.
-
Entferne die zweite Schutzfolie. Ziehe dafür an den weißen Zuglaschen.
-
-
-

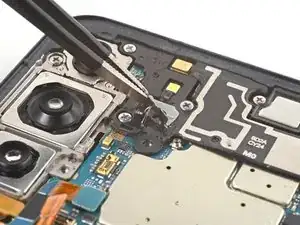

Entferne den alten Kleber an der Mikrofonöffnung unter der Blitzeinheit auf der Abdeckung der Hauptplatine.
-

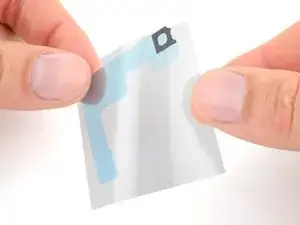

Entferne die durchsichtige Schutzfolie von dem großen L-förmigen Stück.
-

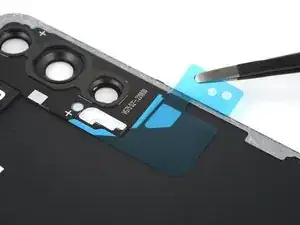

Platziere das quadratische Stück Klebestreifen über dem Ausschnitt für das Mikrofon unter der Blitzeinheit im Rückteil. Die Lasche an der blauen Schutzfolie muss nach rechts zeigen.
-

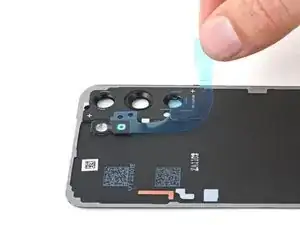

Entferne die blaue Schutzfolie.
-
-
-

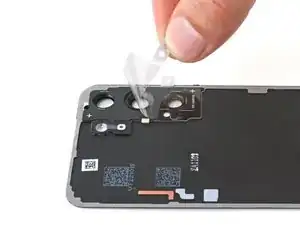

Entferne die durchsichtige Schutzfolie vom Schaumstoffstreifen für die Kamera.
-

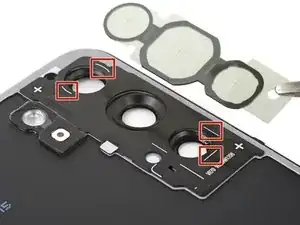

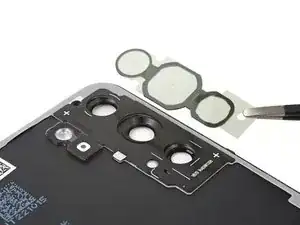

Richte den Schaumstoff über den Ausschnitten für die Kameras aus. Der runde Teil muss oben liegen.
-
Platziere den Schaumstoff auf der Metallabdeckung. Benutze die Markierungen um die Kameraausschnitte, um ihn korrekt auszurichten.
-
Entferne die grüne Schutzfolie.
-
-
-
Entferne die durchsichtige Schutzfolie vom Aufkleber für die Belüftungsöffnung.
-
Platziere den Aufkleber so, dass die faserige Seite nach oben zeigt und die blaue Lasche unten an der Abdeckung liegt.
-
Richte den Aufkleber mit Hilfe der Markierungen auf der Abdeckung aus.
-

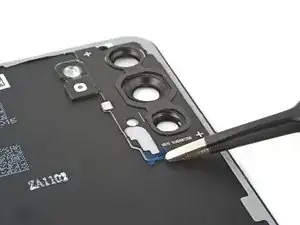

Ziehe die blaue Lasche unter dem Aufkleber heraus.
-
-
-

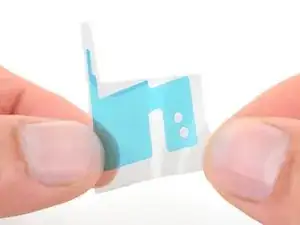

Entferne die durchsichtige Schutzfolie von dem großen zweiteiligen Aufkleber.
-

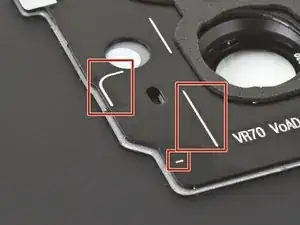

Richte den Aufkleber an den Kerben unten links an der Metallabdeckung aus.
-
Platziere den Aufkleber und drücke ihn fest.
-

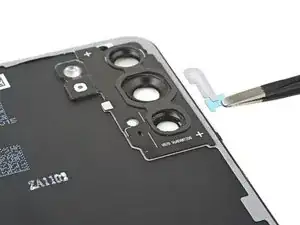

Entferne die blaue Schutzfolie.
-
6 Kommentare
Where do I get the adhesive
Hi Isaac! This guide was written for the back cover adhesive included in the Samsung Fix Kits. Note that only the S22 and S22+ require this guide's procedure (the S22 Ultra has a different, yet much simpler, replacement procedure). If you only need the adhesive, check other online shops for the back cover adhesive replacement.
I'm planning to get the adhesive from iFixit here, are microphone/camera foam/air vent adhesive a part of this part? Or do I need to try and find them somewhere else?
Hi Stephen! The exact part you linked to just comes with the sheet of display adhesive. This adhesive is for a repair we haven't written a guide for, but you can find a similar guide in the Galaxy S21 page. If you wish to use this guide to reassembly your S22 or S22+, you'll need the screen and battery kit. Or, if you only need the back cover adhesive to seal it up, this sheet of adhesive.
Feel free to reply here if you have any questions or if I didn't understand your question fully.
I just finished this. If I had to do it again I would definitely just get replacement back glass. Cleaning up all the old adhesive was such a PITA and very time consuming.
