Lenovo ThinkPad Gen1 X13 Yoga SSD ersetzen

Du wirst eine M.2 NVMe SSD benötigen.

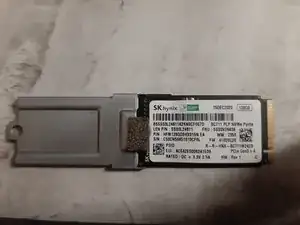

Es passen nicht alle Größen in das Gerät. Mein Gerät wurde mit einem 2242 geliefert, der mit Hilfe eines Adapters befestigt war, und kann maximal einen 2280 aufnehmen.

Alles zwischen diesen Größen benötigt einen Adapter. also empfehle ich eine 2280.

Alternative: Du kannst das ThinkPad zuerst öffnen und dann überprüfen was für eine Größe du bereits hast und anschließend eine passende Größe kaufen. Du solltest dich zuerst mit SSD Größen und Typen vertraut machen.

Nun ist es Zeit für die Demontage! Stelle sicher das dein ThinkPad ausgeschaltet ist und entferne bitte denn Stift von seinem Platz, sonst wird er dir im Weg sein.

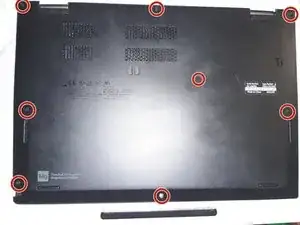

Auf dem Bild kann man die acht Schrauben sehen, die du lösen musst. Zum Glück sind diese alle gleich. Nimm für alle Schrauben dieser Anleitung einen Kreuzschlitz-Schraubendreher #1.

Die Schrauben bleiben in ihren Schraubenlöchern hängen. Die Unterlegscheiben, von denen sie festgehalten werden, können allerdings kaputt gehen, verliere keine Schraube.

Es sind sehr kleine Schrauben, also brauchen sie nicht lange um sich zu lösen.

Hinweis: Du solltest die Garantie für das Gerät überprüfen. Jeder Schaden könnte sie beenden, aber du solltest sicher sein, wenn du meiner Anleitung folgst.

Der folgende Schritt ist beim Zerlegen der schwierigste, deswegen musst du ganz besonders vorsichtig sein.

Wenn du die Schrauben gelöst hast, musst du die Bodenplatte entfernen. Versuche NICHT die Platte mit den Händen zu lösen. Sie wird durch Plastikclips gehalten welche leicht beschädigt werden können.

Ich empfehle eine iFixit Öffnungswerkzeug aus Kunststoff oder so etwas ähnliches. Nimm KEIN Werkzeug aus Metall.

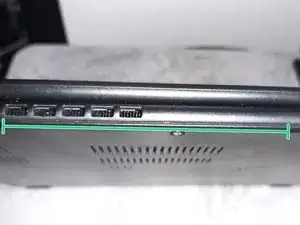

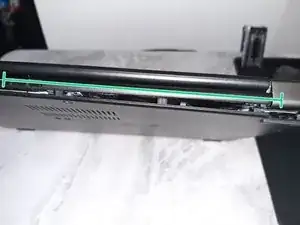

Starte an der hinteren Seite des Geräts (auf dem Bild grün) und stecke das Werkzeug in die Lücke zwischen der Rückseite und der Bodenplatte.

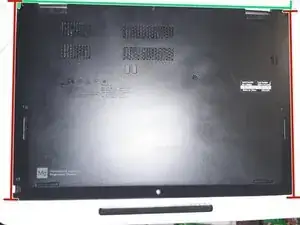

Hebel bis du ein Klicken hörst. Das benötigt ein bisschen Kraft, aber nutze nicht zu viel. Mache weiter bis die komplette hintere Seite der Platte lose ist. Dann mach dies auch bei den rot markierten Seiten. Du spürst dabei die Clips.

Wenn du alle Clips gelöst hast sollte sich die Bodenplatte lösen lassen. Sie hat einige biegsame Metallteile an sich, also sei vorsichtig.

Wenn du die Rückseite entfernt hast, ignoriere alles außer den Bereich auf dem Bild. Bei dir wird es vielleicht etwas anders aussehen, je nach deiner SSD.

Ich empfehle Handschuhe (ignoriere meine Hand ohne Handschuhe!). Nitril oder Latex ist gut, aber ungepudert. Achte darauf, dass sie nicht an einer scharfen Metallkante reißen.

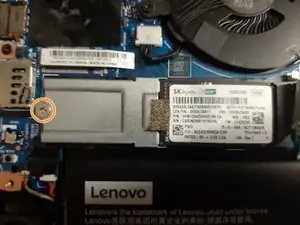

Nun musst du noch eine Schraube lösen (die im orangenen Kreis) bevor du die SSD entfernen kannst. Die Schraube wird da sein ,egal was für einen SSD-Typ du hast.

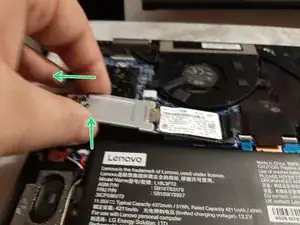

Sobald du die Schraube entfernt hast, kannst du die SSD entfernen. Ziehe sie zuerst an der Stelle, wo die Schraube war nach oben und dann in die Richtung weg, so wie es im Bild mit den grünen Pfeile gezeigt wird. Setze nicht zu viel Kraft ein.

Installiere die SSD, indem du sie langsam rein schiebst und runter drückst. Stelle sicher, dass das Schraubenloch passt.

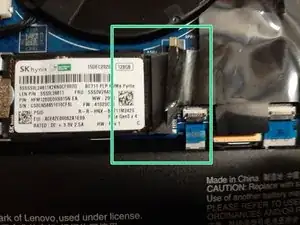

Wenn du sie korrekt installiert hast, sollte es so aussehen wie im grünen Rechteck auf dem Bild. Es darf kein Kupfer sichtbar sein und das Schraubenloch sollte genau passen.

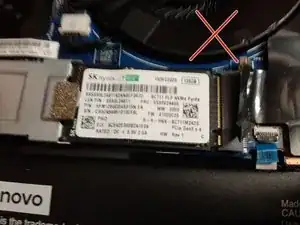

Wenn die Kupferkontakte sichtbar sind wie auf dem Bild mit dem roten X, musst du die SSD nur weiter in das Fach schieben.

Nun schraube die silberne Schraube zurück in das Loch. Sie sollte sich bis nach ganz unten schrauben lassen, aber schraube nicht zu fest.

Jetzt kannst du die Bodenplatte wieder am Gerät anbringen.

Befestige es mit den Händen zunächst an der Vorderseite des Geräts und arbeiten dich dann an den Seiten nach oben und nach hinten vor. Grundsätzlich rückwärts wie beim Auseinandernehmen.

Wenn alle Clips eingerastet sind, ziehe auch noch die acht Schrauben fest.
