Lenovo ThinkPad T480s Lüftereinheit tauschen

Geschrieben von: Sarah Westberg

Kommentare: 6

Lenovo ThinkPad T480s Lüftereinheit tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie die Lüfter- und Kühlkörpereinheit im Lenovo ThinkPad T480s ausgetauscht wird.

Der Kühlkörper transportiert passiv die Wärme. Er leitet die Wärme der CPU zum Lüfter, der dann die warme Luft aus dem Gerät herausbläst. Beide Bauteile sorgen gemeinsam dafür, dass der Laptop nicht uberhitzt und beschädigt wird.

Wenn du folgende Symptome an deinem Laptop feststellst, muss möglicherweise die Lüftereinheit ausgetauscht werden:

Er überhitzt schnell
Er wird heißer als normal
Laute Lüftergeräusche
Ungewöhnliche Lüftergeräusche

Vergiss nicht , mit Hilfe dieser Anleitung neue Wärmeleitpaste auf den Kühlkörper aufzutragen.

Es ist wichtig, vor Reparaturbeginn to den internen Akku zu deaktivieren, das Gerät auszuschalten und alle Stecker abzuziehen.

Werkzeuge

Ersatzteile

Lenovo ThinkPad T480s Fan and Heat Sink Assembly - 01HW697

Schritt 1

Deaktiviere den Akku, schalte das Gerät aus und trenne das Netzteil von deinem Gerät, bevor du mit der Anleitung anfängst/fortfährst.
Löse die sechs unverlierbaren Schrauben mit einem Kreuzschlitzschraubendreher #1.

Somehow I find the screws for the T480s bottom cover to be slightly more prone to stripping, compared to the ThinkPad T480 and X1 Carbon Gen 6. However, the #1 Phillips screws on the T480s have drives that are cut in a way that also let you use a #3 flathead.

Tai Lam - 03/01/25

Schritt 2

Entferne die untere Abdeckung mit einem Öffnungswerkzeug.
Beginne an der oberen Kante in der Nähe des Scharniers und arbeite dich an der Kante entlang, bis alle Clips gelöst sind.

Schritt 3

Hebe die untere Abdeckung ab.

Schritt 4

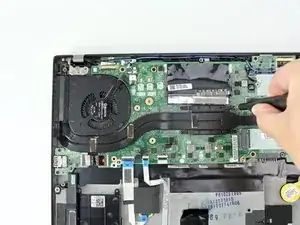

Trenne das Lüfterkabel mit einem Spudger von der Hauptplatine ab.

Schritt 5

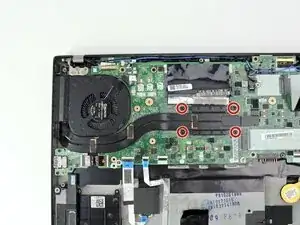

Löse die vier Schrauben, mit denen die Lüftereinheit an der Hauptplatine befestigt ist. Die Schrauben bleiben im Gerät hängen.
Versuche nicht die Schrauben ganz zu entfernen, sie können dadurch beschädigt werden.

I just checked on my model of the T480s, and I don't believe the vertical pair of screw holes on the left are actually part of the fan/heatsink assembly. I know I bought my unit used, but these screw holes also came empty. Despite having visible threading that can accept a M2x2.7 screw (I don't know if this is the actual size of the screw), only the 4 screws around the CPU are the screws physically securing the combined fan/heatsink assembly.

Tai Lam -

I found the screw on position 3, around the CPU heatsink, to be stubborn enough that I stripped the screw with a Phillips #1 drive bit. If you find yourself in this predicament, don't worry - in my case, I discovered that using a flathead #2 drive bit helped me get out of this bad situation (for long enough to loosen and tighten this CPU heatshink screw, at least until I obtain a replacement M2x2.5 size screw).

Tai Lam -

Schritt 6

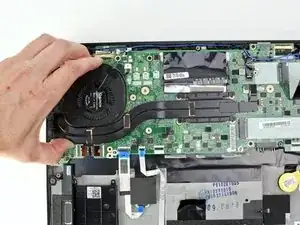

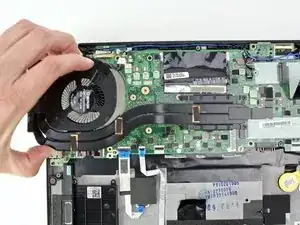

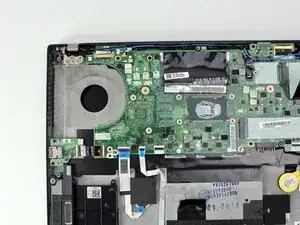

Hebe die Lüftereinheit hoch und entferne sie.

Is it necessary to replace the thermal paste on the CPU?

gordonzaft -

Hi gordonzaft, it's a good idea to reapply thermal paste after removing a heatsink or CPU for a repair. You may already know how to apply thermal paste, but if you'd like a refresher or some general instruction, check out the How to Apply Thermal Paste guide. Thanks!

Sarah Westberg -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
