Lenovo ThinkPad T490s - Wärmeleitpaste ersetzen

Geschrieben von: Simeon Brankov
  • Kommentare: 3
Lenovo ThinkPad T490s - Wärmeleitpaste ersetzen

Schwierigkeitsgrad

Mittel

Schritte

3

Zeitaufwand

20 - 30 Minuten

Einleitung

Die Anleitung zeigt, wie du dein Laptop aufmachen kannst, um die Wärmeleitpaste zu ersetzen. Diese Anleitung wird dir auch helfen das RAM oder die SSD abzugraden.

  1. 1JBCSPTWCMUq2myL
    1JBCSPTWCMUq2myL
    bHFJEvGQXZaSYX1j
    DFDSH1m1II4ARt6x

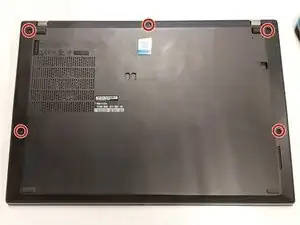

    • Entferne alle Schrauben auf der Rückseite (siehe Bild).

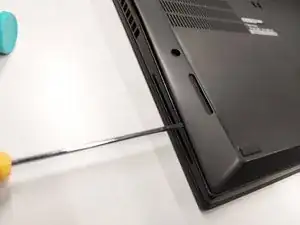

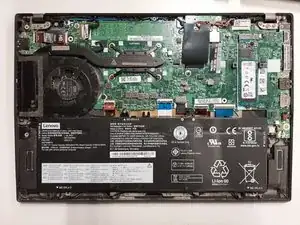

    • Nutze ein Hebelwerkzeug, um alle Clips zu lösen und das Panel zu entfernen.

  2. HyKqsm2UXDGskdQ2
    HyKqsm2UXDGskdQ2
    UguJsUnYgEu62Tn2
    IPYW2yZdLQiuj6ML

    • Es ist sehr empfehlenswert, zuerst den Akku abzutrennen.

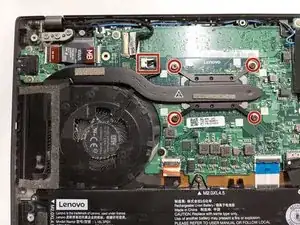

    • Löse die 4 Schrauben, die den CPU-Kühlkörper halten, und trenn den Lüfter ab.

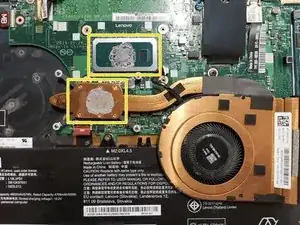

    • Entferne die alte Wärmeleitpaste sowohl vom Kühler als auch von der CPU.

    • Nutze Isopropylalkohol und ein Wattestäbchen oder Küchenpapier, aber sei vorsichtig nicht zu stark auf die CPU zu drücken

    • Es ist auch zu empfehlen mit Druckluft Staub im Laptop und im Lüfter zu entfernen.

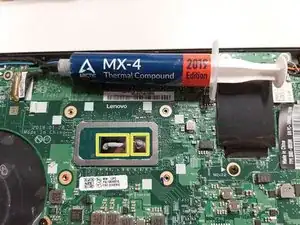

    • Nutze nur soviel Wärmeleitpaste um ein Teil der Fläche abzudecken. Verwende einen Spatel, wenn du einen hast.

    • Die Wärmeleitpaste wird sich gleichmäßig verteilen, nachdem du den Kühlkörper aufgesetzt und fest angezogen hast.

    • Setze nun den Kühlkörper vorsichtig wieder in die Einheit ein und ziehe die Schrauben in einem "X"-Muster fest, um gleichmäßigen Druck zu gewährleisten. Vergiss nicht, das Lüfterkabel anzuschließen.

    Thermal paste should not be applied to the second die/processor as it is the chipset, not a GPU/CPU.

    When opening up the laptop, only one is covered in paste, this is the CPU and the other is left un-pasted as it would be adversely affected by heat transference from the CPU. The chipset/un-pasted die does not generate a large amount of heat.

    Hernando Gonzalez -

    Yes, that is true. However it is still better to cover the second die as well, for better performance. This will not affect the heat transferance as this laptop does now have trouble with overheating.

    Simeon Brankov -

  3. aOJjJHMAPP6t1AnD

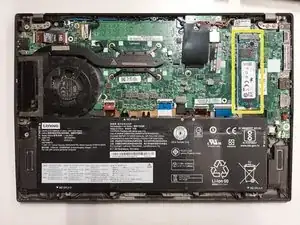

    • Wenn du schonmal die Rückseite offen hast, ist das eine gute Gelegenheit deine SSD zu upgraden. Wenn du das möchtest folge der Anleitung zum Austausch der SSD.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Anweisungen in umgekehrter Reihenfolge.

Tinte & Feder

Simeon Brankov

Mitglied seit: 08/11/20

7399 Reputation

Ein Kommentar

Are you sure thermal paste should be applied to the smaller PCH die?

Bryan C -
