Lenovo ThinkPad X1 Carbon 6.Generation CMOS Batterie Tauschen

Geschrieben von: Lawrence Lee

Kommentare: 8

Lenovo ThinkPad X1 Carbon 6.Generation CMOS Batterie Tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 Minuten

Einleitung

Falls dein Lenovo ThinkPad X1 Carbon 6t.Generation einen Zeit-/Datumsfehler zeigt, muss die CMOS Batterie vermutlich getauscht werden.

Werkzeuge

Ersatzteile

01HY008 - Lenovo Laptop CMOS Battery - Genuine

Schritt 1

Schalte das Laptop aus und entferne das Ladegerät.

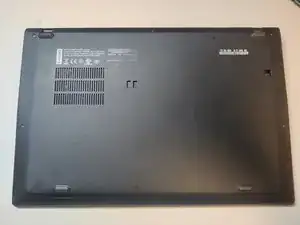

Schließe das Laptop und lege es mit der Oberseite nach unten auf die Arbeitsfläche.

Schritt 2

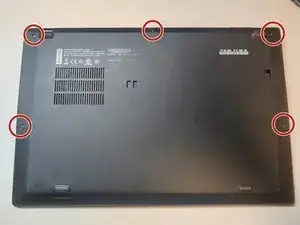

Benutze einen Phillips Schraubendreher um die fünf Schrauben an der Bodenplatte zu lösen.

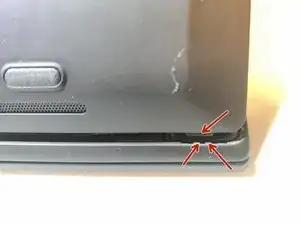

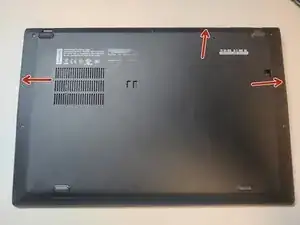

Benutze einen Spudger um die Haken an den markierten Stellen (Bild 2) zu lösen.
Kippe die Oberseite der Abdeckung nach oben und vom Gehäuse weg und entferne die Abdeckung.

Schritt 3

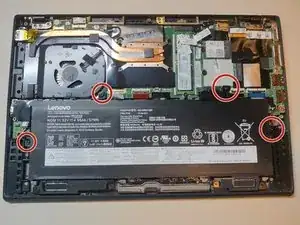

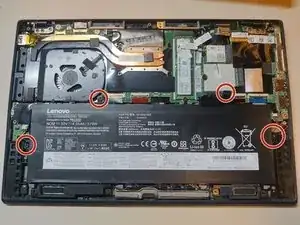

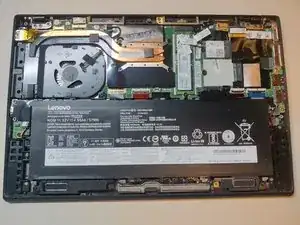

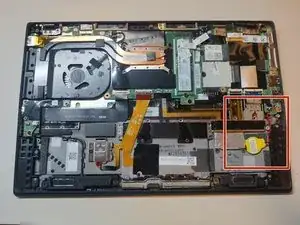

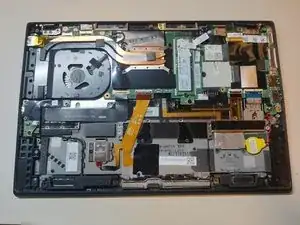

Löse die vier Schrauben die den Akku halten.
Löse den Akku, indem du ihn an der markierten Stelle (Bild 2) heraushebelst.
Entferne den Akku.

Schritt 4

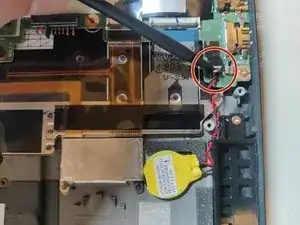

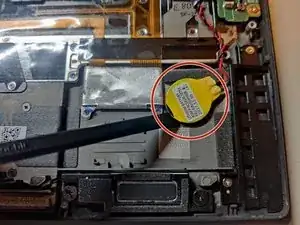

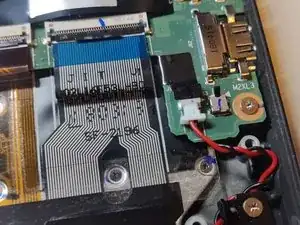

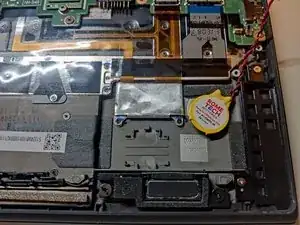

Trenne den Stecker der CMOS-Batterie z.B. mit einem Spudger ab.
Heble die CMOS-Batterie mit einem Spudger oder einem Hebelwerkzeug nach oben.

Schritt 5

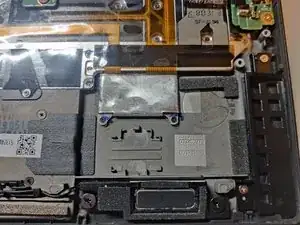

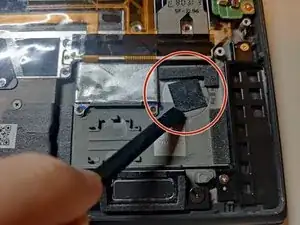

Löse das alte Klebeband unter der Batterie ab. Mit einem Spudger oder einem Hebelwerkzeug kannst du das gut erledigen.

Schritt 6

Lege die neue CMOS-Batterie an die gleiche Stelle wie die alte.
Wenn die neue CMOS-Batterie mit Klebestreifen versehen ist, ziehe die Schutzfolie noch nicht ab.

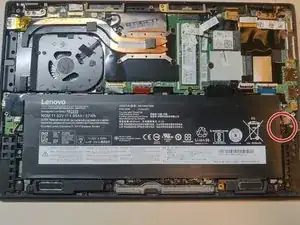

Richte die Laschen unten am Hauptakku mit den Rasten am Gerät aus und schiebe sie hinein.

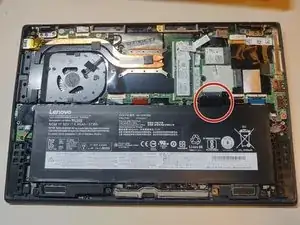

Drücke den Akkustecker hinein, bis er gut sitzt.

Thanks! Very helpful

BiggerHammer -

Schritt 7

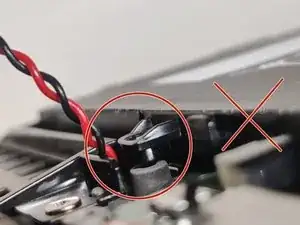

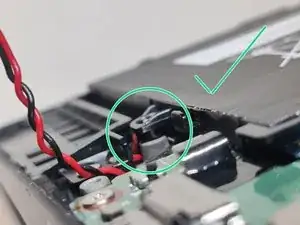

Überprüfe den Abstand zwischen der Lasche am Akku und der Abstandsschraube nahe bei der CMOS-Batterie.
Zwischen der Lasche am Akku und dem Abstandshalter sollte fast keine Lücke sein. Der grün markierte Abstand ist in Ordnung, der rot markierte nicht.
Wenn der Abstand zu groß, ist wird der Hauptakku beim Festschrauben zu stark verbogen und kann beschädigt werden.

Maybe it's just me, but the difference between the good and bad pictures is not at all clear to me. Perhaps it will be easier to understand once my new battery has arrived, and I can examine it and the standoff. But I had hoped to get a good grasp on how to perform the repair while I was waiting for the battery's delivery.

BiggerHammer -

Please take note of how much of the top face of the standoff is visible in each photo. The plastic tab sticking out from the battery should be resting directly on top of the standoff (good photo) and very little of the standoff top face is vidible. The bad photo shows a clear gap between the tab and the standoff and you can see much more of the top face of the standoff. It may be helpful to examine the placement of the main battery prior to removing it to establish a baseline of what correct position looks like.

Lawrence Lee -

Okay. I think I've got it. In any event, I think that it will be quite clear once I've got the actual part installed and can see things in real life. Thanks for the help and for your quick responses!

BiggerHammer -

Schritt 8

Wenn beim probeweisen Einbau ein zu großer Abstand zu erkennen war, dann entferne alle vorher angebrachten Auflagen von der neuen Batterie, damit sie dünner wird.
Wiederhole den Testeinbau.

Schritt 9

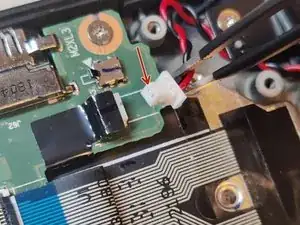

Richte den Stecker der neuen CMOS-Batterie am Anschluss auf der Hauptplatine aus. Die Löcher für die Kontakte müssen oben liegen.
Der Stecker passt nur auf eine Weise. Wenn er nicht hinein geht, dann drehe ihn um.
Schiebe den Stecker in den Anschluss, bis er einrastet.

Schritt 10

Wenn die neue CMOS-Batterie mit Klebestreifen versehen ist, dann ziehe die Schutzfolie ab.
Drücke die Batterie mit der Klebefläche nach unten an ihre Platz.

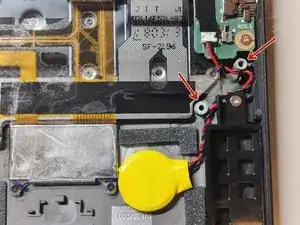

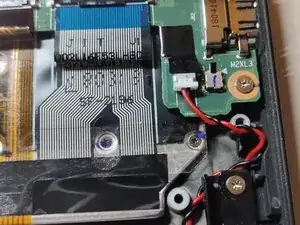

Achte darauf, dass die Kabel zur Batterie nicht auf den markierten Abstandsschrauben liegen oder diese behindern.

Schritt 11

Wiederhole das Verfahren wie beim probeweisen Einbau und installiere diesmal den Akku richtig.

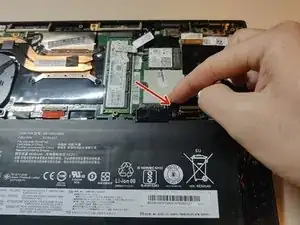

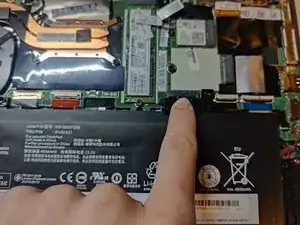

Drücke den Akkustecker fest nach unten, bis er richtig gut sitzt.

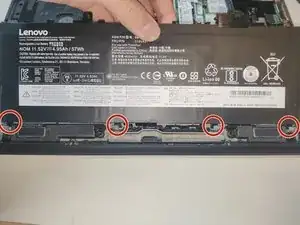

Drehe die vier Schrauben am Akku hinein.

Schritt 12

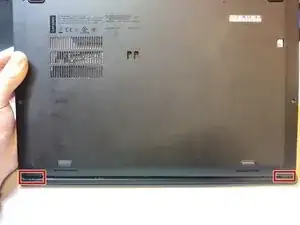

Richte die Laschen in den unteren Ecken der Bodenplatte mit den Rasten am Gerät aus und schiebe die Laschen hinein. Setze die Bodenplatte auf das Gerät ab.
Drücke die Bodenplatte an den markierten Stellen gut fest, bis die Rasten einschnappen. Das sollte laut knacken.

Schritt 13

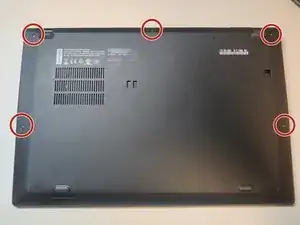

Schraube die Bodenplatte mit den fünf markierten Schrauben fest.

Schritt 14

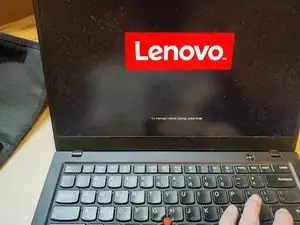

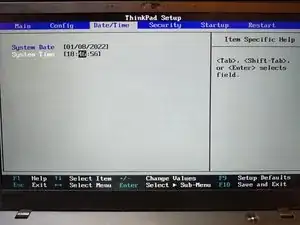

Schalte den Laptop ein. Wenn die Displayanzeige erscheint, drücke die "Enter"-Taste, um das Hochfahren zu unterbrechen. Folge den Anweisungen auf dem Display, bis du im Setup/BIOS-Menü bist.
Nach dem Austausch der CMOS-Batterie kann es sein, dass das Gerät beim ersten Mal erst startet, wenn das Ladekabel angeschlossen ist.
Folge den Anzeigen auf dem Display, um die Systemzeit/das Datum im BIOS korrekt zu setzen.
Folge den Anweisungen auf dem Display und speichere die Änderungen ab. Verlasse das BIOS-Menü.
