MODRETRO Chromatic zerlegen

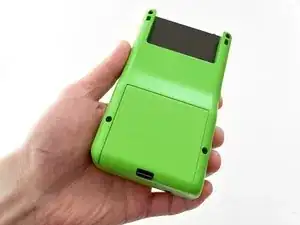

Drücke die Entriegelung am Batteriefachdeckel nach oben, bis der Deckel aufspringt.

Hebe die Abdeckung hoch und lege sie beiseite.

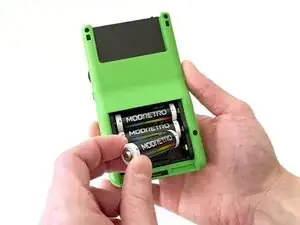

Entferne die Batterien.

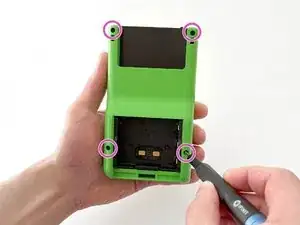

Drehe die vier Tri-wing Y1 Schrauben an der Rückseite heraus.

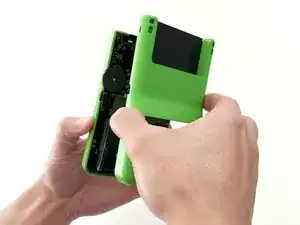

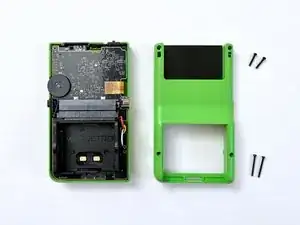

Hebe die Rückabdeckung hoch und entferne sie.

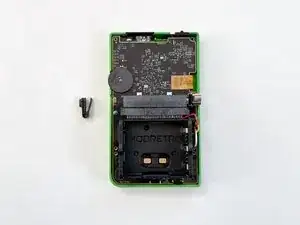

Hebe die Menütaste vom Pfosten ab. Sie löst sich ohne großen Widerstand.

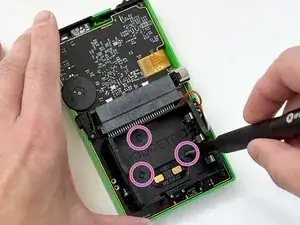

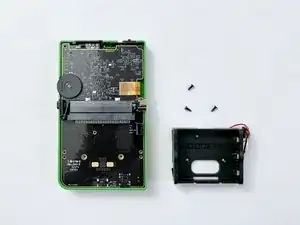

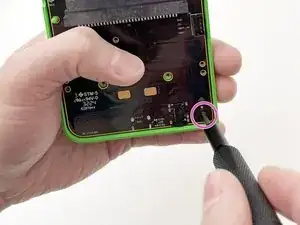

Entferne die drei Tri-wing Y1 Schrauben am Batteriefach.

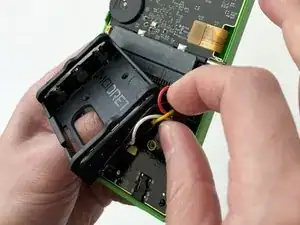

Löse den Stecker des Batteriefachs.

Drehe die einzelne Tri-wing Y1 Schraube an der Platine heraus.

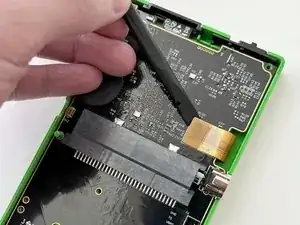

Löse das Flachbandkabel zum LCD behutsam von der Platine ab.

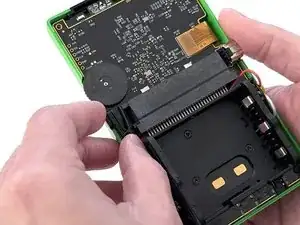

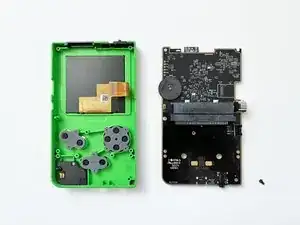

Entferne die Platine vorsichtig vom vorderen Gehäuseteil.

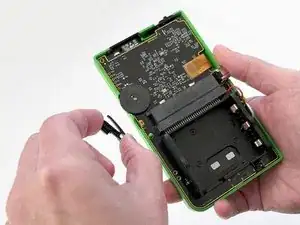

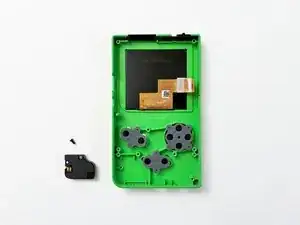

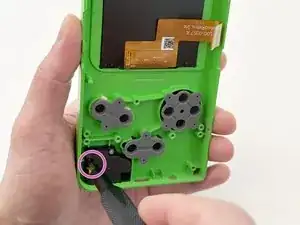

Drehe die einzelne Tri-wing Y1 Schraube vom Lautsprechermodul ab.

Entferne das Lautsprechermodul vorsichtig vom vorderen Gehäuseteil.

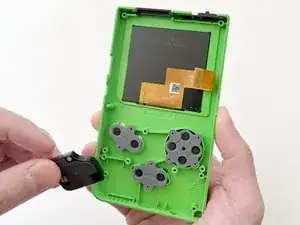

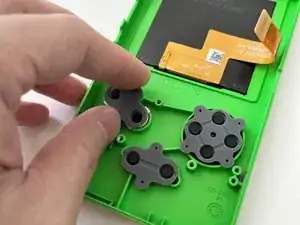

Entferne die drei elastischen Tastenmatten aus ihren Öffnungen.

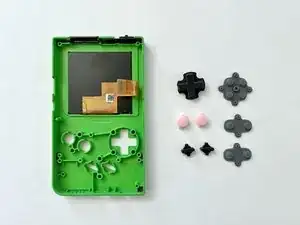

Entferne die Tasten und das D-Pad mit einer Pinzette oder deiner Hand aus dem Gehäuse. Wenn du das Gehäuse umdrehst, fallen die Tasten frei heraus.

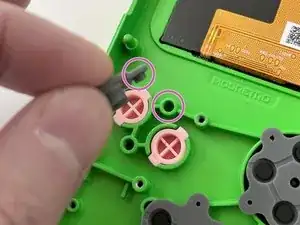

Achte beim Zusammenbau darauf, dass die Tastenmatten gut in den Taschen im Gehäuse sitzen.

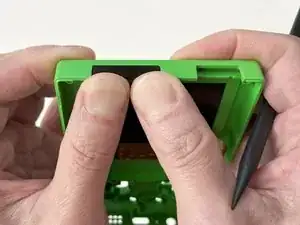

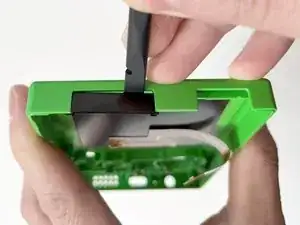

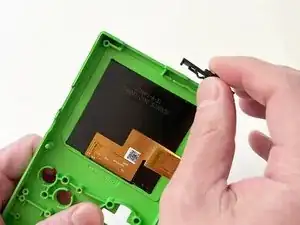

Schiebe vorsichtig einen Spudger zwischen das Infrarotfenster und das vordere Gehäuseteil und trenne es ab.

Beachte, dass die Seite mit der Lippe zuerst zum vorderen Gehäuseteil eingesetzt wird.

Drücke es fest hinein, bis es gut im Gehäuse sitzt.

Hebe die Einschalttaste vom vorderen Gehäuseteil ab. Dies sollte ganz leicht gehen.

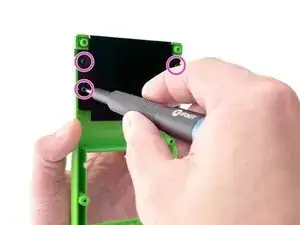

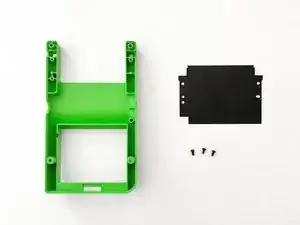

Entferne die drei Tri-wing Y1 Schrauben von der Abdeckung der Cartridge.

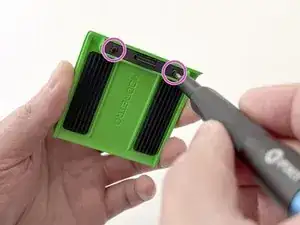

Entferne die beiden Tri-wing Y1 Schrauben, mit denen die Abdeckung des Riegels befestigt ist.

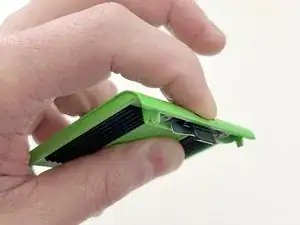

Drücke den Riegel des Batteriefachs ganz ein. Die Feder der Klappe sollte abspringen, entferne sie dann.

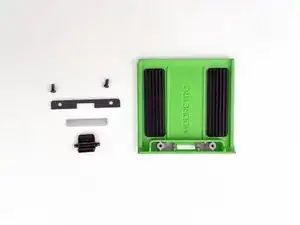

Wenn die Feder weg ist, lässt sich das ganze Schloss leicht zur Unterseite des Batteriefachs hin entfernen.
