MacBook Air 15" (2023) Kopfhörerbuchse tauschen

Fahre dein MacBook herunter und stecke alle Kabel aus.

Schließe den Bildschirm, drehe den Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.

Entferne die vier 6,4 mm langen P5 Pentalobe Schrauben, mit denen das Gehäuseunterteil befestigt ist.

Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.

Ziehe den Saugheber hoch, bis ein Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zur unteren rechten Ecke, um die erste Klammer zu lösen.

Schiebe das Plektrum um die Ecke und entlang der rechten Seite, um die nächsten zwei Klammern zu lösen.

Setze das Plektrum in den ursprünglichen durch den Saugheber erzeugten Spalt ein.

Schiebe das Plektrum nun um die linke untere Ecke und dann an der linken Seitenkante entlang nach oben, um die restlichen drei Klammern zu lösen.

Halte das untere Gehäuseteil flach zum Gehäuse und schiebe es fest und gerade von der hinteren Kante weg, und zwar jeweils eine Ecke nach der anderen, bis sich die Schublaschen lösen.

Entferne nun das untere Gehäuseteil.

Setze das untere Gehäuseteil auf und richte die Schublaschen mit den Schraubenköpfen, die sie verdecken, aus. Drücke das untere Gehäuseteil herunter und schiebe es zur hinteren Kante hin, bis die Laschen einrasten.

Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es ringsum fest nach unten, um die darunter liegenden sechs Clips einrasten zu lassen.

Ziehe das Klebeband über der Abdeckung des Akkusteckers mit einer stumpfen Pinzette oder deinen Fingern ab.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 1,5 mm langen Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Entferne die Abdeckung.

Heble den Akkustecker mit einem Plektrum hoch und trenne ihn ab.

Benutze einen 3IP Torx Plus Schraubendreher, um folgende Schrauben zu entfernen:

Zwei 2,6 mm lange Schrauben, mit denen die Abdeckung des linken Scharniers befestigt ist

Zwei 1,5 mm lange Schrauben, mit denen die Abdeckung des Lautsprecherkabels befestigt ist

Entferne die Abdeckung des Lautsprecherkabels.

Setze einen Spudger mit der Spitze in eines der Schraubenlöcher in der Abdeckung des linken Scharniers.

Schiebe die Scharnierabdeckung von der rückseitigen Kante weg.

Entferne die Scharnierabdeckung.

Heble den Druckstecker des rechten Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die drei Schrauben, mit denen der rechte Lautsprecher befestigt ist:

Eine 5,5 mm lange 4IP Torx Plus Schraube

Eine 2,7 mm lange 4IP Torx Plus Schraube

Eine 3,5 mm lange 6IP Torx Plus Schraube

Hebe die linke Seitenkante des Lautsprechers über den Rahmen, schiebe ihn nach links und entferne ihn.

Entferne das Schaumstoffpad von der Abdeckung über dem Druckstecker der Kopfhörerbuchse an der linken Kante des Logic Boards mit einer Pinzette oder deinen Fingern.

Entferne die 1,5 mm langen Torx T3 Schrauben, mit der die Abdeckung über dem Druckstecker der Kopfhörerbuchse befestigt ist.

Entferne die Abdeckung über dem Druckstecker der Kopfhörerbuchse.

Heble den Druckstecker der Kopfhörerbuchse mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Heble den Druckstecker der Öffnungswinkelsensors mit dem spitzen Ende des Spudgers hoch und trenne ihn vom oberen Kabel der Kopfhörerbuchse ab.

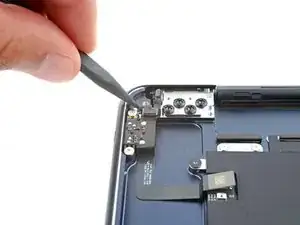

Setze einen Spudger mit der Spitze unter das obere Kabel der Kopfhörerbuchse.

Hebe das Kabel vorsichtig an, um die Klebeverbindung zu lösen.

Löse behutsam das untere Kabel der Kopfhörerbuchse vom Rahmen ab.

Wenn die Kabel zu deiner neuen Kopfhörerbuchse mit Klebestreifen ausgestattet ist, dann ziehe die Schutzfolien ab und drücke die Kabel am Rahmen fest.

Wenn keine Klebestreifen vorhanden sind, dann klebe die Kabel mit doppelseitigem Klebeband, wie z.B. Tesaband am Rahmen fest.

Entferne die beiden 4,8 mm langen Torx T5 Schrauben, mit denen die Kopfhörerbuchse befestigt ist.

Schiebe die Kopfhörerbuchse aus ihrer Vertiefung heraus und entferne sie.
