Einleitung
Diese Anleitung zeigt, wie der MagSafe Anschluss im MacBook Air 15" von 2023 ausgetauscht wird.
Möglicherweise musst du den MagSafe Anschluss deines MacBook austauschen, wenn es nicht mehr zuverlässig aufgeladen werden kann, oder nur dann, wenn das Ladekabel in einer bestimmten Position gehalten wird. Bevor du den MagSafe Anschluss auswechselst, Versuche es zuerst mit einem anderen Ladegerät, damit du es als Ursache sicher ausschließen kannst.
-
-
Fahre dein MacBook herunter und stecke alle Kabel aus.
-
Schließe den Bildschirm, drehe den Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.
-
-
-
Entferne die vier 6,4 mm langen P5 Pentalobe Schrauben, mit denen das Gehäuseunterteil befestigt ist.
-
-
-
Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.
-
Ziehe den Saugheber hoch, bis ein Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum zur unteren rechten Ecke, um die erste Klammer zu lösen.
-
Schiebe das Plektrum um die Ecke und entlang der rechten Seite, um die nächsten zwei Klammern zu lösen.
-
-
-
Setze das Plektrum in den ursprünglichen durch den Saugheber erzeugten Spalt ein.
-
Schiebe das Plektrum nun um die linke untere Ecke und dann an der linken Seitenkante entlang nach oben, um die restlichen drei Klammern zu lösen.
-
-
-
Halte das untere Gehäuseteil flach zum Gehäuse und schiebe es fest und gerade von der hinteren Kante weg, und zwar jeweils eine Ecke nach der anderen, bis sich die Schublaschen lösen.
-
-
-
Entferne nun das untere Gehäuseteil.
-
Setze das untere Gehäuseteil auf und richte die Schublaschen mit den Schraubenköpfen, die sie verdecken, aus. Drücke das untere Gehäuseteil herunter und schiebe es zur hinteren Kante hin, bis die Laschen einrasten.
-
Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es ringsum fest nach unten, um die darunter liegenden sechs Clips einrasten zu lassen.
-
-
-
Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 1,5 mm langen Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.
-
Entferne die Abdeckung.
-
-
-
Nimm einen 3IP Torx Plus Schraubendreher und entferne folgende Schrauben:
-
Zwei 2,6 mm lange Schrauben, mit denen die Abdeckung des rechten Scharniers befestigt ist
-
Zwei 1,5 mm lange Schrauben, mit denen die Abdeckung des Lautsprecherkabels befestigt ist
-
-
-
Setze einen Spudger mit der Spitze in eines der Schraubenlöcher in der Abdeckung des rechten Scharniers.
-
Schiebe die Scharnierabdeckung von der rückseitigen Kante weg.
-
Entferne die Scharnierabdeckung.
-
-
-
Heble den Druckstecker des linken Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-
Entferne die drei Schrauben, mit denen der linke Lautsprecher befestigt ist:
-
Eine 5,5 mm lange 4IP Torx Plus Schraube
-
Eine 2,7 mm lange 4IP Torx Plus Schraube
-
Eine 3,5 mm lange 6IP Torx Plus Schraube
-
-
-
Hebe die linke Seitenkante des Lautsprechers über den Rahmen, schiebe ihn nach rechts und entferne ihn.
-
-
-
Entferne die drei 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung über den Anschlüssen befestigt ist.
-
Entferne die Abdeckung.
-
-
-
Ziehe das Kabel zum MagSafe-Anschluss langsam vom Rahmen ab, um den Kleber zu lösen.
-
Wenn am Kabel zum neuen MagSafe-Anschluss Kleber angebracht ist, dann ziehe die Schutzfolie ab und drücke das Kabel am Rahmen fest.
-
Wenn kein Kleber vorhanden ist, dann klebe das Kabel mit doppelseitigem Klebeband, wie z.B. Tesaband am Rahmen fest.
-
-
-

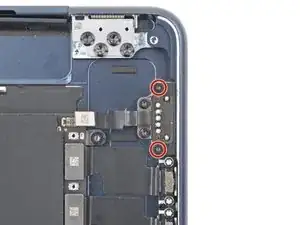

Entferne die beiden 3,3 mm langen Torx T3 Schrauben, mit denen die Metallklemme am MagSafe-Anschluss befestigt ist.
-

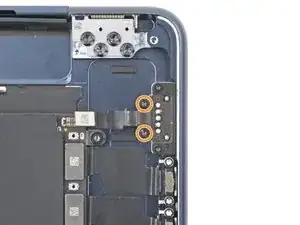

Entferne die beiden 2,7 mm langen Torx T5 Schrauben, mit denen der MagSafe-Anschluss am Rahmen befestigt ist.
-
-
-
Entferne die Klemme von der Oberseite des MagSafe-Anschlusses.
-
Drehe die beiden 3,3 mm langen Schrauben teilweise hinein, um die Klemme zu sichern, ziehe die Schrauben aber noch nicht an an.
-
Drücke die Klemme unter die Leiste am Rahmen und halte ihn fest. Zum Abschluss ...
-
...ziehe die Schrauben fest.
-
-
-
Entferne den MagSafe-Anschluss.
-
Drehe die beiden 2,7 mm langen Befestigungsschrauben des MagSafe-Anschlusses teilweise ein.
-
Richte den Anschluss aus.
-
Ziehe dann die Schrauben endgültig fest.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Lief die Reparatur nicht wie geplant? Probiere es zunächst mit einigen grundsätzlichen Problemlösungen nach Reparaturen. In unserem Forum kannst du Hilfe bei der Fehlersuche finden.
