MacBook Air 15" (2023) Trackpad tauschen

Fahre dein MacBook herunter und stecke alle Kabel aus.

Schließe den Bildschirm, drehe den Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.

Entferne die vier 6,4 mm langen P5 Pentalobe Schrauben, mit denen das Gehäuseunterteil befestigt ist.

Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.

Ziehe den Saugheber hoch, bis ein Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zur unteren rechten Ecke, um die erste Klammer zu lösen.

Schiebe das Plektrum um die Ecke und entlang der rechten Seite, um die nächsten zwei Klammern zu lösen.

Setze das Plektrum in den ursprünglichen durch den Saugheber erzeugten Spalt ein.

Schiebe das Plektrum nun um die linke untere Ecke und dann an der linken Seitenkante entlang nach oben, um die restlichen drei Klammern zu lösen.

Halte das untere Gehäuseteil flach zum Gehäuse und schiebe es fest und gerade von der hinteren Kante weg, und zwar jeweils eine Ecke nach der anderen, bis sich die Schublaschen lösen.

Entferne nun das untere Gehäuseteil.

Setze das untere Gehäuseteil auf und richte die Schublaschen mit den Schraubenköpfen, die sie verdecken, aus. Drücke das untere Gehäuseteil herunter und schiebe es zur hinteren Kante hin, bis die Laschen einrasten.

Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es ringsum fest nach unten, um die darunter liegenden sechs Clips einrasten zu lassen.

Ziehe das Klebeband über der Abdeckung des Akkusteckers mit einer stumpfen Pinzette oder deinen Fingern ab.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 1,5 mm langen Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Entferne die Abdeckung.

Heble den Akkustecker mit einem Plektrum hoch und trenne ihn ab.

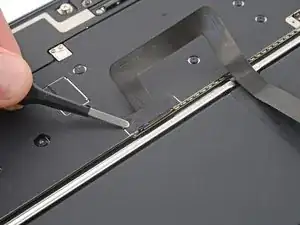

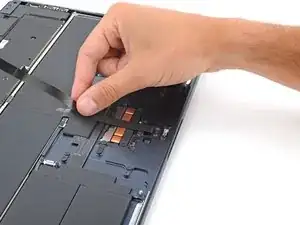

Entferne das Klebeband mit einer Pinzette oder deinen Fingern vom Trackpadkabel.

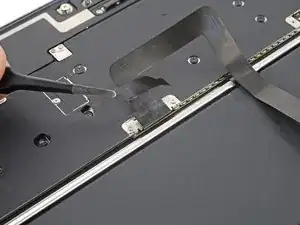

Ziehe das Kabel von der Abdeckung ab, um die Klebeverbindung zu lösen.

Wenn das Trackpadkabel mit Klebestreifen ausgestattet ist, dann ziehe die beiden Schutzfolien ab und drücke das Kabel am Trackpad fest.

Wenn keine Klebestreifen angebracht sind, dann klebe es mit doppelseitigem Klebeband, wie z.B. Tesaband am Trackpad fest.

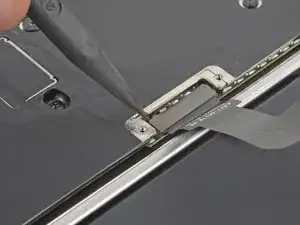

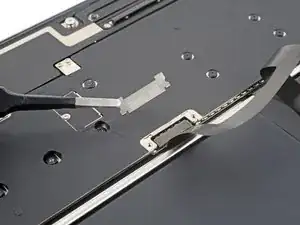

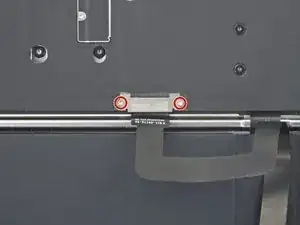

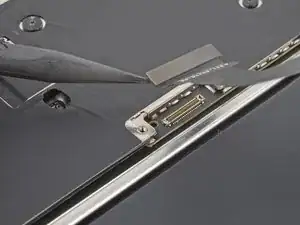

Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

Entferne die Abdeckung.

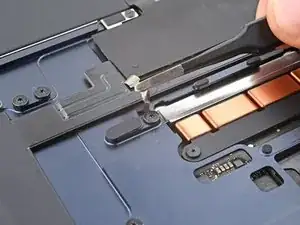

Heble den Druckstecker des Trackpadkabels mit der Spudgerspitze hoch und trenne ihn vom Logic Board ab.

Lege einen erwärmten iOpener zwei Minuten lang auf das Trackpadkabel, um die Kleber zwischen Kabel und Rahmen aufzuweichen.

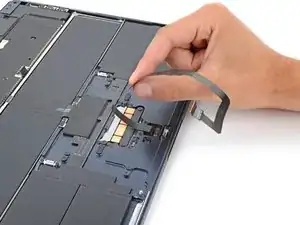

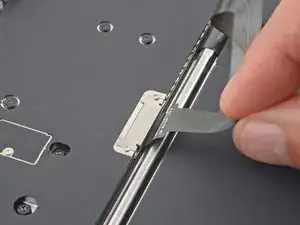

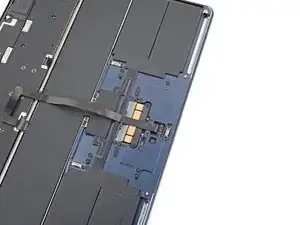

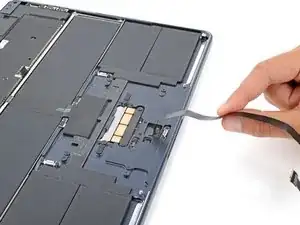

Ziehe das Trackpadkabel zur Unterkante des MacBooks hin, um es vom Rahmen abzulösen.

Wenn das Trackpadkabel mit Klebestreifen ausgestattet ist, dann ziehe die beiden Schutzfolien ab und drücke das Kabel am Rahmen fest.

Wenn keine Klebestreifen angebracht sind, dann klebe es mit doppelseitigem Klebeband, wie z.B. Tesaband am Rahmen fest.

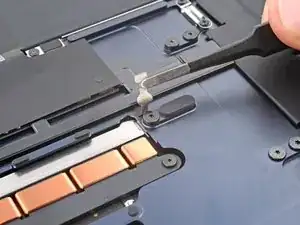

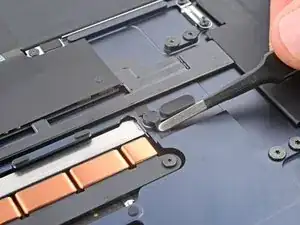

Ziehe das Klebeband behutsam mit einer stumpfen Pinzette von den Schrauben ab.

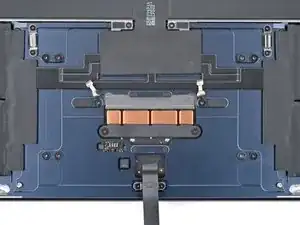

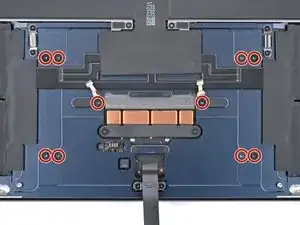

Entferne die zehn 4 mm langen Torx T5 Schrauben, mit denen das Trackpad befestigt ist.

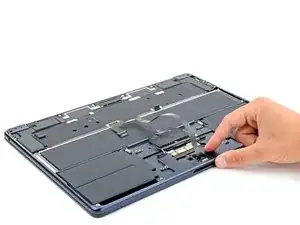

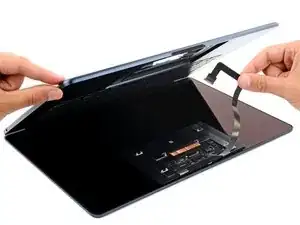

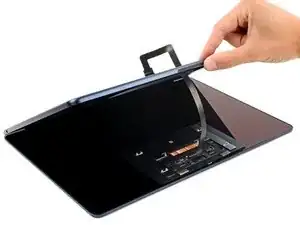

Öffne das MacBook langsam, das Trackpad sollte auf dem Display liegen bleiben.

Führe das Trackpadkabel durch seinen Ausschnitt im Rahmen.

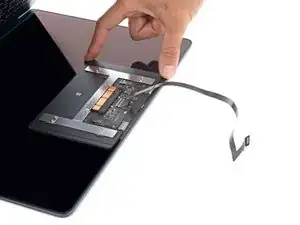

Entferne das Trackpad vom Display.

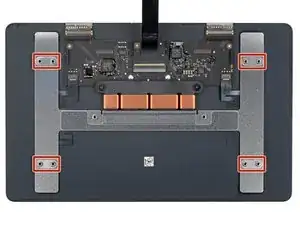

Achte darauf, dass die vier Unterlegscheiben auf den Schraubenpfosten liegen, bevor du das Trackpad einbaust.

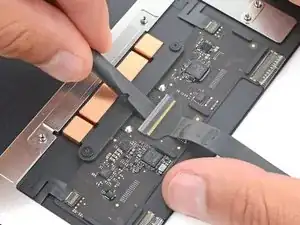

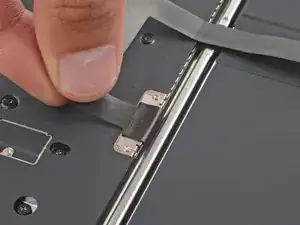

Klappe den scharnierartigen Sicherungsbügel am ZIF-Anschluss des Trackpad-Kabels hoch.

Klappe den Sicherungsbügel herunter, um das Kabel zu sichern.

Wenn dein Kabel mit Klebestreifen ausgestattet ist, dann ziehe die Schutzfolie ab und drücke das Kabel am Trackpad fest.

Wenn kein Klebestreifen vorhanden ist, dann klebe das Kabel mit doppelseitigem Klebeband, wie z.B. Tesaband am Trackpad fest.

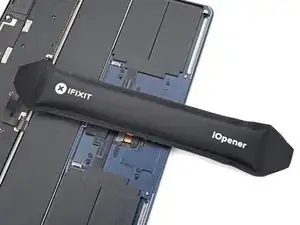

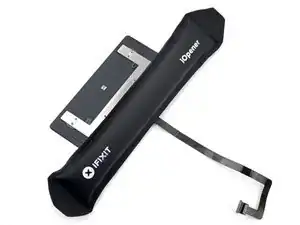

Lege einen erwärmten iOpener zum Aufweichen des Klebers zwei Minuten lang auf die Unterkante des Trackpadkabels.

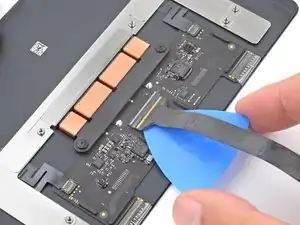

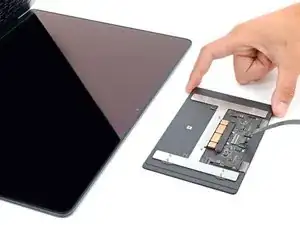

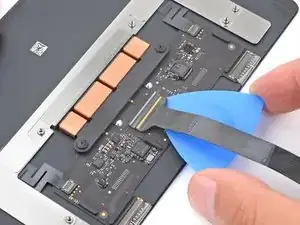

Schiebe ein Plektrum unter dem Trackpadkabel hin und her, um es vom Trackpad zu lösen.

Ziehe das Trackpadkabel aus dem Anschluss heraus und entferne es.
