MacBook Air 2022 (M2) Trackpad tauschen

Geschrieben von: Spencer Day

Kommentare: 7

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Diese Anleitung zeigt, wie das Trackpad im MacBook Air 2022 (M2) ausgetauscht werden kann.

Werkzeuge

Ersatzteile

Schritt 1

Bevor du beginnst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.
Fahre dein MacBook herunter und stecke alle Kabel aus.
Schließe den Bildschirm, drehe Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.

Schritt 2

Entferne die vier 6,4 mm langen Pentalobe P5 Schrauben, mit denen das Gehäuseunterteil befestigt ist:
Zwei Schrauben mit einem kurzen Gewindeteil in der Nähe der Scharniere
Zwei Schrauben mit einem langen Gewindeteil an der Vorderseite des MacBooks
Halte die Schrauben während der Reparatur gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt, sonst kann das Gerät beschädigt werden.

Schritt 3

Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.
Ziehe den Saugheber fest und gleichmässig hoch, bis ein schmaler Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.
Setze ein Plektrum in den Spalt ein.

Schritt 4

Während jedem der nächten vier Schritte solltest du spüren und hören, wie sich die einzelnen vier Klammern lösen. Wenn nicht, setze das Plektrum tiefer ein und versuche es erneut.
Schiebe das Plektrum in die untere rechte Ecke um die erste Klammer zu lösen.
Schiebe das Plektrum um die Ecke herum und an der rechten Kante nach oben, so dass sich die nächste Klammer löst.

Schritt 5

Setze das Plektrum in den ursprünglichen durch den Saugheber erzeugten Spalt ein.
Schiebe das Plektrum nun um die linke untere Ecke und dann an der linken Seitenkante entlang nach oben, um die restlichen zwei Klammern zu lösen.

Schritt 6

Das untere Gehäuseteil des MacBook Pro ist mit vier Schublaschen fest verbunden. Um diese Laschen zu lösen, brauchst du ziemlich viel Kraft. Um deine Hände vor Verletzungen an den scharfen Kanten des unteren Gehäuseteils zu schützen, solltest du Handschuhe tragen.
Halte das untere Gehäuseteil flach und ziehe es fest und gerade von der hinteren Kante weg, und zwar jeweils eine Ecke nach er anderen, bis sich die Schublaschen lösen.
Ziehe die Abdeckung nicht nach oben, bevor sie ganz abgetrennt ist.

It's obvious once you know how, but I think that stating the direction of force you apply to the lower case (towards the front) to separate the sliding tabs would be helpful.

Thank you for the great instructions!

Tatsuya Takahashi -

The back tabs are meant to slide down towards the track pad. Do not pull up on the back tabs

nick mulvaine -

Using the iFixit opening tool from the toolkit and applying a moderate amount of force between the edge of the lower case and the inner lip of the main body (not the hinge!) worked better for me.

Zach -

Schritt 7

Entferne nun das untere Gehäuseteil.
So wird es wieder zusammengebaut:
Setze das untere Gehäuseteil auf und richte die Schublaschen mit den Schraubenköpfen, die sie verdecken, aus. Drücke das untere Gehäuseteil herunter und schiebe es zur hinteren Kante hin, bis die Laschen einrasten. Halte dann an.
Wenn eine Lasche eingerastet ist, passt die andere vielleicht nicht mehr richtig. Kontrolliere beide Laschen während du schiebst, an der Rückseite darf kein Spalt sein.
Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es ringsum fest nach unten, um die darunter liegenden vier Clips einrasten zu lassen.
Du solltest vier klare Klickgeräusche hören und fühlen, wenn sie wieder einrasten.

Nice !

Clay Eickemeyer -

I'd bet that if iFixit was to source upgraded replacement lower case 'feet' with a material like nearly any earlier macbook air or pros had--less hard and slippery--they'd sell a lot of them. I'd buy several sets. The OEM feet are horrible and not very 'Apple' in quality.

Walt Keyes -

Schritt 8

Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Schritt 9

Entferne die Abdeckung des Akkusteckers.

Schritt 10

Heble den Druckstecker des Akkus mit einem Plektrum hoch und trenne ihn ab.
Um einen Druckstecker wieder anzuschließen, musst du ihn erst über dem Anschluss ausrichten. Drücke ihn dann auf einer Seite herunter, bis er einrastet, wiederhole anschließend auf der anderen Seite. Wahrscheinlich benötigst du mehrere Versuche, bis es klappt.

Schritt 11

Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

Schritt 12

Schiebe die Abdeckung des Trackpadkabels mit einem Spudger oder deinen Fingern aus dem Weg, um Zugang zum darunterliegenden Druckstecker zu erhalten.

Schritt 13

Heble den Druckstecker am Trackpadkabel mit der Spudgerspitze hoch und trenne ihn ab.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

Schritt 14

Das Trackpadkabel ist an ein paar Stellen mit schwachem Kleber an Rahmen befestigt.
Ziehe es vorsichtig nach oben, bis es sich vom Rahmen löst.
Beim Zusammenbau musst du eventuell etwas neuen Kleber verwenden, wenn der alte nicht mehr gut haftet.

Schritt 15

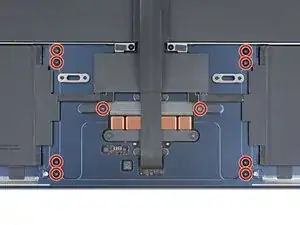

Entferne die zehn 4 mm langen Torx T5 Schrauben, mit denen das Trackpad befestigt ist.

Schritt 16

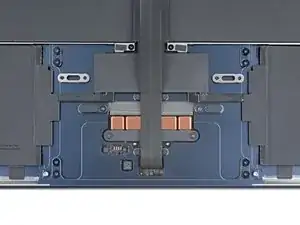

Sei bei diesem Schritt sehr vorsichtig und achte auf die sechs Unterlegscheiben, die auf den Schraubenpfosten des Trackpads liegen. Verliere sie nicht, ohne sie passt das Trackpad nicht richtig.

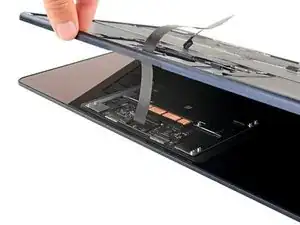

Öffne das MacBook langsam, das Trackpad sollte auf dem Display liegen bleiben.

Schritt 17

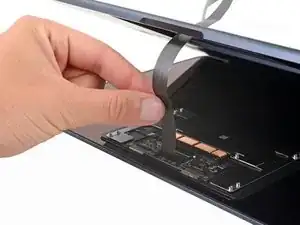

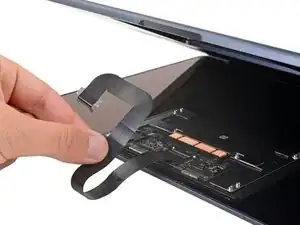

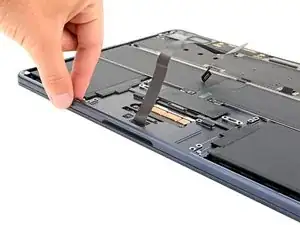

Führe das Trackpad-Flachbandkabel durch seine Öffnung im Rahmen.

Schritt 18

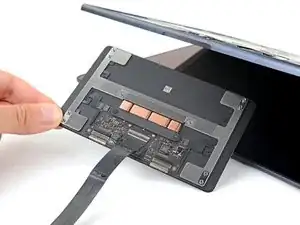

Entferne das Trackpad.
Bevor du das neue Trackpad einbaust:
Kontrolliere, ob ein Flachbandkabel am neuen Trackpad angeschlossen ist. Wenn nötig übertrage das alte Trackpadkabel, oder baue ein neues ein.

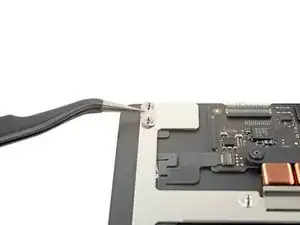

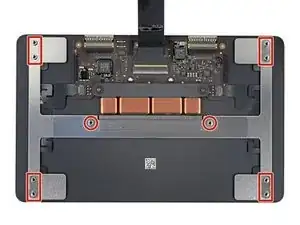

Achte darauf, dass die sechs Metallunterlegscheiben auf den Schraubenpfosten liegen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
