Einleitung

Diese Anleitung zeigt, wie der Touch-ID-Sensor/die Einschalttaste im MacBook Air 13" von 2022 ausgetauscht wird.

Wenn Touch-ID nicht mehr richtig funktioniert, musst du möglicherweise den Sensor austauschen.

Damit Touch ID weiterhin funktioniert musst du auch das Logic Board durch ein neues ersetzen, das mit dem Touch-ID-Sensor gekoppelt ist. Der originale Touch ID Sensor des MacBook Airs ist ab Werk mit dem Logic Board gekoppelt — und ohne Apples proprietäres Kalibrierverfahren funktioniert sogar ein originaler Apple Touch ID Sensor eines anderen MacBooks nicht.

Hinweis: Um den Touch-ID-Sensor auszutauschen, müssen das Logic Board und der rechte Lautsprecher entfernt werden.

  1. lquDimvZWHVcGkIF
    lquDimvZWHVcGkIF
    MrBPlfJiyDeCh3Xy
    GiVPDUTQKCcVHQEp
    • Bevor du beginnst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.

    • Fahre dein MacBook herunter und stecke alle Kabel aus.

    • Schließe den Bildschirm, drehe Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.

  2. UU3OByKvXHdj5Y2H
    UU3OByKvXHdj5Y2H
    IiKX3lhcjAkhlYAf
    • Entferne die vier 6,4 mm langen Pentalobe P5 Schrauben, mit denen das Gehäuseunterteil befestigt ist:

    • Zwei Schrauben mit einem kurzen Gewindeteil in der Nähe der Scharniere

    • Zwei Schrauben mit einem langen Gewindeteil an der Vorderseite des MacBooks

    • Halte die Schrauben während der Reparatur gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt, sonst kann das Gerät beschädigt werden.

  3. dokINhbATeVrKXtr
    dokINhbATeVrKXtr
    TjUylLnpiHfWk2sV
    m6fVPUBtNhtoYYHl
    • Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.

    • Ziehe den Saugheber fest und gleichmässig hoch, bis ein schmaler Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.

    • Setze ein Plektrum in den Spalt ein.

  4. BoDqyqxbGBlggTvo
    BoDqyqxbGBlggTvo
    pY1Qrw1jHD1iDd2b
    UBVsUaYNRIMIAlaU
    • Während jedem der nächten vier Schritte solltest du spüren und hören, wie sich die einzelnen vier Klammern lösen. Wenn nicht, setze das Plektrum tiefer ein und versuche es erneut.

    • Schiebe das Plektrum in die untere rechte Ecke um die erste Klammer zu lösen.

    • Schiebe das Plektrum um die Ecke herum und an der rechten Kante nach oben, so dass sich die nächste Klammer löst.

  5. BkegaQVYCGs6e6uo
    BkegaQVYCGs6e6uo
    uARqMGT1yaE2uhOn
    Lo1ugnNCtcNL1Qyj
    • Setze das Plektrum in den ursprünglichen durch den Saugheber erzeugten Spalt ein.

    • Schiebe das Plektrum nun um die linke untere Ecke und dann an der linken Seitenkante entlang nach oben, um die restlichen zwei Klammern zu lösen.

  6. JxjCoOqbtL6riXKd
    JxjCoOqbtL6riXKd
    bXZHWpvubTHOOBVP
    AuNBkdMIobCVlYIC
    • Das untere Gehäuseteil des MacBook Pro ist mit vier Schublaschen fest verbunden. Um diese Laschen zu lösen, brauchst du ziemlich viel Kraft. Um deine Hände vor Verletzungen an den scharfen Kanten des unteren Gehäuseteils zu schützen, solltest du Handschuhe tragen.

    • Halte das untere Gehäuseteil flach und ziehe es fest und gerade von der hinteren Kante weg, und zwar jeweils eine Ecke nach er anderen, bis sich die Schublaschen lösen.

    • Ziehe die Abdeckung nicht nach oben, bevor sie ganz abgetrennt ist.

    It's obvious once you know how, but I think that stating the direction of force you apply to the lower case (towards the front) to separate the sliding tabs would be helpful.

    Thank you for the great instructions!

    Tatsuya Takahashi -

    The back tabs are meant to slide down towards the track pad. Do not pull up on the back tabs

    nick mulvaine -

    Using the iFixit opening tool from the toolkit and applying a moderate amount of force between the edge of the lower case and the inner lip of the main body (not the hinge!) worked better for me.

    Zach -

  7. dQ1idM13kbRF6NQC
    dQ1idM13kbRF6NQC
    UqDpUWQXDrMQDWSf
    bXP3i6XCG1BSaeBP
    • Entferne nun das untere Gehäuseteil.

    • So wird es wieder zusammengebaut:

    • Setze das untere Gehäuseteil auf und richte die Schublaschen mit den Schraubenköpfen, die sie verdecken, aus. Drücke das untere Gehäuseteil herunter und schiebe es zur hinteren Kante hin, bis die Laschen einrasten. Halte dann an.

    • Wenn eine Lasche eingerastet ist, passt die andere vielleicht nicht mehr richtig. Kontrolliere beide Laschen während du schiebst, an der Rückseite darf kein Spalt sein.

    • Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es ringsum fest nach unten, um die darunter liegenden vier Clips einrasten zu lassen.

    • Du solltest vier klare Klickgeräusche hören und fühlen, wenn sie wieder einrasten.

    I'd bet that if iFixit was to source upgraded replacement lower case 'feet' with a material like nearly any earlier macbook air or pros had--less hard and slippery--they'd sell a lot of them. I'd buy several sets. The OEM feet are horrible and not very 'Apple' in quality.

    Walt Keyes -

  8. DP2BQNffNgdKM1dp
    • Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

  9. 2UVCE1lqOt3ViR3I
    2UVCE1lqOt3ViR3I
    JCSnLNLOpWoUBEM2
    • Entferne die Abdeckung des Akkusteckers.

  10. TLUsv2wJrhFsJtLN
    TLUsv2wJrhFsJtLN
    TnjVCuugvheTD3RO
    • Heble den Druckstecker des Akkus mit einem Plektrum hoch und trenne ihn ab.

    • Um einen Druckstecker wieder anzuschließen, musst du ihn erst über dem Anschluss ausrichten. Drücke ihn dann auf einer Seite herunter, bis er einrastet, wiederhole anschließend auf der anderen Seite. Wahrscheinlich benötigst du mehrere Versuche, bis es klappt.

  11. NSPxdeqtO1JUvbxB
    NSPxdeqtO1JUvbxB
    g41WQtMp5dLLJlDa
    • Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

  12. tc4JdLh4FQjJvLAv
    tc4JdLh4FQjJvLAv
    IkHGQ2jCQ34fLaRM
    • Schiebe die Abdeckung des Trackpadkabels mit einem Spudger oder deinen Fingern aus dem Weg, um Zugang zum darunterliegenden Druckstecker zu erhalten.

  13. kDYIrfrnwEkqPsXa
    kDYIrfrnwEkqPsXa
    6CEOTmQeUPpoBYgX
    • Heble den Druckstecker am Trackpadkabel mit der Spudgerspitze hoch und trenne ihn ab.

    • Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

  14. kebHJh5MREfKeChO
    kebHJh5MREfKeChO
    yXHTMYe5o5TVlUuK
    • Löse den Schaumstoff von der Abdeckung des unteren Displaykabels ab und entferne ihn, so dass eine verborgene Schraube sichtbar wird.

  15. GhFFLpSVpKU1GbHZ
    GhFFLpSVpKU1GbHZ
    vbkVhjEc6TCmdgAB
    • Entferne die vierzehn 1,5 mm langen Torx T3 Schrauben, mit denen die verschiedenen Kabelabdeckungen befestigt sind.

  16. tDoRqVthgyBwLuH3
    tDoRqVthgyBwLuH3
    oHIUcWZjosMSaTVL
    HqNZAhumpdONQSyj
    • Entferne die sechs Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

    In step 16 (see here https://i.imgur.com/jbmTEsg.png) there are three screws retaining the inboard LCD connector cover. There is a piece of tape covering the centre screw, and it had me stumped for a minute (I am not vwery smart, am I 😂)

    Peter Newman -

  17. Z6XJOeLQvSEoY6Ud
    Z6XJOeLQvSEoY6Ud
    OGUwoZfW3uyRNoFV
    • Entferne die vier Schrauben, mit denen die Abdeckung des oberen Displaykabels befestigt ist:

    • Zwei 2,5 mm P2 Pentalobe Schrauben

    • Zwei 2,5 mm lange 3IP Torx Plus Schrauben

    • Die Pentalobe Schrauben müssen beim Zusammenbau in die Gewinde in ihren Schraubenlöchern in der Kunststoffhalterung eingedreht werden.

  18. yHBGcU5mdXnAjils
    yHBGcU5mdXnAjils
    vgZuC11qRkrJAUYZ
    • Entferne die Abdeckung des oberen Displaykabels und der Kunstoffhalterung.

    • Achte beim Zusammenbau darauf, dass die obere Lippe der metallenen Kabelabdeckung in den Schlitz in der Kunstoffhalterung eingreift.

  19. 2toVgNqvDjmp3LAX
    2toVgNqvDjmp3LAX
    uOGQURX1qQxBARDv
    4l1XKrQUMwR4N5cf
    • Heble beide Druckstecker der Displaykabel mit der Spudgerspitze hoch und trenne sie ab.

  20. b2RpNaD1nCBYql1I
    b2RpNaD1nCBYql1I
    ZEA4KfDbu4ivGO4u
    • Trenne den Druckstecker der Mikrophon-Baugruppe direkt links vom Displaykabel ab.

    Does anybody know what this connects too?
    Is it part of the Holy Display Trinity (LCD LVDS, Backlight & Camera) or is this something else?

    OmeletteBaguette -

    Hi! Thank you for the comment. This is the microphone array connector. The guide has been updated!

    Spencer Day -

  21. ymENyfvnv5AZPwbg
    ymENyfvnv5AZPwbg
    ZOKpDPooXKV5tOCD
    B1dEUpq3UQEKtixJ
    • Trenne die Druckstecker des linken und rechten Lautsprechers ab.

  22. rEFdiOaWA6wwqG4U
    rEFdiOaWA6wwqG4U
    voBjG5XYdgaORVuG
    • Setze einen Spudger mit dem flachen Ende zwischen das Verbindungskabel und den Schraubenpfosten ein.

    • Heble nach oben und trenne das Verbindungskabel ab.

  23. vamcEeLCRiWvMHiq
    vamcEeLCRiWvMHiq
    WWEeHRitHGqKKQwF
    • Trenne den Druckstecker des MagSafe-Anschlusses ab.

  24. SZqOLGRsDkkEBCeP
    SZqOLGRsDkkEBCeP
    TPZaqnAkKAanTQSP
    qXirh6KhTqPM5M6l
    • Trenne die beiden Druckstecker des Thunderbolt-Anschlusses ab.

  25. WeItlAGWcdnimZFn
    WeItlAGWcdnimZFn
    IAMRqiVgPt1dyL2w
    SuGQA2tqHgPLTyE6
    • Fasse den ersten Antennenstecker so nah wie möglich am Anschluss mit einer Pinzette an.

    • Hebe ihn gerade nach oben und trenne das Kabel ab.

    • Die Antennenstecker auf dem Logic Board sind sehr empfindlich. Ziehe sie beim Abtrennen gerade nach oben, biege sie nicht zur Seite.

    • Wiederhole diesen Vorgang für das zweite Antennenkabel.

    • Um Antennestecker, so wie diese hier, wieder anzuschließen, musst du sie über ihren Anschlüssen ausrichten und mit dem flachen Ende des Spudgers nach unten drücken. Der Stecker sollte dann einschnappen. Das ist etwas knifflig und du musst es wahrscheinlich mehrmals probieren.

  26. coVEVuHYQZMsRrpo
    coVEVuHYQZMsRrpo
    WYM1CHZKNjV3Jsos
    • Entferne die neun Schrauben, mit denen das Logic Board befestigt ist:

    • Drei 3,8 mm lange Torx T5 Schrauben

    • Eine 3,6 mm lange Torx T5 Schraube

    • Zwei 3,4 mm lange Torx T5 Schrauben

    • Eine 3,1 mm lange Torx T5 Schraube

    • Zwei 2,7 mm lange 3IP Torx Plus Schrauben

  27. uT2EkY2svYxs3igN
    uT2EkY2svYxs3igN
    uJsLXWNrEM5eDIJp
    xosit6DTBFMSEdJG
    • Das Logic Board und seine Abdeckung sind miteinander verbunden und werden als Einheit ausgebaut.

    • Die Abdeckung geht über die linke Kante des Logic Boards hinaus und verbiegt sich leicht. Ziehe das Logic Board an dieser Seite nicht hoch.

    • Fasse das Logic Board an der rechten Seite und schiebe es zum Trackpad hin, bis es aus den Vorsprüngen nahe bei den Lautsprechern heraus ist.

    • Entferne das Logic Board.

  28. SSyYJdwRCCcrSvpT
    SSyYJdwRCCcrSvpT
    QnJc5pTxsMFHXBto
    • Überprüfe beim Zusammenbau, ob keine Kabel unter dem Board eingeklemmt sind, wenn du es wieder an seinen Platz zurücksetzt. Überprüfe sorgfältig jede dieser sieben Stellen:

    • Rechtes Lautsprecherkabel

    • Trackpadkabel

    • Displaykabel und Kabel der Mikrofonbaugruppe

    • Antennenkabel

    • Akkukabel

    • Linkes Lautsprecherkabel

    • Kabel zum USB-C-Anschluss und zum MagSafe-Anschluss

    Need to include the microphone array cable from Step 20 ;)

    Jeff Suovanen -

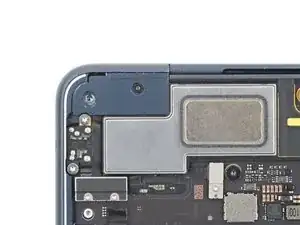

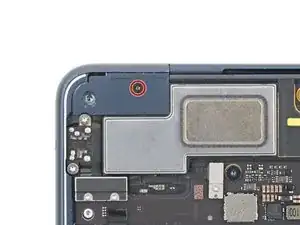

  29. xkFgkH4DCHCCeuEv
    xkFgkH4DCHCCeuEv
    ZM4F5g1kVrdLC4A6
    • Entferne die 2,6 mm lange 3IP Torx Plus Schraube, mit der die linke Scharnierabdeckung befestigt ist.

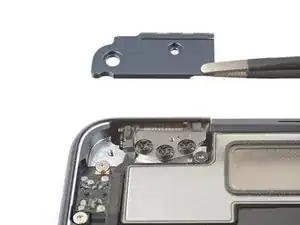

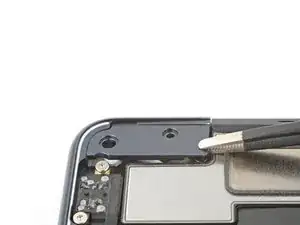

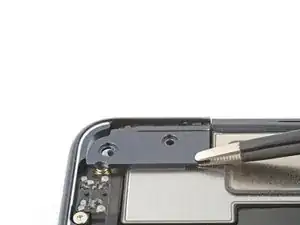

  30. RRVKAFslrwuWnjur
    RRVKAFslrwuWnjur
    GS2KmZKYBepZy2No
    QUlE5PXGL2uRALhB
    • Fasse die linke Scharnierabdeckung mit einer stumpfen Pinzette.

    • Ziehe die Abdeckung zur Unterseite des Laptops hin, dann nach oben, um sie aus ihrer Vertiefung zu lösen.

    • Ziehe nach oben und entferne die Scharnierabdeckung.

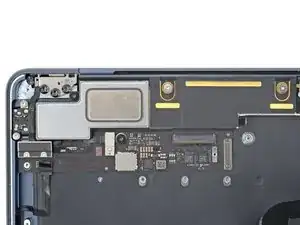

  31. NQ2DpPBhjA3JIMnv
    NQ2DpPBhjA3JIMnv
    IkQKyNp2EbIJUUa2
    • Der rechte Lautsprecher ist von dir gesehen links, wenn der Laptop mit der Unterseite nach oben vor dir liegt.

    • Entferne die drei Schrauben, mit denen der rechte Lautsprecher befestigt ist:

    • Zwei 5,6 mm lange 4IP Torx Plus Schrauben

    • Eine 3,5 mm lange Torx T5 Schraube

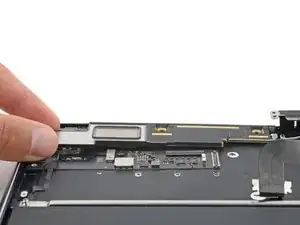

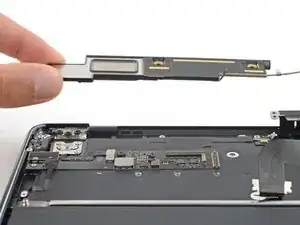

  32. XDUAn6oAGy2ZSJTi
    XDUAn6oAGy2ZSJTi
    EBTBW6YtNRvylOn5
    • Hebe den Lautsprecher gerade nach oben und entferne ihn.

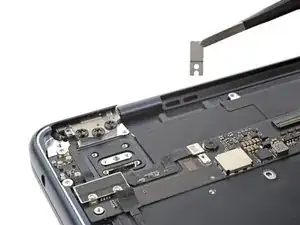

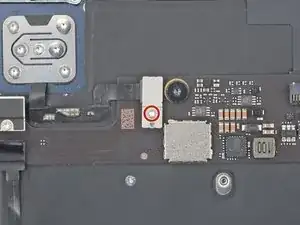

  33. YTLiZOWbYdaOP3t6
    YTLiZOWbYdaOP3t6
    kvLcsGJSW2xu3NVP
    • Entferne die sechs Torx T3 Schrauben, mit denen der Touch-ID-Sensor und seine Halterung befestigt sind:

    • Vier 2 mm lange Schrauben

    • Zwei 1,7 mm lange Schrauben

    • Entferne die 1,5 mm lange Torx T3 Schraube, welche die Abdeckung über dem Stecker des Touch-ID-Sensors befestigt.

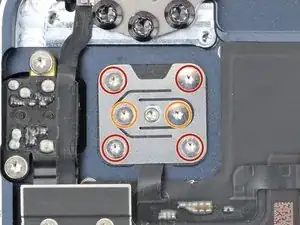

  34. nnp6pwtPOXjXdSmA
    • Nimm einen Torx T3-Schraubendreher und entferne die sechs Schrauben, mit denen der TouchID-Sensor und seine Halterung befestigt ist:

    • Vier 2,0 mm lange Schrauben

    • Zwei 1,7 mm lange Schrauben

  35. SCDH2but2YYhgcZI
    • Entferne die Halterung des TouchID-Sensors.

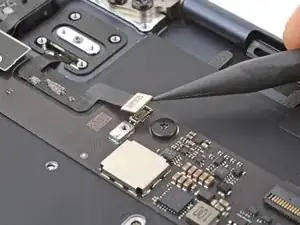

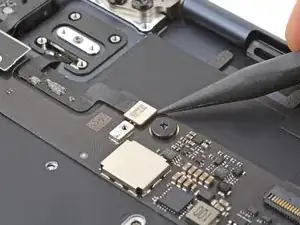

  36. AdrnB3n6YNaZiZCm
    AdrnB3n6YNaZiZCm
    huO2EYZRwJhNWdhi
    • Heble den Druckstecker des Touch-ID-Sensors mit einem Spudger von der Tochterplatine hoch.

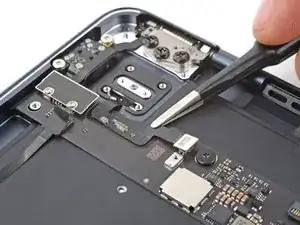

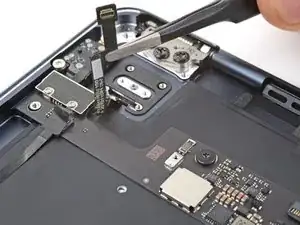

  37. MwOHaWiOjEdCMyEa
    MwOHaWiOjEdCMyEa
    3JUA6IXAHlVaZArZ
    • Das Kabel zum Touch-ID-Sensor ist leicht am Rahmen festgeklebt.

    • Löse das Kabel zum Touch-ID-Sensor mit einer stumpfen Pinzette oder deinen Fingern vom Rahmen ab.

    • Beim Zusammenbau:

    • Wenn am Kabel zu deinem neuen Touch-ID-Sensor Kleber angebracht ist, dann ziehe die Schutzfolie ab und drücke es am Rahmen fest.

    • Wenn kein Kleber vorhanden ist, dann klebe das Kabel mit doppelseitigem Klebeband, wie z.B. Tesaband am Rahmen fest.

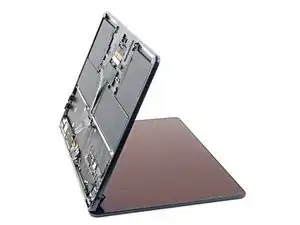

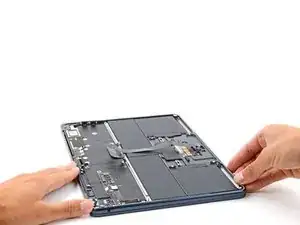

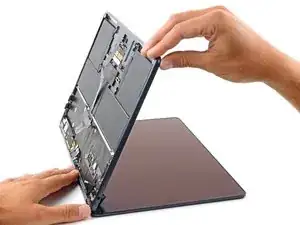

  38. sUOBcskwcMpGcJSG
    sUOBcskwcMpGcJSG
    BINBHQeVYLxhqTRq
    ZEP5ksYidawjPABC
    • Öffne das MacBook, bis das Hauptgerät von selbst stehen bleibt.

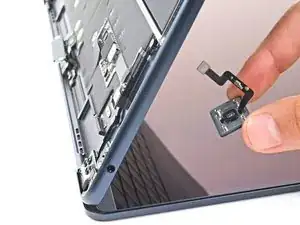

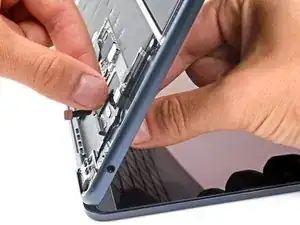

  39. bZRqBwWaWZs41FLP
    bZRqBwWaWZs41FLP
    5O4NhRBNNOkp4VZD
    • Ziehe den Touch-ID-Sensor vom Rahmen weg und führe gleichzeitig sein Kabel durch die Öffnung durch.

    • Entferne den Sensor.

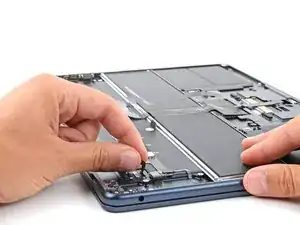

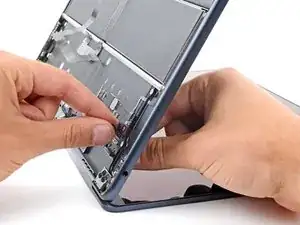

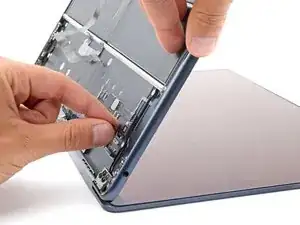

  40. M2kgZdjTgIrDDFF1
    M2kgZdjTgIrDDFF1
    HeV6slpWvrXYD2Fq
    PVUDdlyDdLQ2KnJR
    • Beim Zusammenbau:

    • Führe das Kabel des neuen Touch ID Sensors durch die Öffnung im Rahmen.

    • Achte darauf, dass das Kabel genau passt, so dass der Druckstecker richtig im Anschluss sitzt.

    • Halte das Kabel mit einer Hand und richte den neuen Sensor in seiner Vertiefung aus.

    • Wenn der Sensor richtig sitzt, ziehe das Kabel behutsam vom MacBook weg, damit der Sensor am Rahmen gesichert ist.

    • Halte den Sensor weiterhin am Kabel fest und schließe langsam das MacBook.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
