Medion Akoya MD 98560 Erneuerung der Wärmeleitpaste

Geschrieben von: Ikfixda
  • Kommentare: 5
Medion Akoya MD 98560 Erneuerung der Wärmeleitpaste

Schwierigkeitsgrad

Mittel

Schritte

23

Zeitaufwand

Keine Schätzung

Einleitung

Wir werden den Laptop bis zum Kühlkörper und der CPU auseinanderbauen, um Wärmeleitpaste mit einer höheren Leitfähigkeit aufzutragen.

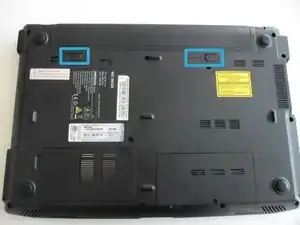

  1. ovpGFosVGH2DxaRl

    • Entferne den Akku, indem du beide Schieber nach links drückst.

    • Halte den linken Schieber fest, während du den Akku von dir weg schiebst.

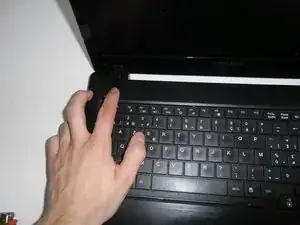

  2. greVTtNXHsRIY1Oq

    • Drücke und halte den An-/Aus-Knopf für 10-15 Sekunden, um den Laptop zu entladen.

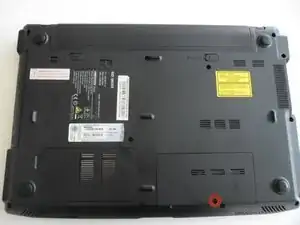

  3. DYckajdQxLGSuGBu

    • Nach dem Entfernen des Akkus, kannst du die einzelne Schraube der RAM-Abdeckung herausschrauben.

    • Drücke die Abdeckung vorsichtig heraus.

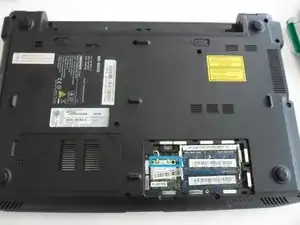

  4. KmaSKd3XgXPKAfkX

    • Löse das weiße und das schwarze Kabel sowie die Schraube.

    • Hebe die WLAN-Karte nach oben und weg von dir.

    lift the plugs on the black and white cable perpendicular to the board. do not pull hard on the cables.

    thomas4946 -

    Alternative wording: gently lift off the plug perpendicular to the board, do not pull hard on the cable

    thomas4946 -

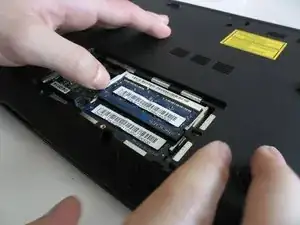

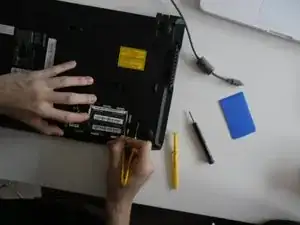

  5. bQN61DZcObQfTvLR
    bQN61DZcObQfTvLR
    bJJkYFwjeUHVa2oX

    • Drücke die Halterungs-Clips der RAM-Riegel nach außen, dann sollten die Riegel nach oben springen.

    • Schiebe die Riegel zu dir heraus.

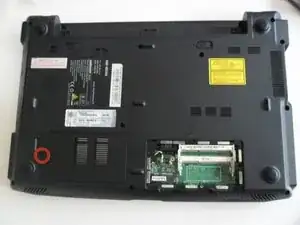

  6. Mg3he1ZTwnkHLeZT

    • Löse die einzelne Schraube der Festplattenabdeckung.

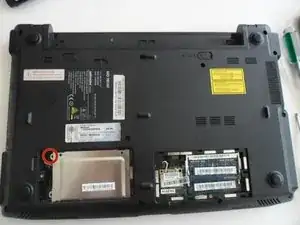

  7. l4csElQRQ1Anni21

    • Löse die einzelne Schraube an der Festplatte.

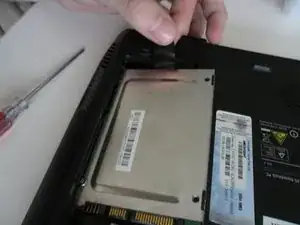

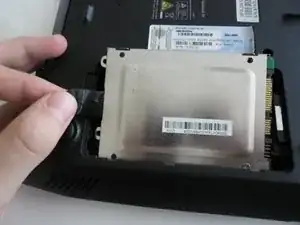

  8. MgLUOaSGiFnX5uMB
    MgLUOaSGiFnX5uMB
    lVShjGIBMwGsWirl

    • Schiebe die Festplatte mit Hilfe der schwarzen Lasche nach hinten.

    • Heble die Festplatte an der weiter entfernten Seite hoch, dann kommt sie heraus.

    • Achte beim Herausheben der Festplatte aus dem Gehäuse darauf, dass sie nicht hinfällt und beschädigt wird.

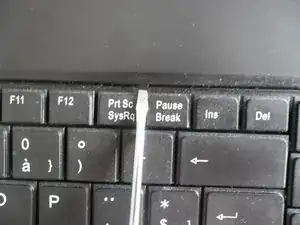

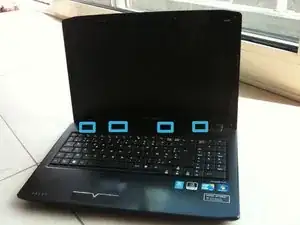

  9. PJeIqJYcRQcxeQlh
    PJeIqJYcRQcxeQlh
    4Q4jeNNIeaRKaKZY

    • Drücke auf die vier schwarzen Laschen oberhalb der Tastatur unter dem Gehäuse.

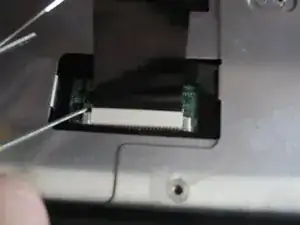

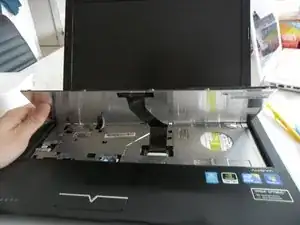

  10. AIYQfdUXGp34wkwp
    AIYQfdUXGp34wkwp
    XDDPbVarDkXaLJ2f

    • Achtung beim Anheben der Tastatur vom Gehäuse, da diese noch mit dem Boden verbunden ist.

    • Heble die schwarze Lasche nach hinten um das Kabel zu entfernen.

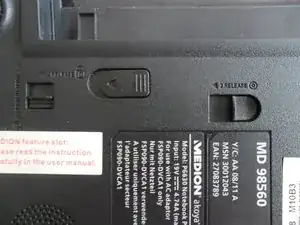

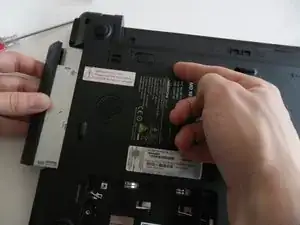

  11. YSVhHvOBFWy5Hhia
    YSVhHvOBFWy5Hhia
    Yimojv26ldiGAPKJ

    • Auf der Unterseite des Gehäuses sind zwei Schieber, mit diesen wird das CD-Laufwerk gelöst.

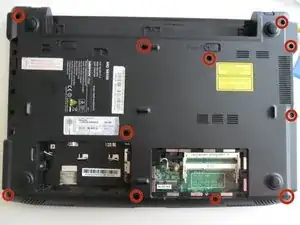

  12. jyuPZuOroC3eItTA

    • Löse die elf Schrauben auf der Unterseite des Gehäuses.

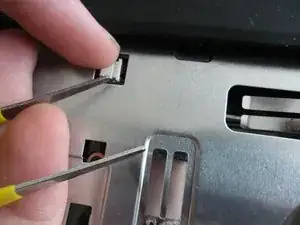

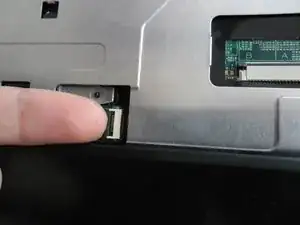

  13. MiqwPyqPhgy3hqAH
    MiqwPyqPhgy3hqAH
    bVECCo3jbKrDrvb5

    • Entferne die beiden Kabel, die beim Entfernen der Tastatur zu sehen sind. Die Kabel "MB" können erst entfernt werden, nachdem das Gehäuse geöffnet wurde.

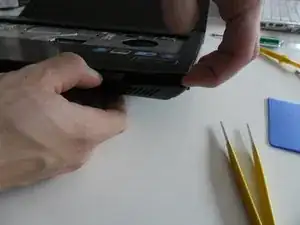

  14. ZbTgLwNuHlSfVFH3

    • Heble das Gehäuse mit einem weichen Werkzeug auf, nutze deine Hände oder einen Spudger.

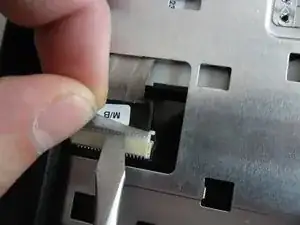

  15. p2tRQiBjfQsaWQv2

    • Wenn das Gehäuse komplett gelöst ist, wird es nur noch durch die "MB"-Kabel zusammengehalten. Löse diese bevor du das Gehäuse komplett entfernst.

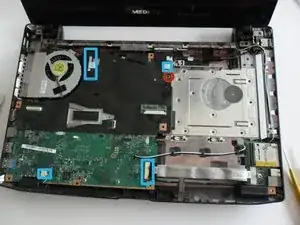

  16. XuuGKpAUx6555PKy

    • Löse die einzelne Schraube am Motherboard.

    • Löse die vier blau markierten Kabel.

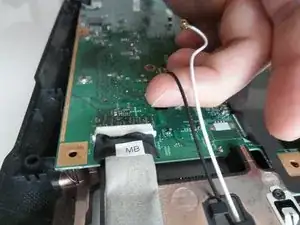

  17. HX52qcZxeRwP1Ttn

    • Entferne außerdem das schwarze und das weiße Kabel vom WLAN-Modul unter dem Motherboard.

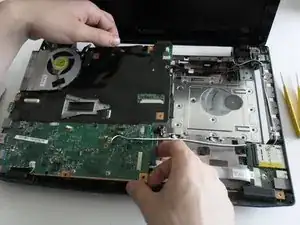

  18. e5kfyQgIpTuXDvCs

    • Hebe das Motherboard aus seinem Sockel. Die linke untere Seite könnte etwas haken. Übe keinen Druck auf die USB-Anschlüsse aus.

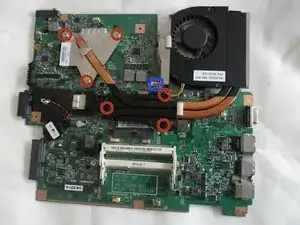

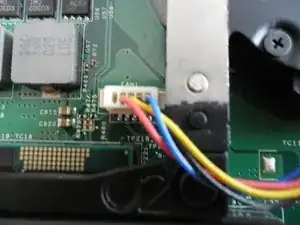

  19. JGQLT5qrBjtSMXkP
    JGQLT5qrBjtSMXkP
    nqvWQTFkuASSEwPZ

    • Auf der Unterseite des Motherboards ist die CPU verdeckt vom Kühlkörper.

    • Bevor du den Kühlkörper entfernen kannst, musst du das Lüfterkabel, das über den Kühlkörper liegt abklemmen.

    • Entferne die sechs Befestigungsschrauben des Kühlkörpers.

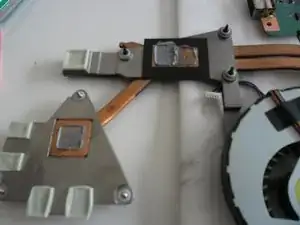

  20. PrWYvtcSpghWLaML

    • Zuerst brauchst du eine Karte zum Abschaben der alten Wäremleitpaste. Halte Kaffeefilterpapier bereit um die Karte zu reinigen.

    • Sowohl der Kühlkörper als auch die CPU müssen komplett frei von Rückständen der Paste sein.

    • Der dreieckige Teil des Kühlkörpers führt zur Grafikkarte.

  21. jXfXdVlin2SMVblN

    • Du musst gründlich vorgehen, da jeglicher verbleibende Rest der alten Paste die neue Schicht nutzlos macht.

    • Die oberen Kerne sind die CPU, noch nicht gereinigt.

    • Der untere Kern ist die frisch gereinigte Grafikkarten CPU.

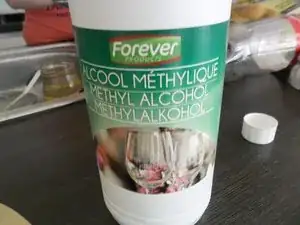

  22. h3CKKZg4NVhZH3Zy
    h3CKKZg4NVhZH3Zy
    bDHOa3bLjYWYRtlC

    • Nimm zum Reinigen Alkohol oder einen ölfreien Fettlöser und Kaffeefilterpapier oder ein fusselfreies Tuch.

    • Trage die neue Paste vorsichtig auf die CPUs auf, damit keine Wärmeleitpaste auf die Leiterbahnen kommt.

    • Die Paste muss gleichmäßig auf der gesamten metallischen Oberfläche der CPU aufgetragen werden.

    • Folge der Anleitung in umgekehrter Reihenfolge um den Laptop wieder zusammenzubauen.

    • Lasse die Paste einziehen indem du den Computer für einige Stunden am Stück laufen lässt.

    • Lasse ein Programm zur Temperatur-Überwachung laufen, um zu prüfen ob die Prozedur erfolgreich war oder nicht. Nach ein oder zwei Tagen solltest du einen Stresstest machen. Lasse einige Highend-Programme gleichzeitig laufen und überwache die Temperatur .

Abschluss

Um das Gerät wieder zusammenzubauen, folge den Anleitungsschritten in umgekehrter Reihenfolge.
