Nintendo DS Lite Logic Board abtrennen

Lege das Gerät mit der Unterseite nach oben. Finde das Akkufach.

In der rechten unteren Ecke befindet sich eine Kreuzschlitzschraube, die den Akkufachdeckel befestigt.

Entferne langsam die Abdeckung.

Heble den Akku vorsichtig mit einem Öffnungswerkzeug heraus.

Setze den neuen Akku genauso wie den alten wieder ein.

Entferne folgende sieben Schrauben, mit denen das Gehäuseunterteil am DS Lite befestigt ist:

Drei silberne 5 mm lange Tri-Point Schrauben

Eine schwarze 4 mm lange Tri-Point Schraube

Zwei goldene 4 mm lange Kreuzschlitzschrauben

Eine silberne 3 mm lange Kreuzschlitzschraube

Die silberne 3 mm lange Kreuzschlitzschraube im Akkufach darfst du nicht entfernen. Sie hält die Hauptplatine fest.

Entferne an der Vorderseite des DS zwischen Kopfhöreranschluss und dem Lautstärkeregler, den Plastikeinschub (oder Cartridge), aus dem unteren Slot (Slot 2).

Drehe das Gerät um, sodass die obere Seite oben ist und der Cartridge-Einschub zu dir zeigt.

Nutze einen Spudger um in die Lücke zwischen dem unteren Gehäuse und der Frontpaneele zu gelangen. Gehe mit dem Spudger um das gesamte Gehäuse herum, bis die Teile gelöst sind.

Versuche, die L und R Schultertasten nicht zu berühren, da sie sich einfach lösen und es schwierig ist, sie wieder zusammenzubauen. Lass das untere Gehäuse flach auf deiner Arbeitsplatte liegen, damit die Schultertasten an Ort und Stelle bleiben.

Trenne die beiden Teile vorsichtig mit deinen Händen voneinander.

Die beiden Schultertasten bestehen aus drei Teilen - einem Plastikknopf, einem Pin und einer Feder. Falls sie während deiner Arbeit versehentlich rausspringen, schau dir das Bild an und stelle sicher, dass du sie wieder zurück an ihren korrekten Platz bringst.

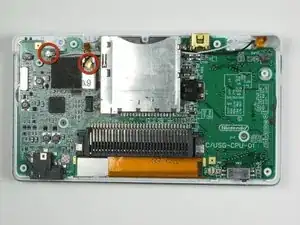

Entferne die beiden Kreuzschlitzschrauben #00, mit denen die Hauptplatine am Kunststoffgehäuse befestigt ist.

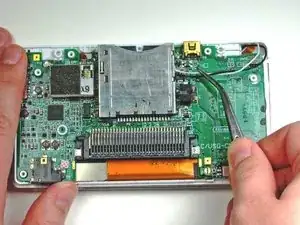

Suche das schmale Flachbandkabel, mit dem der Touchscreen mit dem Logic Board verbunden ist.

Klappe die schwarzen Sicherung aus Kunststoff am Kabel mit einer Pinzette hoch und löse das Kabel ab.

Ziehe das Kabel behutsam zur Gehäusekante hin heraus.

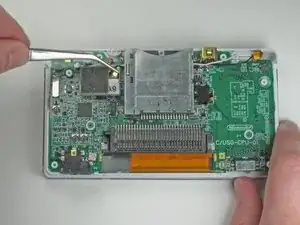

Finde das schwarze und das weiße Kabel, das am Logic Board und am Wifi-modul angebracht ist.

Ziehe die Kabel vom Logic Board weg unter dem Einschub für die Karte heraus und trenne sie behutsam ab
