Nintendo DS Lite Schulterknöpfe austauschen

Geschrieben von: Francisco Varela

Kommentare: 9

Nintendo DS Lite Schulterknöpfe austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung wird dir erklären, wie du die Schulterknöpfe an dem DS Lite ersetzt, wenn sie kleben, oder nicht mehr richtig funktionieren.

Die Werkzeuge, die du für diese Arbeit brauchst sind:

*Spudger oder anderes flaches Werkzeug

Schraubendreher
- Kreuzschlitz
- Dreikant

Werkzeuge

Ersatzteile

Nintendo DS Lite Outer Shell

Schritt 1

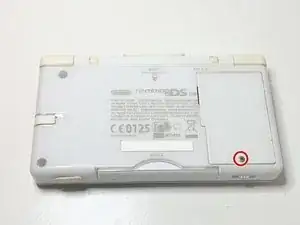

Benutze einen Kreuzschlitzschraubendreher #00 um die Schraube zu entfernen, welche die Akkuabdeckung hält.

Schritt 2

Benutze einen Spudger, um den Akku herauszuhebeln.
Hebele die Gummifüße ab.

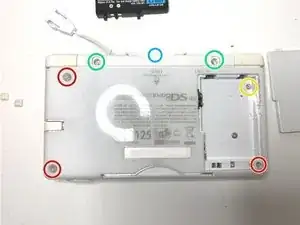

Entferne die sieben Schrauben, welche die untere Gehäuseseite halten.e
Drei Dreikant Schrauben
Eine Kreuzschlitzschraube
Zwei goldene Kreuzschlitzschrauben
Eine schwarze Dreikantschraube

2 Phillips screws at the battery

Jordy van Dijken -

pretty sure that holds the board in place, you dont need to unscrew it and you probably shouldnt

mjque1234jj -

Schritt 3

Hebele die Gehäuseunterseite vorsichtig ab.

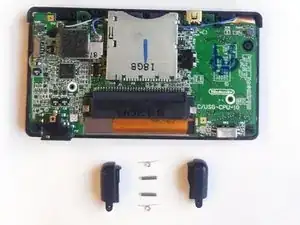

Entferne die Schulterknöpfe, indem du sie aus den Metallstiften ziehst, welche sie an der DS befestigen.
Die Auslöser werden von einem kleinen Metallstift und Federn gehalten. Sei vorsichtig wo diese landen.

Schritt 4

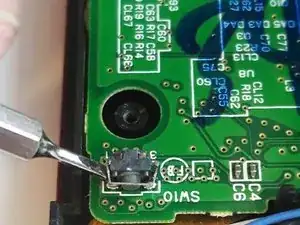

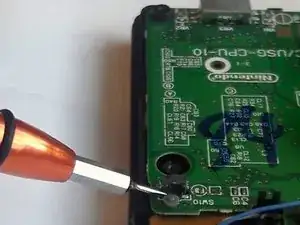

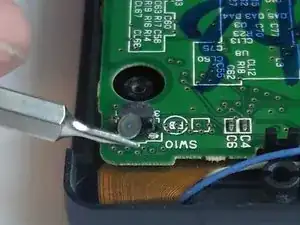

Du erreichst jetzt das kleine micro-knopf Bauteil und kannst alles so wie du es brauchst ersetzen oder reparieren.

Could someone run through or send a link explaining the disassembly of the micro-button?

Aaron Rueppel -

This explains how to disassemble the system, but has nothing about actually replacing the shoulder buttons. I got this far and found the R button has a ribbon cable port directly on the other side of the board, so I hoped to find something in here showing how to remove the button properly before putting the replacement in.

Alex Lewis -
