Nintendo DS Lite unteres Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 - 30 Minuten

Einleitung

Für diese Anleitung gibt es ein Update von iFixit. Du findest sie hier.

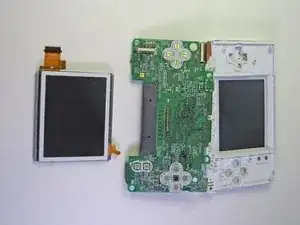

Diese Anleitung zeigt, wie das untere Display ausgetauscht wird. .

Werkzeuge

Ersatzteile

Nintendo DS Lite Touchscreen

Schritt 1

Lege das Gerät mit der Unterseite nach oben. Finde das Akkufach.
In der rechten unteren Ecke befindet sich eine Kreuzschlitzschraube, die den Akkufachdeckel befestigt.
Löse die Schraube, bis du die Abdeckung anheben kannst. Lasse die Schraube in der Abdeckung, damit du sie später wieder anschrauben kannst.
Verwende für diese Schraube einen Kreuzschlitz-Schraubendreher.

take out gameboy slot too!

pollytintop -

Schritt 2

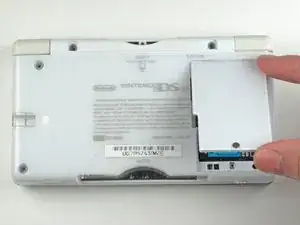

Entferne langsam die Abdeckung.
Achte darauf die Abdeckung vorsichtig zu entfernen, damit die Kreuzschlitzschraube nicht verloren geht. Diese wirst du beim Zusammenbau wieder brauchen.

Schritt 3

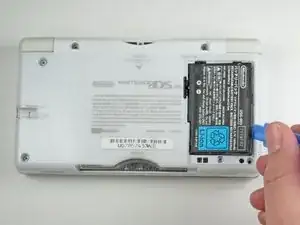

Heble den Akku vorsichtig mit einem Öffnungswerkzeug heraus.
Setze den neuen Akku genauso wie den alten wieder ein.

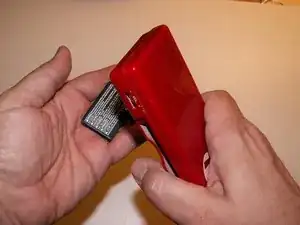

Manchmal genügt es, den DS umzudrehen, der Akku fällt dann einfach heraus.

Schritt 4

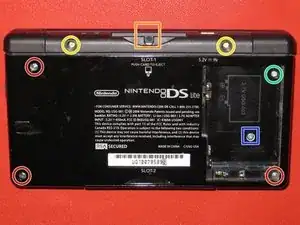

Entferne folgende sieben Schrauben, mit denen das Gehäuseunterteil am DS Lite befestigt ist:
Drei silberne 5 mm lange Tri-Point Schrauben
Eine schwarze 4 mm lange Tri-Point Schraube
Zwei goldene 4 mm lange Kreuzschlitzschrauben
Eine silberne 3 mm lange Kreuzschlitzschraube
Die silberne 3 mm lange Kreuzschlitzschraube im Akkufach darfst du nicht entfernen. Sie hält die Hauptplatine fest.

Remove the Tri-Wing screws from the DS cartridge port area and the battery bay.

Matt -

They left out of the tool section the Triwing screwdriver, a security tool used on most Nintendo game systems. There are 4 Trihead screws holding the case together and 3 Phillips head screws.

ABCellars -

2 are not philip heads

roemio do carmo lobo -

I actually have Tri-Wing screws on mine!! You can't open the unit up unless you have the proper tools!

Jon Fukumoto -

why do they use tri-wing!?!

Bountofee -

Schritt 5

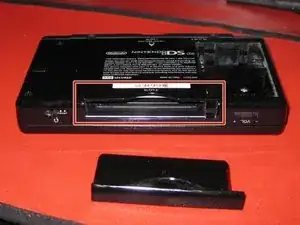

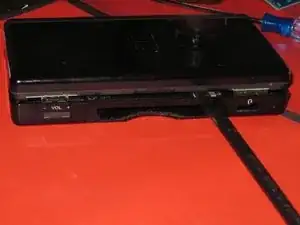

Entferne an der Vorderseite des DS zwischen Kopfhöreranschluss und dem Lautstärkeregler, den Plastikeinschub (oder Cartridge), aus dem unteren Slot (Slot 2).

Schritt 6

Drehe das Gerät um, sodass die obere Seite oben ist und der Cartridge-Einschub zu dir zeigt.
Nutze einen Spudger um in die Lücke zwischen dem unteren Gehäuse und der Frontpaneele zu gelangen. Gehe mit dem Spudger um das gesamte Gehäuse herum, bis die Teile gelöst sind.

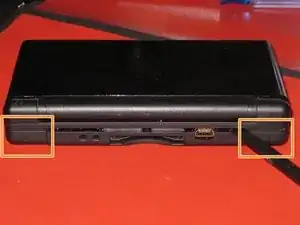

Versuche, die L und R Schultertasten nicht zu berühren, da sie sich einfach lösen und es schwierig ist, sie wieder zusammenzubauen. Lass das untere Gehäuse flach auf deiner Arbeitsplatte liegen, damit die Schultertasten an Ort und Stelle bleiben.

Schritt 7

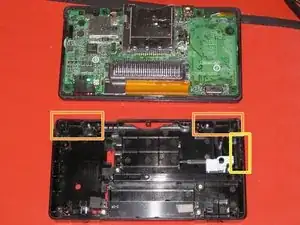

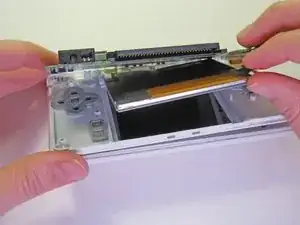

Trenne die beiden Teile vorsichtig mit deinen Händen voneinander.

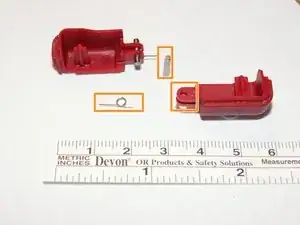

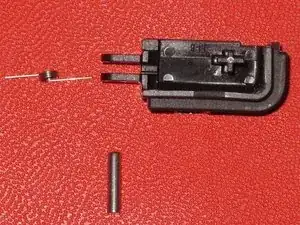

Die beiden Schultertasten bestehen aus drei Teilen - einem Plastikknopf, einem Pin und einer Feder. Falls sie während deiner Arbeit versehentlich rausspringen, schau dir das Bild an und stelle sicher, dass du sie wieder zurück an ihren korrekten Platz bringst.
Achte beim Zusammenbau darauf, dass der An-Aus-Schalter auf "Aus" (nach unten)steht, um Schäden zu vermeiden.

Schritt 8

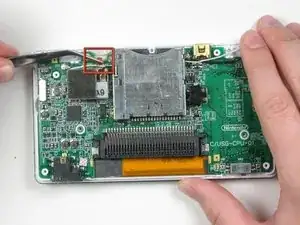

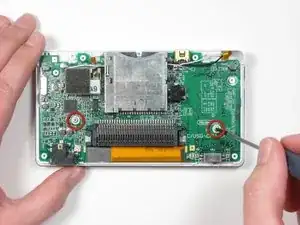

Entferne die beiden Kreuzschlitzschrauben #00, mit denen die Hauptplatine befestigt ist.

Schritt 9

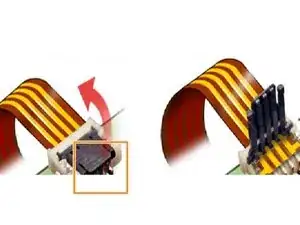

Finde das schmale Flachbandkabel, welches den Touchscreen mit der Hauptplatine verbindet. Ziehe nicht an diesem Kabel.
Hebe die kleine chwarze scharnierartige Abdeckung am Anschluss hoch.
Die Abdeckung hat ihre Drehachse dort, wo das Kabel eingesteckt ist.
Wenn sie hochgeklappt ist, kann das Kabel leicht herausgezogen werden.

Maybe tell people to remove that big block blocking the ribbon cable and its hinge no..?

Jean-Sébastien Wiedemann -

I applied hardly any pressure on the the little black tab but it still broke. Any ideas on how to fix it now?

Phil Heaton -

Schritt 10

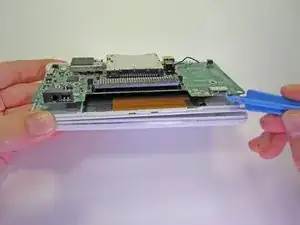

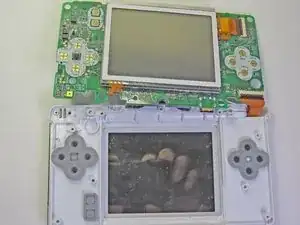

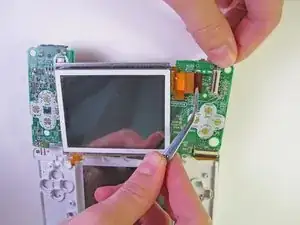

Löse die Hauptplatine vorsichtig mit einem Öffnungswerkzeug aus Kunststoff vom restlichen Gerät ab.
Das Flachbandkabel und zwei weitere Kabel sind immer noch an der Hauptplatine angeschlossen. Die Tasten fallen leicht heraus.
