Einleitung

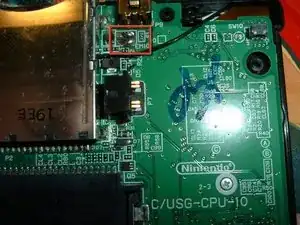

Wenn die Ladekontrolle des DSL nicht mehr leuchtet und der Akku nicht mehr geladen wird, könnte der EM10 Netzfilter auf der Hauptplatine defekt sein.
Diese Anleitung zeigt, wie du Netzfilter findest, überprüfen und austauschen kannst.
Einen Netzfilter für Leiterplatten kannst du für wenig Geld im Elektronikhandel kaufen.
Wenn du den Filter entfernst und überbrückst, ist deine Hauptplatine nicht mehr so gut gegen Störungen geschützt.
-
-
Drehe die Kreuzschlitzschraube am Akkufachdeckel heraus.
-
Heble den Deckel mit einem Spudger oder Fingernagel hoch. Entnimm ihn aus dem Gehäuse.
-
-
-
Zwänge die Kante eines Spudgers zwischen der Seite des Akkus und dem Gehäuse. Heble nach oben um den Akku zu lösen.
-
Entferne den Akku vom DS Lite.
-
-
-
Das untere Gehäuseteil ist mit verschiedenen Schrauben befestigt. Drehe sie heraus:
-
Zwei goldfarbene 4,3 mm Kreuzschlitzschrauben
-
Eine schwarze 3,9 mm Tri-Point Schraube
-
Eine 3,3 mm silberfarbene Kreuzschlitzschraube
-
Drei silberfarbene 5,5 mm Tri-Point Schrauben.
-
-
-
Setze die Kante eines Spudgers zwischen das oberen und unteren Gehäuseteil in der Nähe der oberen rechten Ecke des DS Lite.
-
Schiebe den Spudger vorsichtig die rechte Seite des DS Lite entlang, dabei öffnet sich ein Spalt.
-
Schiebe den Spudger weiter um die Seiten des DS Lite, bis ein Großteil des Gehäuses getrennt ist.
-
-
-
Hebe den Verbinder der WiFi Antenne mit dem flachen Ende des Spudgers gerade aus dem Sockel auf der WiFi Platine.
-
-
-
Heble den Verbinder der WiFi Platine mit dem flachen Ende des Spudgers aus gerade aus dem Sockel auf der Hauptplatine.
-
-
-
Trenne die rechte Kante der WiFi Platine mit dem flachen Ende des Spudgers von der Hauptplatine.
-
Entferne die WiFi Platine vom DS Lite.
-
-
-
Lege das Antennenkabel mit dem Verbinder nach oben zeigend weg von der Platine und halte es mit dem Spudger nach unten in den Spalt zwischen einigen Bauteilen auf der Platine.
-
Ziehe ganz vorsichtig am Kabel bis der Verbinder unter dem Cartridge-Leser ist.
-
Ziehe weiter, bis der Verbinder unter dem Leser heraus kommt.
-
-
-
Klappe den Sicherungsbügel am Displayanschluss mit dem flachen Ende des Spudgers oder einem Fingernagel nach oben.
-
Ziehe das Flachbandkabel zum Display mit der Spudgerspitze gerade aus dem Anschluss heraus.
-
-
-
Die Platine ist mit zwei 3,4 mm Kreuzschlitzschrauben am Gehäuse befestigt. Drehe sie heraus.
-
-
-
Öffne das Display soweit, dass du mit dem Finger die Vorderkante der Platine heraus- und vom Gehäuse weg drücken kannst
-
-
-
Klappe den Haltebügel am Verbinder des Flachbandkabels zum oberen LCD mit dem flachen Ende des Spudgers oder einem Fingernagel hoch.
-
Ziehe die Platine weg vom DS Lite und trenne dabei das Flachbandkabel zum oberen LCD von seinem Sockel auf der Platine.
-
Entferne die Platine von der DS Lite.
-
Nun kannst du in gleicher Weise den Haltebügel des Verbinders des unteren LCD öffnen und das untere LCD von der Platine trennen.
-
-
-
Der EM10 Netzfilter befindet sich neben dem Netzanschluss auf der Hauptplatine.
-
Wenn der Filter offensichtlich defekt ist oder ganz fehlt, gehe gleich zum nächsten Schritt weiter.
-

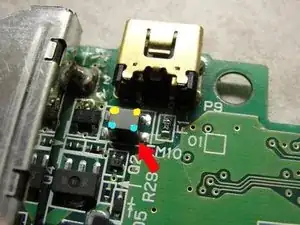

Nimm ein Multimeter und messe den Widerstand zwischen den gelb markierten Lötstellen, dann zwischen den cyan markierten. Er sollte fast 0 Ohm sein. Zwischen den Lötstellen mit unterschiedlichen Farben darf keine Verbindung sein. Wenn eine Messung schlechte Werte hat, muss der Filter ersetzt werden.
-
-
-

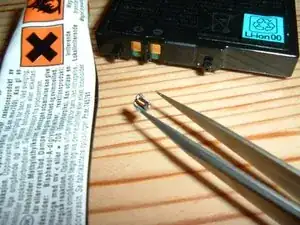

Entlöte den defekten Filter. Hebe ihn mit einer Pinzette heraus. Achte darauf, dass keine der Leiterbahnen beschädigt wird.
-
Löte den Filter passend ein. Du kannst den neuen Filter mit dem Multimeter sicherheitshalber überprüfen.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
