Nokia G42 5G Ladeanschluss-Baugruppe für den Displayausbau entfernen

Geschrieben von: Manuel Haeussermann

Kommentare: 6

Nokia G42 5G Ladeanschluss-Baugruppe für den Displayausbau entfernen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Dies ist eine grundständige Anleitung. Sie ist Teil einer anderen Anleitung und sollte nicht unabhängig davon verwendet werden.

Benutze diese Anleitung, um die Ladeanschluss-Baugruppe in deinem Nokia G42 5G auszubauen.

Schritt 1

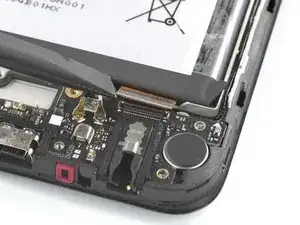

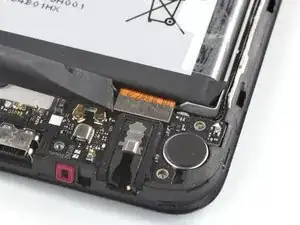

Benutze das flache Ende eines Spudgers, um das Verbindungskabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn erst auf einer Seite herunterdrücken, bis er einrastet. Wiederhole dann auf der anderen Seite. Drücke niemals in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Hello there, I have damaged the interconnect cable during the screen replacement process, do you offer replacement cables for sale?

oliver gray - 15/10/23

Hello Oliver, unfortunately we currently do not have interconnect replacement cables available in the iFixit store. In this case, please reach out to Nokia Phones support!

Manuel Haeussermann -

Schritt 2

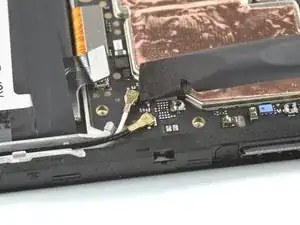

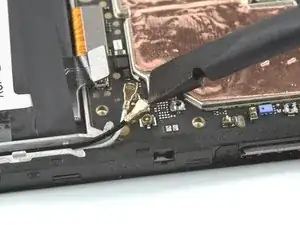

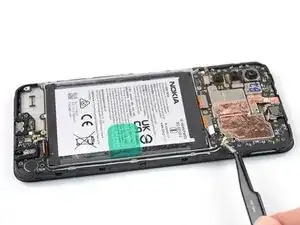

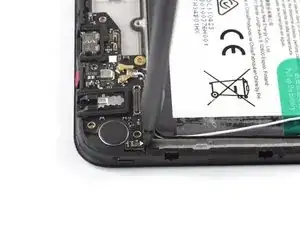

Benutze einen Spudger, um die beiden Antennenkabel abzutrennen, indem du ihre Stecker gerade nach oben aus ihren Anschlüssen auf dem Motherboard hebelst.

easier to decouple using the pincet in my opinion

eva -

Schritt 3

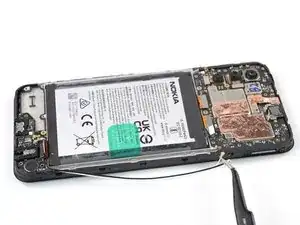

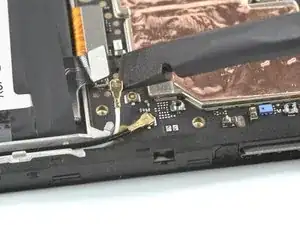

Benutze eine Pinzette oder deine Finger, um die Antennenkabel aus ihrer Vertiefung im Rahmen zu heben.
Verbinde beim Wiederzusammenbau zuerst das weiße Antennenkabel mit dem Motherboard, dann das schwarze. Platziere dann beide Antennenkabel wieder in ihre Vertiefung.

Schritt 4

Die Ladeanschluss-Baugruppe ist leicht festgeklebt.

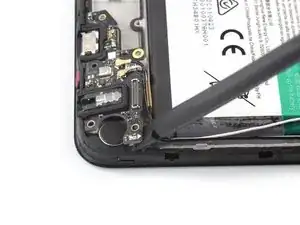

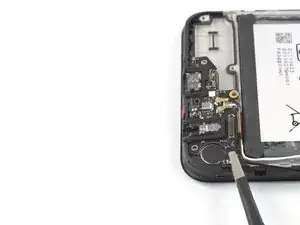

Setze das flache Ende eines Spudgers unter die rechte obere Kante der Ladeanschluss-Baugruppe.

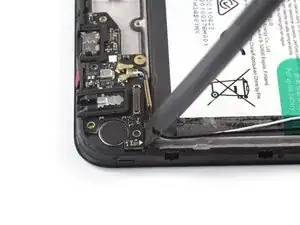

Kippe die Ladeanschluss-Baugruppe hoch, bis du sie mit den Fingern fassen kannst.

Schritt 5

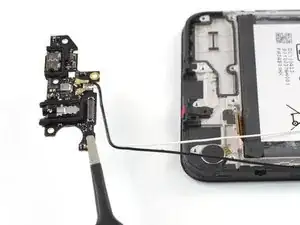

Entferne die Ladeanschluss-Baugruppe mit einer Pinzette oder deinen Fingern.

Seemed to help to also pry the board up from the end by the screw hole near the antenna cables. Then it popped out.

robincm -

CAUTION ther is a tiny sticky pad underneath this board that the guide does not knowledge which resulted in unexpected resistance and subsequently BROKE this board for me. PLEASE BE CAREFUL.

iTS RIGHT NEXT TO THE INTERCONNECT CABLE

Adam Toolin -

Hi Adam,

I'm sorry about hearing the issue you had during your repair. The adhesive you mention is being acknowledged in the previous step, see the first bullet point: "The charging port assembly is held in place with mild adhesive". Based on your feedback, I feel like this could be pointed out even more clearly, so thank you for your input.

Manuel Haeussermann -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
