Einleitung
Solltest du Probleme mit der Bedienung des Joysticks, entweder aufgrund eines Defektes oder wegen einem nicht reagierenden Joystick, dann kann es sein, dass das Joystickmodul ausgetauscht werden muss. Diese Anleitung wird dir zeigen, wie du das Joystickmodul austauschen kannst.
Werkzeuge
Ersatzteile
-
-

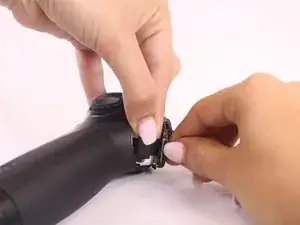

Entferne den Gimbal vom Haltegriff, indem du die Grundplatte, die du auf der Oberseite des Griffes findest, löst.
-
-
-
Benutze einen Kreuzschlitzschraubendreher #00, um die drei Schrauben am Stabilisator des Gimbal zu entfernen, um den Gimbal vom Handgriff zu lösen.
-
Entferne den Handgriff vorsichtig vom Gimbal und diskonnektiere die Kabel, welche die beiden Teile verbindet.
-
-
-
Finde und löse die sechs Innensechskantschrauben an der Oberseite des Griffes mit einem 1,5mm Innensechskantschlüssel.
-
-
-
Finde die vier Schrauben, die direkt auf der Oberseite des Griffes liegen.
-
Löse die zwei silbernen unteren Schrauben, welche am nächsten an der Abdeckplatte gelegen sind. Verwende hierfür den #00 Kreuzschlitzschraubendreher.
-
Löse die zwei schwarzen oberen Schrauben, welche von der Abdeckplatte weiter entfernt liegen. Benutze hierfür einen #0 Kreuzschlitzschraubendreher.
-
Entferne die verbleibenden zwei Schrauben, die du auf der Vorderseite der Abdeckplatte findest.
-
Entferne den Rest der Hülle der Abdeckplatte.
-
-
-

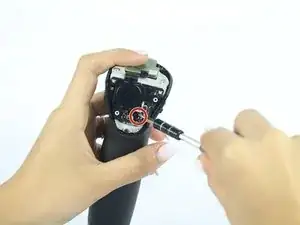

Entferne die obere linke Schraube auf der Abdeckplatte des Joysticks mit einem Kreuzschlitzschraubendreher #00.
-

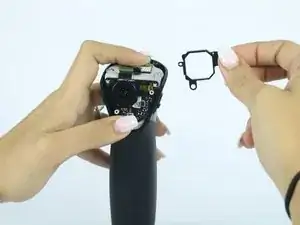

Hebe die Abdeckplatte, welche das Joystickmodul befestigt, ab.
-
-
-
Entferne die untere rechte Schraube auf der Abdeckplatte des Joysticks mit einem Kreuzschlitzschraubendreher #00
-
-
-

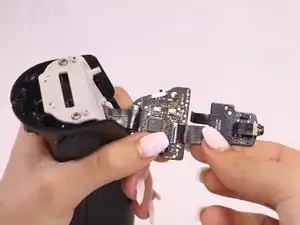

Halte das größere der beiden Flachkabel nach unten und ziehe an der Platine mit konstanter aber vorsichtiger Kraft nach unten und heraus.
-
-
-

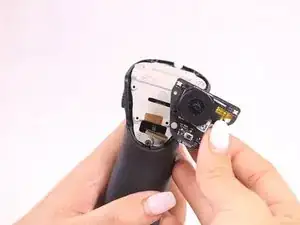

Entferne das Joystickmodul vorsichtig, indem du das Kabel durch die Platine ziehst und das neue Modul einsetzt
-
Um dein Gerät wieder zusammenzusetzen, befolge diese Anweisungen in der umgekehrten Reihenfolge.
