P775DM3 Mainboard

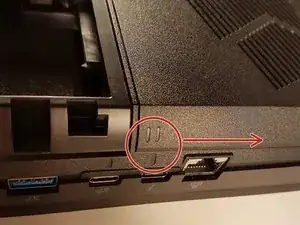

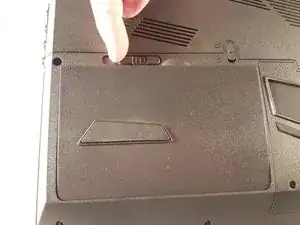

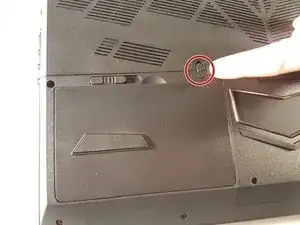

Entriegle den rot markierten Riegel.

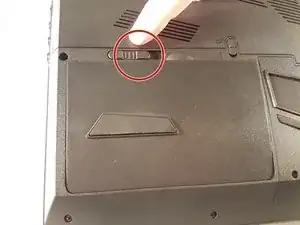

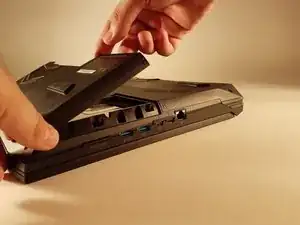

Hebe den Akku an, während du den rot markierten Schieber entriegelst.

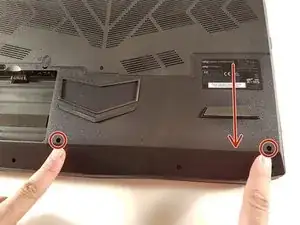

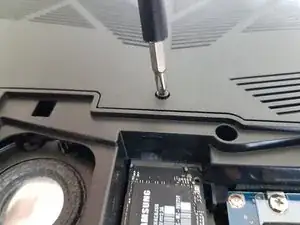

Löse die beiden Schraube, die rot umgeben sind.

Entferne die Abdeckung in Richtung des rotes Pfeil.

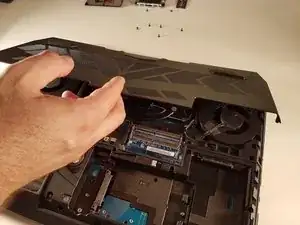

Hebe die Abdeckung an.

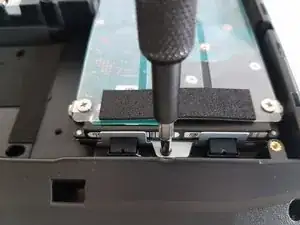

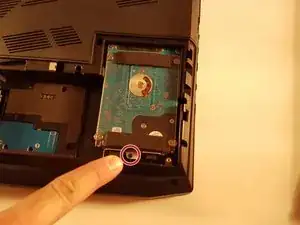

Löse die Schraube, die rot umgeben ist.

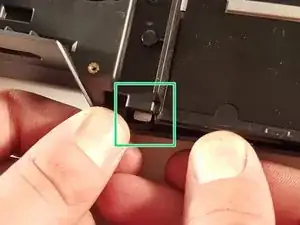

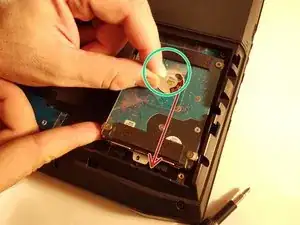

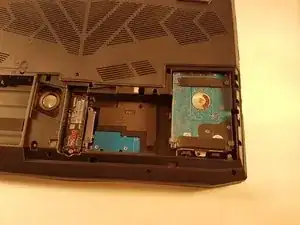

Hebe die Festplatte mit dem Kunststoff an, der grün umgeben ist.

Ziehe die Festplatte in Richtung des rotes Pfeil.

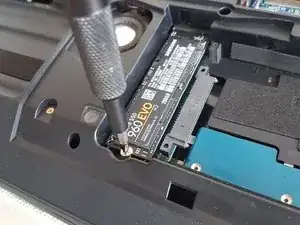

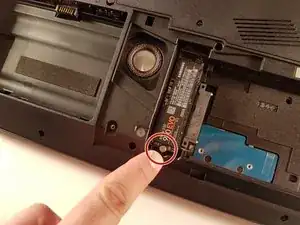

Löse die Schraube, die rot umgeben ist.

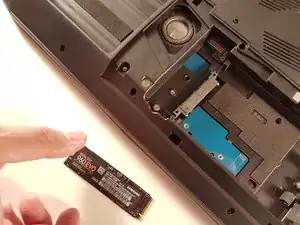

Ziehe die Festplatte in Richtung des rotes Pfeil.

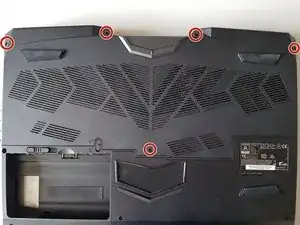

Löse die fünf Schraube, die rot umgeben sind.

Entferne die Abdeckung in Richtung des rotes Pfeil.

Hebe die Abdeckung an.

Löse die beiden Schraube, die rot umgeben sind.

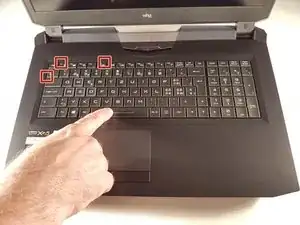

Einschlage eine Büroklammer in jedem Loch, das rot eingerahmt ist, bis einen Klick.

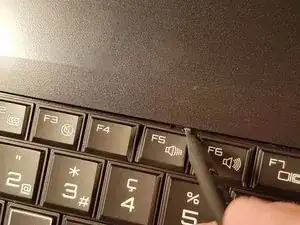

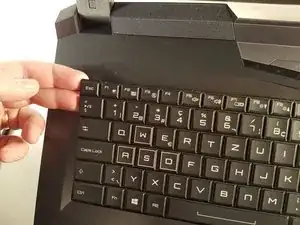

Hebe das Tastatur an und zögere nicht etwas zu zwingen.

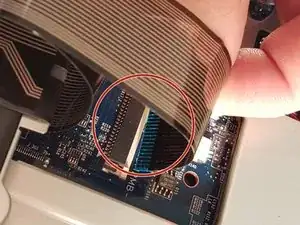

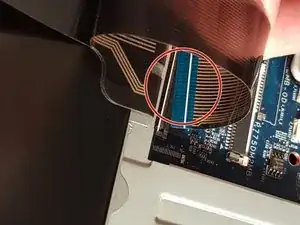

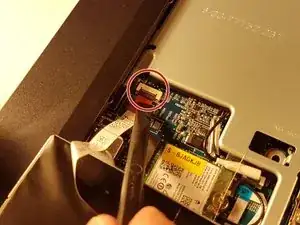

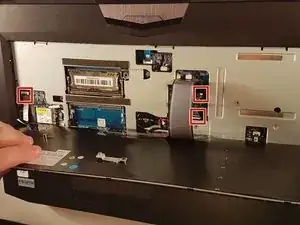

Entferne die drei Kabel, die rot umgeben sind.

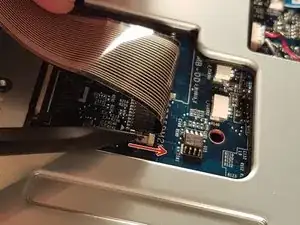

Ziehe die weiße Schublade, die das Kabel zurückbehält, das rot umgeben ist, in Richtung des rotes Pfeil

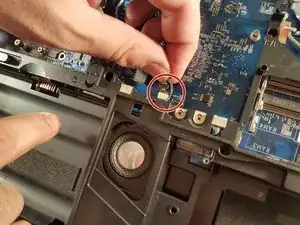

Entferne das Kabel, das rot umgeben ist.

Ziehe die schwarze Schublade, die das Kabel zurückbehält, das rot umgeben ist, in Richtung des rotes Pfeil.

Entferne das Kabel, das rot umgeben ist.

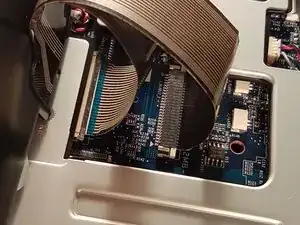

Öffne die Klappe, die das Kabel zurückbehält, das rot umgeben ist.

Entferne das Kabel, das rot umgeben ist.

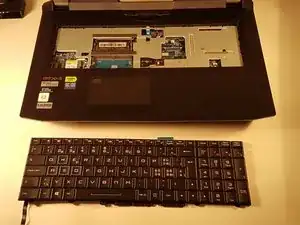

Ziehe das Tastatur.

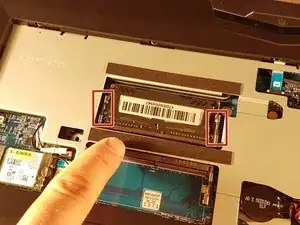

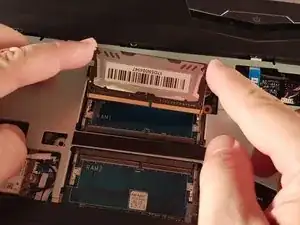

Drücke die Beiden Spannungsfedern, die rot umgeben sind.

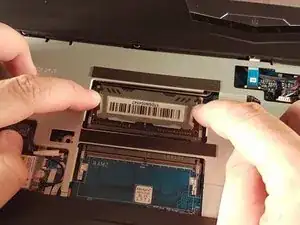

Ziehe das Speichermodul aus seinem Stelle.

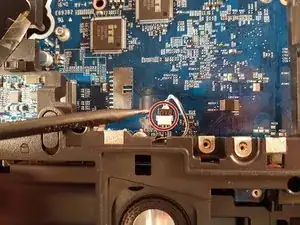

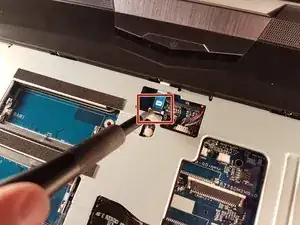

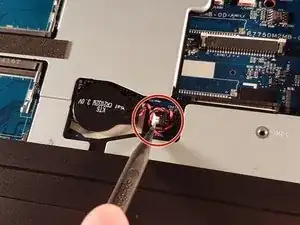

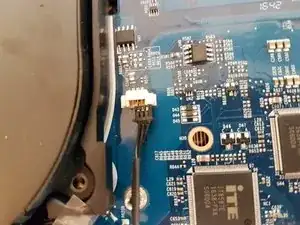

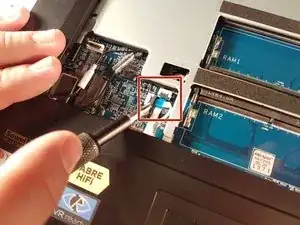

Entferne das Kabel, das rot eingerahmt ist.

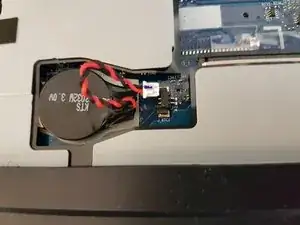

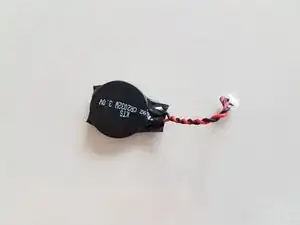

Ziehe die BIOS Batterie aus seinem Stelle.

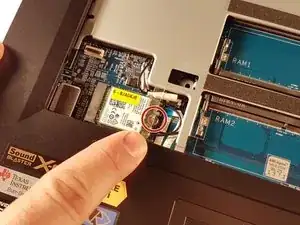

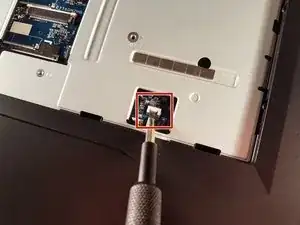

Löse die Schraube, die rot umgeben ist.

Entferne die beiden Kabel, die grün umgeben sind.

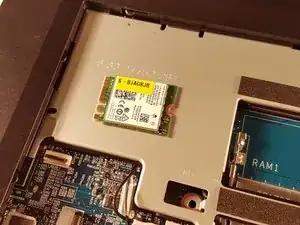

Ziehe die WLAN Karte aus ihrem Stelle.

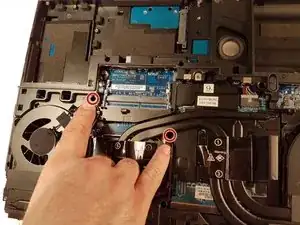

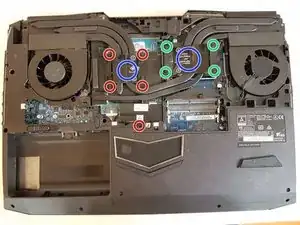

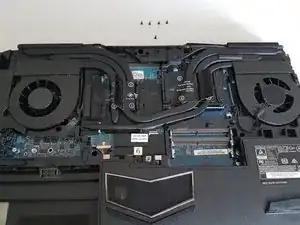

Löse die vier große Schraube, die grün umgeben sind.

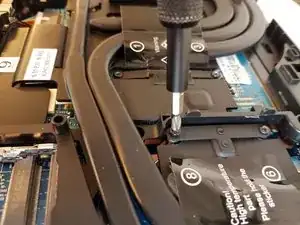

Löse die fünf kleine Schraube, die rot umgeben sind.

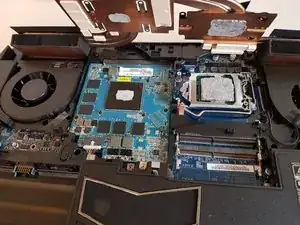

Hebe den Kühlkörper mit den schwarzen Etiketten an.

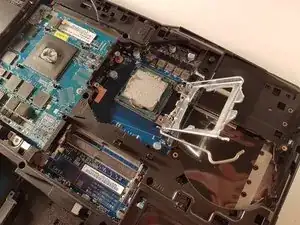

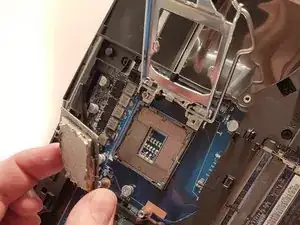

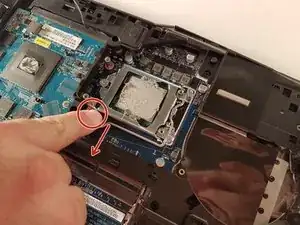

Ziehe den Hebel in Richtung des rotes Pfeil ihn einschlagend.

Berühre nicht die Unterseite aus dem Prozessor und nimm ihn von den Seiten.

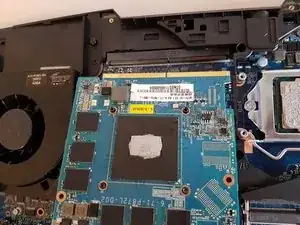

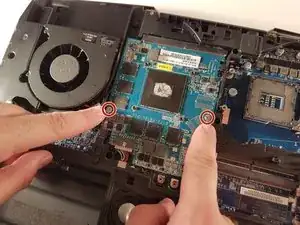

Löse die beiden Schraube, die rot umgeben sind.

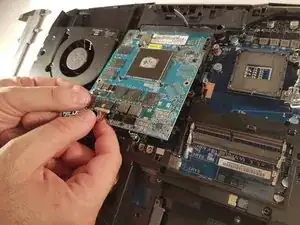

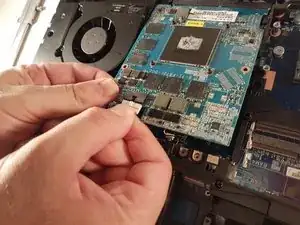

Hebe die Grafikkarte um zugang zu dem Kabel an, das rot umgeben ist.

Entferne das Kabel, das rot umgeben ist.

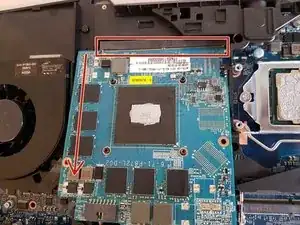

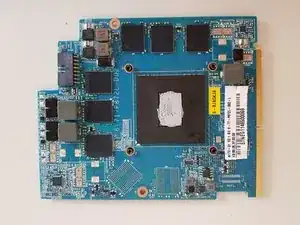

Ziehe die Grafikkarte in Richtung des rotes Pfeil.

Löse die drei Schraube, die rot umgeben sind.

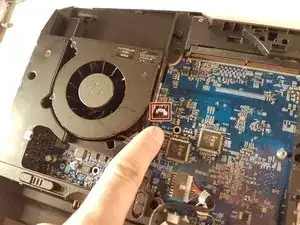

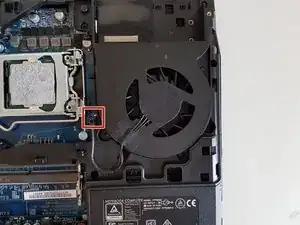

Entferne das Kabel, das rot eingerahmt ist.

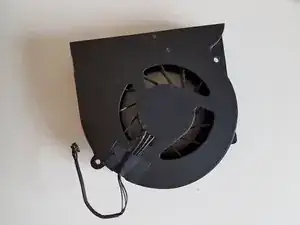

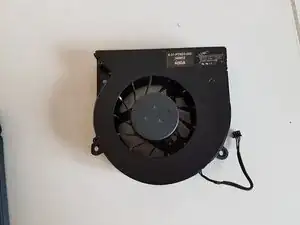

Ziehe den Ventilator.

Löse die drei Schraube, die rot umgeben sind.

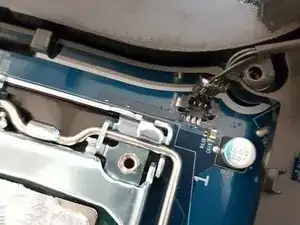

Entferne das Kabel, das rot eingerahmt ist.

Ziehe den Ventilator.

Öffne die beiden Klappe, die die beiden Kabel zurückbehält, die rot eingerahmt sind.

Entferne die beiden Kabel, die rot eingerahmt sind.

Öffne die beiden Klappe, die die beiden Kabel zurückbehält, die rot eingerahmt sind.

Entferne die beiden Kabel, die rot eingerahmt sind.

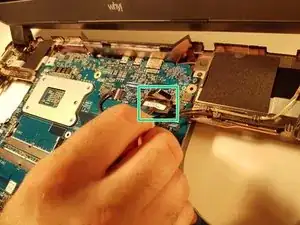

Entferne das Kabel, das grün eingerahmt ist.

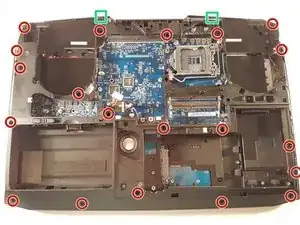

Löse die zwanzig Schraube, die rot umgeben sind.

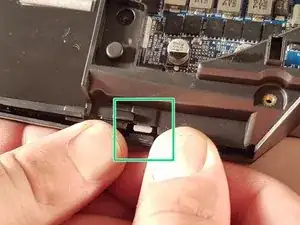

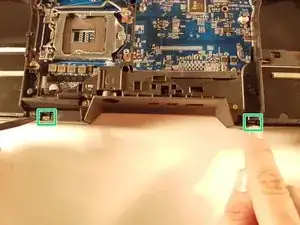

Drücke die beiden Zonen, die grün eingerahmt sind, bis einen Klick.

Drücke die beiden Zonen, die grün eingerahmt sind, bis einen Klick.

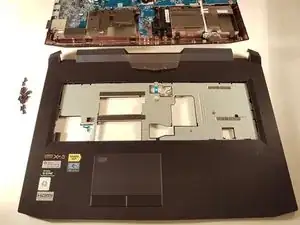

Ziehe die obere Abdeckung.

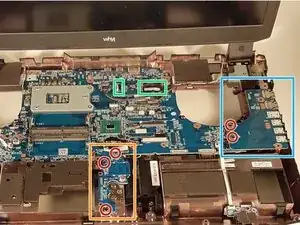

Löse die fünf Schraube, die rot umgeben sind.

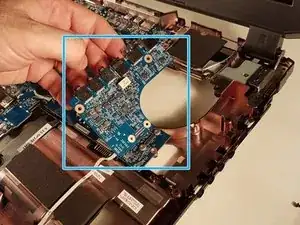

Entferne die Karte, die blau eingerahmt ist.

Entferne die Karte, die orange eingerahmt ist.

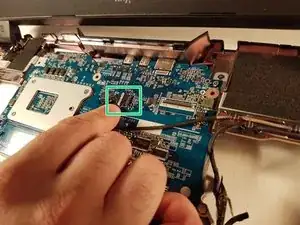

Entferne die beiden Kabel, die grün eingerahmt sind.

Entferne das Kabel, das rot umgeben ist.

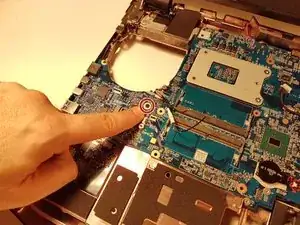

Entferne die Schraube, die rot umgeben ist.

Ziehe das Mainboard aus seinem Stelle.
