PlayStation Hauptplatine tauschen

Geschrieben von: Craig Lloyd
  • Kommentare: 14
PlayStation Hauptplatine tauschen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

20 - 30 Minuten

Einleitung

Wenn deine PlayStation Videos schlecht anzeigt, Tonaussetzer hat oder nicht richtig hochfährt, muss vielleicht die Hauptplatine ausgetauscht werden. Aufder Hauptplatine befinden sich alle Prozessoren und Anschlüsse. Diese Anleitung zeigt, wie sie zusammen mit der Laser- und Antriebseinheit ausgetauscht wird.

Hinweis: Diese Reparatur wird an einem SCPH-1001 Modell dargestellt. Der Prozess könnte sich etwas anders gestalten, wenn du ein neueres Modell hast.

  1. IqaSJZ4KVmvNouFi

    • Stelle sicher, dass die Konsole ausgeschaltet und ausgesteckt ist, bevor du beginnst.

    • Drehe die Konsole mit der Unterseite nach oben und entferne die fünf 15,8 mm Kreuzschlitzschrauben #1.

    The SCPH-9001 model does not have the Parallel Port panel to remove.

    Aislinn -

  2. Ai23JydcmDHAJSKG
    Ai23JydcmDHAJSKG
    RKxO2hpTXxr4G2sp

    • Drehe die Konsole wieder um, während du die obere und untere Gehäusehälfte zusammenhältst. Hebe das obere Gehäuseteil gerade nach oben, um es zu entfernen.

  3. aSEFLMD5sYlEJhDJ

    • Entferne die fünf Kreuzschlitzschrauben #1, welche die Metallabschirmung der Controlleranschlüsse sichern.

    • Zwei 14 mm Schrauben

    • Drei 8 mm Schrauben

    Doesn't apply to my 7502 model.

    Only remove the two 14mm screws.

    Harley -

  4. ScldZAXnOwW2YLKZ
    ScldZAXnOwW2YLKZ
    mFXxo6saGuvLjO2w

    • Hebe die Metallabschirmung gerade nach oben, um sie zu entfernen.

    Doesn't apply to my 7502 model.

    Skip to next step.

    Harley -

  5. NNaOTODD1MjZgXIB
    NNaOTODD1MjZgXIB
    CVBMlvl3KGZS5Egn

    • Ziehe die Flachkabel der Controlleranschlüsse gerade nach oben und aus ihrer Verankerung auf der Hauptplatine, um sie abzutrennen.

    Doesn't apply to my 7502 model.

    Only remove the ribbon cable from the centre of the two ports.

    Harley -

  6. LBgi6hwKLa4JORYD
    LBgi6hwKLa4JORYD
    PXDxUgsUpjsFo1es

    • Hebe die Controlleranschlüsse gerade nach oben und aus dem unteren Gehäuseteil heraus.

  7. yr3FU4WdXpdvxhnJ
    yr3FU4WdXpdvxhnJ
    O6eGUMPwIsdPCDep

    • Ziehe das Versorgungskabel des optischen Laufwerks gerade nach oben aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

    I broke the optical drive power cable’s socket off from the motherboard! How to put it back on?

    B H -

    Please try not to pull via the wires as you run the risk of breaking the cable, in which if you have a replacement reader like mine you will need this cable again as it didn’t come with one. I recommend wiggling it from each side. Seems to work for me.

    Jamie Sylver -

  8. Cgu4diwxGFhtcBKj
    Cgu4diwxGFhtcBKj
    hKnTASCZ5e35cRj6
    ZlATJUFyUtCmDfW2

    • Hebe den Stecker des Datenkabelsauf der Hauptplatine mit dem flachen Ende des Spudgers auf einer Seite nach oben und löse ihn ab. Wiederhole auf der anderen Seite.

    • Du wirst ein deutliches Klicken hören, wenn sich der Stecker löst. Übe beim Hochheben nicht zuviel Kraft mit dem Spudger, der Stecker könnte beschädigt werden.

    • Ziehe das Datenkabel des optischen Laufwerks behutsam gerade nach oben aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

    While I was pulling this cable, the whole connector came off the motherboard (the white part that's supposed do stay on the motherboard)... How can I fix it?

    Zvezdan Disic -

    Do I solder it or what?

    Zvezdan Disic -

    Same exact problem with pulling the entire connector off the motherboard. What do i do?

    Aaron Loyd -

    Yes, could try clean and re-solder, and do a proper re-work job.

    leafybye -

    help! i just had the same problem! someone was able to solve it ???

    Jack -

  9. NyYxy5LEFuWEHGPS
    NyYxy5LEFuWEHGPS
    SrpYMvA4REnCTVcE

    • Hebe das optische Laufwerk gerade nach oben und entferne es.

  10. xrSwpGvHW11QRqQw
    xrSwpGvHW11QRqQw
    PEKLtOJa3AHURXFP

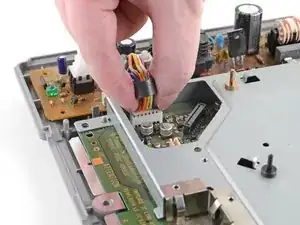

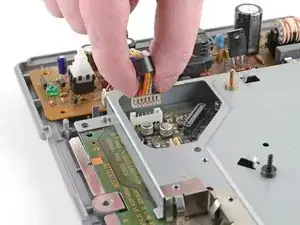

    • Ziehe das Versorgungskabel gerade aus seinem Anschluss auf der Hauptplatine heraus und trenne es ab.

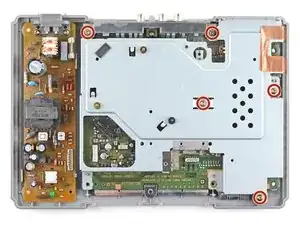

  11. 3xJoyrybY3P2WOXS

    • Entferne die fünf 14 mm langen Kreuzschlitzschrauben #1, mit denen die Metallabschirmung der Hauptplatine befestigt ist.

  12. YsVVP4YaG3DYCODL
    YsVVP4YaG3DYCODL
    YcG3FHIA1JYImXMm
    OO3YslWXIudhaITc

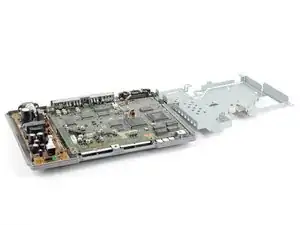

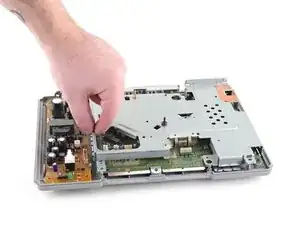

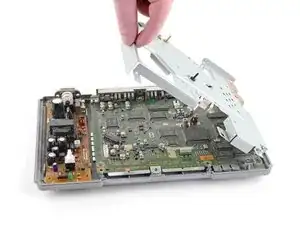

    • Hebe die Metallabschirmung an der linken Seite hoch und klappe sie wie ein Buch über die rechte Seitenkante auf.

    • Eventuell ist die Metallabschirmung an der rechten Seite mit Klebestreifen befestigt, deswegen musst du sie auf diese Weise entfernen. Wenn keine Klebestreifen vorhanden sind, kannst du sie einfach nach oben abheben.

  13. KBb2UHZwE6BKA4fM

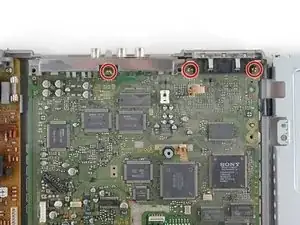

    • Entferne die drei 14 mm langen Kreuzschlitzschrauben #1, mit denen die Hauptplatine am Gehäuseunterteil befestigt ist.

  14. WZdiYwO3tgDA4HZq
    WZdiYwO3tgDA4HZq
    IlxKdxWo5LT1KCHf

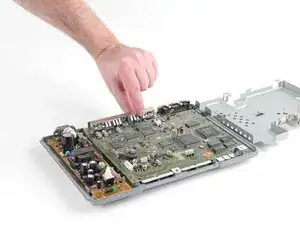

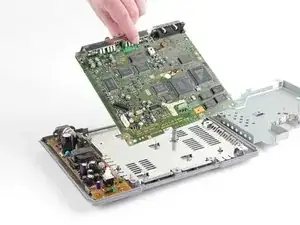

    • Hebe die Hauptplatine aus dem Gehäuseunterteil heraus.

Abschluss

Vergleiche das Austauschteil mit dem Originalteil– vielleicht musst du Teile übertragen oder Schutzfolien vom neuen Bauteil entfernen, bevor du es einbaust.

Um dein Gerät wieder zusammenzubauen, befolge diese Schritte in der umgekehrten Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
