Ram Upgrade/Replacement

Laptop zugeklappt auf den Deckel legen und wie im Bild ausrichten

Es gibt 3 verschiedene Schraubenlängen:

4 Stk. PH1 12 mm (orange)

3 Stk. PH1 10 mm (gelb)

4 Stk. PH1 7 mm (grün)

Die Schrauben müssen später an wieder an der richtigen Stelle verbaut werden, da sonst etwas beschädigt werden kann.

Entferne die Schrauben und sortiere Sie der Länge nach.

Gerät umdrehen und aufklappen.

Achtung: Sobald die Tastatur gelöst ist, müssen erst 4 Flachbandkabel entfernt werden, bevor die Tastatur abgenommen werden kann!

Den Jimmy vorsichtig an der rechten unteren Ecke der Tastatur in den Spalt zwischen Gehäuse und Tastatur hineinschieben.

Von dieser Position aus abwechselnd nach links und oben hebelnd vorarbeiten, bis die Tastatur lose auf dem Gehäuse liegt.

Es müssen 4 Kabel entfernt werden!

Tastatur unter dem Touchpad vorsichtig, Richtung Bildschirm aufklappen.

Mithilfe des Spudgers die schwarze Verriegelung des Flachbandkabels hochklappen und das Kabel vorsichtig herausziehen. Wiederhole dies für jedes der vier Flachbandkabel.

Batterie stecker lokalisieren

Die Metallklammer (blaues Rechteck) nach oben schieben.

Mit dem Spudger den weißen Stecker nach oben herausheben.

Die beiden Schrauben entfernen (PH1 - 8 mm)

Batterie nach oben herausnehmen.

Vorsichtig die beiden Antennenkabelkabel mit einer Pinzette abstecken.

Schraube PH1 lösen.

Die Karte nach links herausnehmen.

schwarze Verriegelung der Buchse nach oben klappen.

Kabel nach links herausziehen

Mit einer Pinzette den Klebestreifen über dem Stecker des Displaykabels vorsichtig lösen.

Stecker nach oben aus der Buchse herausziehen.

Achtung das Kabel ist auf die Platine geklebt!

Vorsichtig das gesamte Kabel von der Platine lösen.

Mithilfe einer Pinzette vorsichtig das Antennenkabel herausfädeln.

Zwischen Scharnier und Cpu Kühler befindet sich ein Schlitz in den das Kabel etwas klemmt

Achtung! Mit einer Hand immer den Bildschirm festhalten, um die Scharniere zu entlasten!

Orange gekennzeichnete Schraube lösen. (PH1 8 mm)

Rot gekennzeichnete Schrauben lösen (2 Stk. PH1 6 mm)

Achtung! Mit einer Hand immer den Bildschirm festhalten, um die Scharniere zu entlasten!

Schrauben lösen (2 Stk. PH1 - 6 mm)

Bildschirm beiseite legen.

Bild beispielhaft!

Platine herausnehmen

Lüfterkabel nach links herausziehen.

Schraube entfernen (PH1 - 5 mm)

Hebe den Lüfter heraus.

Bei der Gelegenheit kannst du ihn gleich reinigen.

Lautsprecher Kabel nach links herausziehen.

Die beiden Schrauben lösen. (PH1 - 5,5 mm)

Motherboard anheben und dann nach links aus dem Gehäuse ziehen.

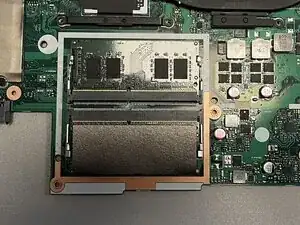

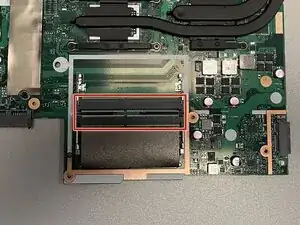

Ram Modul schräg einsetzen und nach unten drücken bis es einrastet.
