Einleitung
Diese Anleitung zeigt, wie die M.2 2280 SSD im Razer Blade 15 Advanced Model (Anfang 2020) ausgetauscht wird.
Führe, wenn möglich, vor Reparaturbeginn, ein Backup deiner SSD durch. Wenn deine SSD das Betriebssystem enthält, dann mache dich vorher vertraut damit, wie du die SSD klonen und die Daten kopieren kannst.
-
-
Bringe einen Saugheber in der Mitte am rechten Rand der Rückseite zwischen dem unteren Gummifuß und den mittleren Schrauben an.
-
Ziehe den Saugheber hoch, bis ein Spalt zwischen der Rückseite und dem Rahmen entstanden ist.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Kippe das Plektrum nach oben vom Rahmen weg. Lasse es schräg nach oben stehen, solange es sich zwischen der Rückseite und dem Rahmen befindet.
-
-
-
Schiebe das Plektrum um die untere rechte Ecke herum, um die Rückseite vom Rahmen zu lösen.
-
-
-
Schiebe das Plektrum an der Vorderkante entlang und um die vordere linke Ecke herum, um die Rückseite komplett vom Rahmen zu lösen.
-
-
-
Entferne die Rückseite.
-
Lege die Rückseite auf ihren Gummifüßen ab, damit die Wärmeleitpads nicht beschädigt werden.
-
-
-
Setze einen Spudger mit der Spitze unter die Mitte an der langen Kante des Akkusteckers.
-
Hebe den Druckstecker des Akkus aus seinem Anschluss auf der Hauptplatine nach oben und trenne ihn ab.
-
-
-

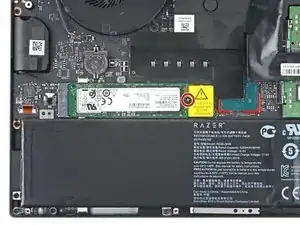

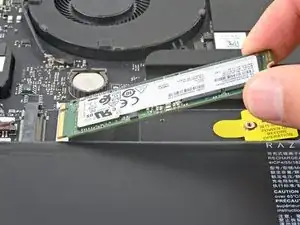

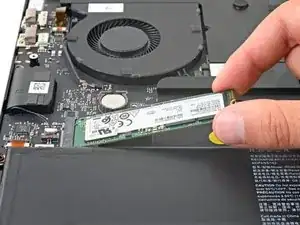

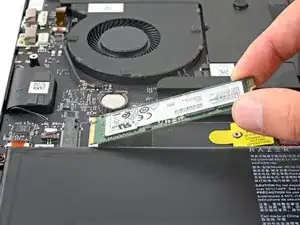

Entferne die 3,8 mm lange Schraube, mit der die SSD befestigt ist, mit einem Kreuzschlitzschraubendreher.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
