Einleitung
Die Xbox 360 E geht nicht an. Manchmal ist es das Netzteil... manchmal aber nicht.
Problem:
Das Netzteil ("der Klotz") leuchtet orange und bleibt orange. Die Konsole schaltet sich nicht an, egal was man probiert.
-
-

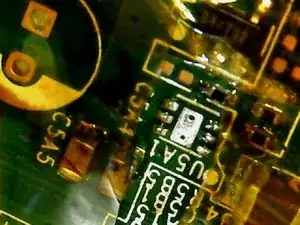

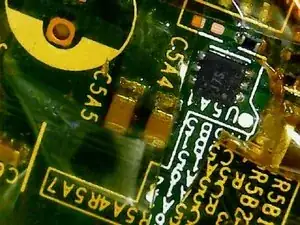

Gib Flussmittel darauf, verwende Heißluft (mittlerer bis leichter Luftdruck) und entferne den Mosfet. Ich habe herausgefunden, dass ich meine Heißluftlötstation bis zu 375° quälen muss, da bei niedrigeren Temperaturen nichts geschah.
-
-
-

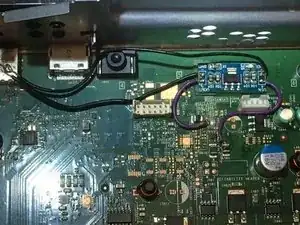

Löte wie folgt: 5V beim L3B1 (nördliche Seite) in den Eingang des Konverters. Vom 3,3V-Konverter-Ausganges in den L5A1 (östliche Seite). Vom Konverter Ground Ein- und Ausgang (beide) zum Gehäuse des Analogen A/V-Modules.
-
Ich habe die Stecker für Pins auf der Konverterplatine entfernt. Den Konverter habe ich mit Panzertape (die dicke Version) an eine leere Stelle geklebt. Du kannst natürlich auch Heißkleber oder was auch immer du verwenden willst, nutzen.
-
Das Schlimmste an diesem waren all die verschwendeten Stunden, in denen ich mich durch ein Meer an irrelevanten Internetbeiträgen gescrollt habe, die mir alle nur vorgeschlagen haben, das ich das Netzteil auszutauschen soll. Ein Spannungstest zeigte 5V im Standby und 12V nach dem Brücken der 12V Schiene und die Lampe auf dem Netzteil zeigte grün. Damit funktioniert das Netzteil. Es gibt anderswo Anleitungen wie man diesen Test durchführt.
Ich habe damit angefangen die 5V-Standby-Spannung auf der Platine des Anschalters zu suchen und habe die 5V endlich in der Nähe des L3B1 gefunden. Mir viel auf, dass der U5A1 zwar 5V bekam, jedoch null Volt ausgab.
In einem Video benutzte ein Typ einen variablen Spannungswandler, um den U5A1-Mosfet zu umgehen, in einem anderen Video benutzte ein Typ etwas, was wie ein Stück einer DVD-Platine aussah, das er abgeschnitten hatte. Ich habe mich gegen den variablen Spannungsreglers entschieden, da bei einem Ausfall dieser Schiene von der Tochterplatine die folgenden Komponente die vollen 5 V (oder mehr) bekommen würden. Ich weiß nicht, ob das katastrophal wäre, trotzdem habe ich mich für einen einfachen 5V-zu-3,3V-Konverter entschieden. Habe einen 10er-Pack bei Amazon für 9€ gefunden.
Die Konsole lässt sich jetzt wieder wie gewohnt ein- und ausschalten.
Das war kein bezahltes Projekt. Es war für ein Familienmitglied, das ab und zu 3-5 Spiele spielt. Natürlich wäre es weniger zeitaufwändig gewesen, bei eBay eine Ersatzkonsole zu kaufen, was ich auch empfohlen habe, doch der Reiz der Herausforderung war unwiderstehlich.
Ich habe in dem Zug ebenfalls die Wärmeleitpaste erneuert, da das bei der Konsole bis dahin nie gemacht wurde.
Viel Glück, ich hoffe, dass das einigen von euch hilft.
8 Kommentare
Hi there I am having same issue that my Xbox 360 e can turn on
Is there a video or any other more detail way for me so solve the console not turning on problem?
My knowledge for solving electric device are very low
Hope to get your reply soon
The problem is in diagnosing. The reason for a "no power" can be any of several different possible things. In this case I knew it was that component because there was no voltage on the output at all. Unfortunately you will either have to learn how to test/diagnose, or take it to someone who can.
RebTech -
After a couple years of sitting on this issue, I think now I'll be able to finally fix my Xbox e.
Thanks!
As mentioned above, a "no power" fault can be the result of any of a number of possible things. If that U5A1 is the culprit this bypass will work. In case anyone was interested....this particular unit is still functioning and was even recently successfully rgh 3'd. Good luck!
RebTech -
