Einleitung
Diese Anleitung zeigt, wie ein defektes Display im Samsung Galaxy S20 FE ausgetauscht werden kann.
Hinweis: Bei dieser Anleitung werden einige Bauteile auf eine neue Display-Rahmeneinheit übertragen. Wenn dein Display nicht mit einem Rahmen ausgestattet ist, ist die Anleitung nicht geeignet. Wenn du das Displaypanel alleine austauschen willst, benutze diese Anleitung
Hinweis: Bei dieser Anleitung muss der Akku ausgebaut und auf die neue Displayeinheit übertragen werden. Wenn dein Akku aufgebläht ist, musst du [l[What_to_do_with_a_swollen_battery|geeignete Vorsichtsmaßnahmen treffen|new_window=true]]. Entlade den Akku vor Reparaturbeginn auf unter 25%. Ein geladener Akku kann in Brand geraten oder sogar explodieren, wenn er versehentlich angestochen wird.
Schaue dir auch das unten angezeigte Video an. Es kann dir weiterhelfen, wenn die Fotos dir nicht ausreichen.
-
-

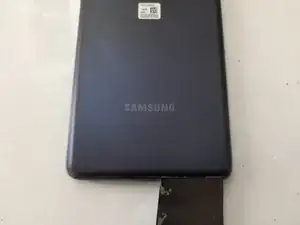

Erhitze die Rückseite mit einer Heißluftpistole.
-

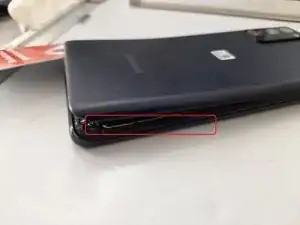

Schiebe ein dünnes Plastikwerkzeug zwischen die Rückseite und den Rahmen, um den Klebstoff zu lösen. Arbeite dich um den gesamten Rahmen herum, um die Rückseite vom Rahmen zu trennen.
-
-
-

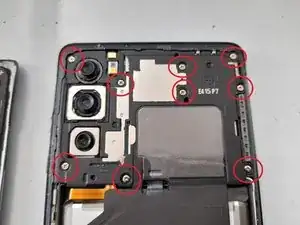

Entferne die neun Schrauben, mit denen das Antennenmodul befestigt ist, entferne das Modul aber noch nicht.
-

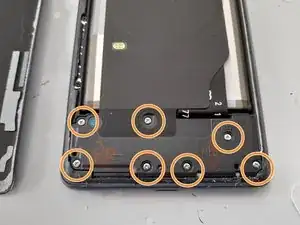

Entferne die sieben Schrauben, mit denen der untere Teil der Kunststoff-Schutzabdeckung unten im Smartphone befestigt ist.
-
-
-

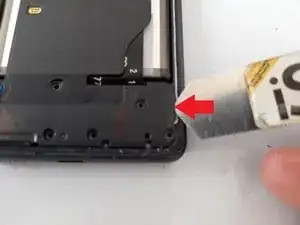

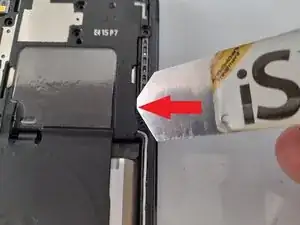

Setze ein geeignetes dünnes Werkzeug an der unteren Kunstoffabdeckung ein und löse sie ab.
-
Setze ein geeignetes dünnes Werkzeug am Antennenmodul ein und löse es ab, hole es aber noch nicht ganz heraus.
-
Klappe das Antennenmodul zum Akku hin.
-

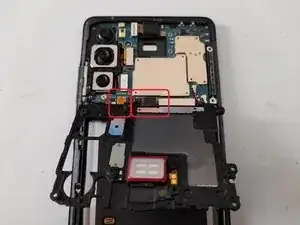

Darunter befindet sich der Akkustecker und ein Stecker für das Antennenmodul. Heble beide mit einem Spudger hoch.
-
Jetzt kannst du das Antennenmodul entfernen.
-
-
-
Löse die Rückkamera mit einem Spudger ab und entferne sie aus ihrer Fassung.
-

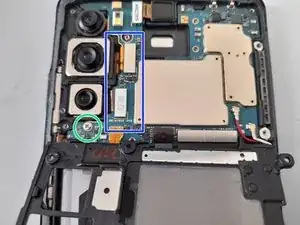

Drehe die Kreuzschlitzschraube an der Hauptplatine heraus.
-
Löse das Kabel zwischen der Hauptplatine und der Tochterplatine mit einem Spudger ab.
-
Das rote und das weiße Kabel muss nicht von der Hauptplatine abgetrennt werden, heble aber die Kabel selbst hoch.
-
-
-

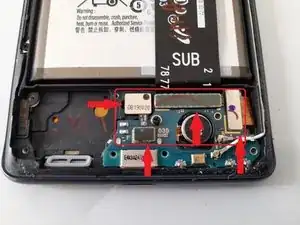

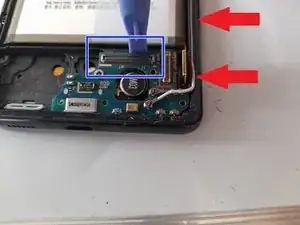

Löse die Stecker für das Display, den Fingerabdrucksensor und der Hauptplatine mit einem Spudger von der Tochterplatine ab. Heble den Fingerabdrucksensor an der Seite hoch und löse ihn ab.
-
Drehe die Befestigungsschraube der Tochterplatine heraus.
-
Löse die Tochterplatine mit einem Spudger ab. Hole die Kabel aus dem Kanal seitlich am Rahmen heraus.
-
-
-

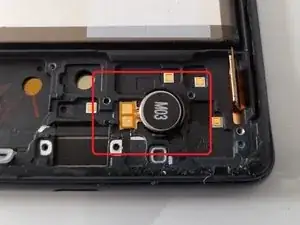

Erwärme die Vorderseite des Displays mit einem Heißluftgebläse, um den Kleber am Vibrationsmotor aufzuweichen.
-

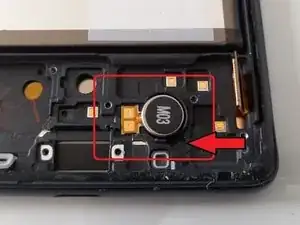

Setze ein Werkzeug etwa an der 5-Uhr-Position ein und heble den Motor hoch.
-
-
-
Entferne die beiden Schrauben, mit denen dieses Teil befestigt ist.
-

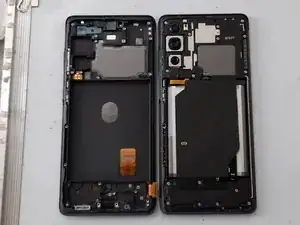

Übertrage das Teil auf den neuen Rahmen.
-
-
-
Erwärme die Vorderseite des Displays mit einem Heißluftgebläse, um den Kleber am Akku aufzuweichen.
-

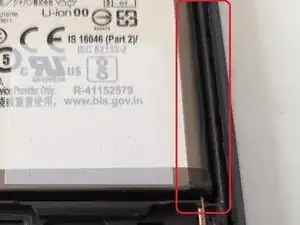

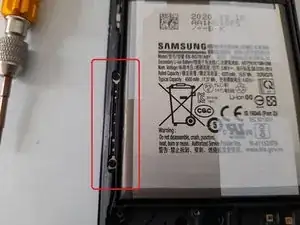

Setze ein dünnes flexibles Werkzeug zum Auftrennen des Klebers zwischen den Akku und den Rahmen ein. Arbeite dich an der Seite des Akkus entlang, bis er sich abzulösen beginnt.
-

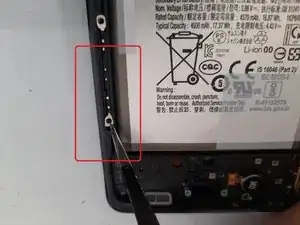

Wenn eine Seite frei ist, wiederhole das Verfahren an der anderen Seite, bis der Akku ganz abgelöst ist und herausgeholt werden kann.
-
-
-
Um das Smartphone wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
-
Bevor du das Smartphone wieder zuklebst, solltest du es ausführlich testen. Glückwunsch wenn alles wieder richtig funktioniert.
Wenn du mehr Hilfe brauchst: hier ist unser Forum.
