Samsung Galaxy S21 5G-Antenne tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 6

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie eine oder beide 5G-Antennen im Samsung Galaxy S21 ausgetauscht werden kann.

Bevor du dein Smartphone öffnest, solltest du den Akku aus Sicherheitsgründen auf unter 25% entladen. Du reduzierst so das Risiko, dass er in Brand gerät, wenn er während der Reparatur versehentlich beschädigt wird. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Um die Reparatur abzuschließen, benötigtst du Ersatzklebestreifen.

Werkzeuge

Ersatzteile

Tesa 61395 Tape

Schritt 1

Schalte vor Reparaturbeginn das Smartphone aus und trenne es vom Ladegerät.
Erwärme einen iOpener und lege ihn zwei Minuten lang zum Aufweichen des Klebers auf die Unterkante der Rückabdeckung.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, sei aber vorsichtig — das Display und der eingebaute Akku sind sehr wärmeempfindlich.

How hot does the back cover have to be to come off? I tried with iOpener many times but have had no luck opening it. The surface temperature goes up to 105-110F (43C).

Imtiaz Chowdhury -

Hi Imtiaz!

We don't have a specific temperature that we recommend, but, if you're still having issues separating the adhesive with the iOpener, I would recommend you switch to a hair dryer or a heat pad. The back cover should be slightly too warm to the touch.

Alex Diaz-Kokaisl -

Schritt 2

Befestige einen Saugnapf an der Rückseite des Smartphones, möglichst nahe an der Mitte der unteren Kante.
Ziehe fest und gleichmässig am Saugnapf, um eine Lücke zwischen der Abdeckung und dem Rahmen zu schaffen.
Je nach Alter deines Telefons kann dies schwierig sein. Wenn du Probleme hast, versuche es mit mehr Hitze.
Führe ein Opening Pick in die Lücke ein.
Führe das Opening Pick höchstens 5mm ein, da du sonst die internen Bauteile beschädigen könntest.

Are you pulling the suction cup on an angle or something? How can you pull up on cup with nothing tying down the phone?

PCman999 -

The backing is a polycarbonate material - so yes it's plastic. Also, when pulling up with the suction cup your correct in that it is or should be done on an angle. Plus, the back is plastic so it will only flex upwards as you're applying the pressure. Lastly, because the backing is still tapped inside and your pulling upwards, if necessary with the hand that's pulling up you can gently rest the part of your palm/wrist against the phone which may also help in the separation process but remember you're goal is to only lift it enough so you can slide in the separator pick. I use guitar picks myself since I have them laying around all over the place. Good luck, and don't rush yourself :0)

Miles Long -

Schritt 3

Schiebe das Plektrum an der Unterkante hin und her, um den Kleber zu durchtrennen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

If you have access to a heating pad you can use this instead and save some cash but make sure to turn it on and let it heat up so you check the temperature first as it needs to be hot enough to melt the glue but not damage the components. Typically, these work great because they're designed not to burn a person.

Miles Long -

Schritt 5

Bringe einen Saugheber an der Rückseite des Handys an. Der Saugheber sollte sich so nah wie möglich mittig an der linken Kante befinden.
Ziehe den Saugheber kräftig und gleichmäßig nach oben, um eine Lücke zwischen der Rückabdeckung und dem Rahmen zu schaffen.
Setze ein Plektrum in die Lücke ein.
Setze das Plektrum nicht tiefer als 5 mm ein, da sonst Komponenten im Inneren beschädigt werden können.

Schritt 6

Schiebe das Plektrum entlang der linken Kante in Richtung der unteren linken Ecke, um den Kleber zu durchtrennen.
Schneide nicht an der Stelle, an der die Kameraeinfassung auf die hintere Abdeckung trifft, der Kunststoff bricht leicht.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückseite.

Schritt 8

Bringe einen Saugheber an der Rückseite des Telefons an. Der Saugnapf sollte sich so nah wie möglich mittig an der rechten Kante befinden.
Ziehe den Saugnapf kräftig und gleichmäßig nach oben, um eine Lücke zwischen der Rückabdeckung und dem Rahmen zu schaffen.
Setze ein Plektrum in die Lücke ein.
Setze das Plektrum nicht tiefer als 3 mm ein, parallel zur rechten Kante verläuft das sekundäre Verbindungskabel und es könnte beschädigt werden.

Schritt 9

Schiebe ein Plektrum an der rechten Seite der Rückabdeckung zum Auftrennen des Klebers vor und zurück.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 10

Rolle das Plektrum an der rechten Kante um die obere rechte Ecke des Smartphones herum.
Setze das Plektrum nicht tiefer als 5 mm ein, damit keine inneren Bauteile beschädigt werden.
Wende dieses Verfahren an jeder Ecke außer der oberen linken an, wo sich die Rückkamera befindet.

Schritt 11

Schiebe das Plektrum ganz oben so nahe wie möglich an die Kameraeinfassung heran.
Wiederhole das mit dem Plektrum an der linken Seite.

Schritt 12

Lege einen erwärmten iOpener zwei Minuten lang auf die Kameraeinfassung.

Schritt 13

Drehe die Rückabdeckung gegen den Uhrzeigersinn, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entstanden ist.
Setze das Plektrum höchstens 5 mm tief ein, damit keine Kratzer an der Kamera entstehen.
Setze ein Plektrum in den Spalt ein.
Wenn dieses Verfahren nicht funktioniert, dann mache mit dem nächsten Schritt weiter, anderenfalls überspringe ihn.

Schritt 14

Schiebe beide Plektren behutsam zur Kameraeinfassung hin, bis sie sich an den Ecken der Rückabdeckung gleich bei der Kameraeinfassung befinden.
Bewege die Plektren an der Verbindung zwischen der Rückabdeckung und der Kameraeinfassung vor und zurück, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entstanden ist.
Bei dieser Methode musst du vorsichtig sein, die Rückabdeckung ist aus Kunststoff und kann leicht brechen.

Schritt 15

Setze ein Plektrum zwischen die Kameraeinfassung und den Rahmen und trenne den Kleber auf.
Zwischen dem Rahmen und der Kameraeinfassung befindet sich eine Menge Klebstoff, wahrscheinlich musst du die Stelle mehrmals erwärmen.

Schritt 16

Rechts von der Kamera befindet sich eine weitere Klebestelle, die aufgetrennt werden muss.
Der Blitz ist auf der Rückabdeckung von einer Platte eingefasst, in der das Plektrum stecken bleiben kann:
Kippe das Plektrum nach unten, um Schäden zu vermeiden.

Schritt 17

Setze die Spitze des Plektrums am Rand gleich beim Blitz ein.
Schiebe das Plektrum langsam ein, damit keine Schäden an der Platte um den Blitz entstehen.
Der Widerstand der Platte kann sich ähnlich wie Kleber anfühlen. Kippe das Plektrum nach unten, damit die Platte nicht beschädigt wird.
Trenne die Klebeverbindung rechts von der Kamera auf.

Schritt 18

Entferne die Rückabdeckung.
Wenn die Rückabdeckung immer noch am Rahmen festklebt, dann fahre mit einem Plektrum rund um das Smartphone herum, bis sie sich ablöst.
Während des Wiederzusammenbaus:
Jetzt ist eine gute Gelegenheit um das Smartphone einzuschalten und alle Funktionen zu testen. Schalte das Telefon wieder ganz aus, bevor du weiterarbeitest.
Entferne Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische Klebstoffreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
Wenn du vorgestanzte Klebestreifen für Samsung verwendest, dann benutze diese Anleitung.
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Why begin reassemble directions or reminders when the battery has not even been removed yet? This advice would be better suited just after the battery install and just after powering on to test. Might have to inject multiple "test" points before and after reassembly.

Tarzan1812 -

Schritt 19

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist.
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren alten Platz zurück kommt.

Schritt 20

Ziehe die Halterung der Hauptplatine vorsichtig mit einer Pinzette hoch und löse ihre Rasten vom Rahmen ab.
Entferne die Halterung noch nicht ganz, sie ist immer noch an der Spule zum drahtlosen Laden befestigt.

Schritt 21

Halte die Halterung der Hauptplatine mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit einem Spudger nach oben.
Achte darauf, dass du nur an der Kante des Steckers hebelst, damit der Anschluss und umliegenden Bauteile nicht beschädigt werden.
Um Druckstecker (Press-Fit-Verbinder), wie diesen hier, wieder anzuschließen, musst du ihn erst auf einenr Seite nach unten drücken, bis er einrastet. Wiederhole dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht ausgerichtet ist, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 22

Halte die Halterung der Hauptplatine weiterhin mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der Spule zum drahtlosen Laden mit einem Spudger nach oben.

Schritt 23

Die Spule zum drahtlosen Laden ist leicht mit dem Smartphone verklebt.
Ziehe die Spule zum drahtlosen Laden vorsichtig mit den Fingern vom Smartphone ab.
Drehe beim Zusammenbau zuerst die Schrauben an der Halterung für die Hauptplatine ein, damit die Spule zum drahtlosen Laden korrekt ausgerichtet ist, drücke dann die restlichen Spule zum Kleben fest.

Schritt 24

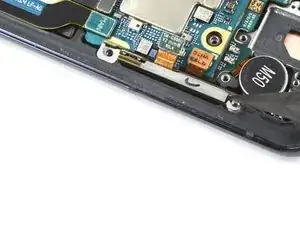

Entferne die drei 3,5 mm Kreuzschlitzschrauben, mit denen die 5G-Antennenhalterungen am Rahmen befestigt sind.

Schritt 25

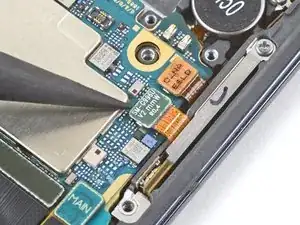

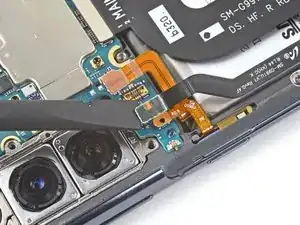

Heble den Druckstecker der 5G-Antenne mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Schritt 26

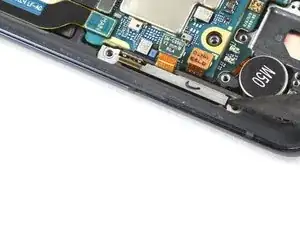

Heble mit der Spudgerspitze die Lasche an der unteren Schraube der linken 5G-Antennenhalterung hoch.

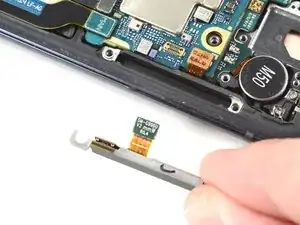

Entferne die linke 5G-Antenne mit einer Pinzette oder deinen Fingern.

Schritt 27

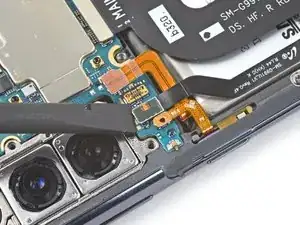

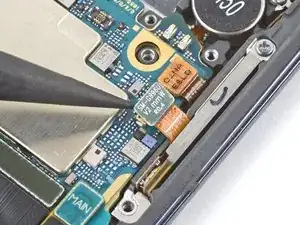

Heble den Druckstecker der 5G-Antenne mit dem Spudger hoch und trenne ihn ab.

Schritt 28

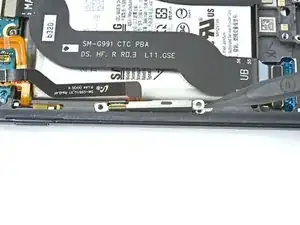

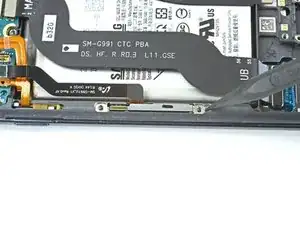

Heble mit der Spudgerspitze die Oberkante der rechten 5G-Antennenhalterung hoch.

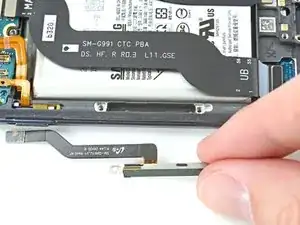

Entferne die rechte 5G-Antenne mit einer Pinzette oder deinen Fingern.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Teste nach der Reparatur alle Funktionen deines Geräts mit Hilfe dieser Anleitung.

Bitte entsorge deinen Elektroschrott fachgerecht.

Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen oder schau in unserem Forum nach Lösungen.
