Samsung Galaxy S21 Ultra Akku ersetzen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 14

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Nutze diese Anleitung, um einen schwachen oder kaputten Akku in deinem Samsung Galaxy S21 Ultra zu ersetzen.

Diese Anleitung wurde mit dem (internationalen) Modell SM-G998B/DS erstellt. Bei anderen Modellen sitzt ein zusätzliches Antennenkabel am Rand des Mittelrahmens.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade den Akku aus Sicherheitsgründen auf unter 25%, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird.

Wenn du dein Gerät beim Zusammenbau nicht wieder zusammenklebst, wird es zwar ganz normal funktionieren, aber höchstwahrscheinlich nicht mehr so gut gegen Wasser geschützt sein.

Um das Gerät wieder zusammenzubauen, musst du die Klebestreifen ersetzen.

Werkzeuge

Ersatzteile

Schritt 1

Schalte vor Reparaturbeginn das Smartphone aus und trenne es vom Ladegerät.

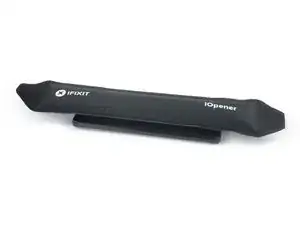

Erwärme einen iOpener und lege ihn mindestens drei Minuten lang zum Aufweichen des Klebers auf die Rückabdeckung.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, sei aber vorsichtig — das Display und der eingebaute Akku sind sehr wärmeempfindlich.

Schritt 2

Setze einen Saugheber an die Unterkante der Rückseite des Smartphones, und zwar so nahe an die Unterkante wie möglich
Wenn die Rückabdeckung stark gesplittert ist, haftet der Saugheber wahrscheinlich besser, wenn du eine Lage von durchsichtigem Paketband anbringst. Anstelle des Saughebers könntest du auch sehr starkes Klebeband verwenden. Wenn das alles nicht hilft, kannst du den Saugheber mit Sekundenkleber am zerbrochenen Display befestigen.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Wenn sich der Spalt nicht leicht öffnet, dann erwärme die Stelle nochmals. Vermeide Überhitzung, so wie in der iOpener Anleitung beschrieben.
Setze ein Plektrum in den Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 3

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wenn der Kleber zu zäh zum Auftrennen geworden ist, dann ist er wahrscheinlich zu kalt geworden. Erwärme ihn wieder zwei bis drei Minuten lang mit dem iOpener.
Setze ein drittes Plektrum in die rechte untere Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante entlang nach oben.
Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Wenn du in der Nähe der Kamera aufschneidest, schiebe nur die Spitze des Plektrums ein (ca. 4-5 mm), damit die Kamera nicht beschädigt oder verschmutzt wird.
Setze ein viertes Plektrum unter die rechte obere Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein fünftes Plektrum in die obere linke Ecke des Smartphones ein.
Schiebe das Plektrum an der linken Seitenkante entlang nach unten, um auch den restlichen Kleber aufzuschneiden.
Wenn du in der Nähe der Einschalttaste schneidest, setze das Plektrum mit der Spitze höchstens 3 - 4 mm tief ein, damit das Flachbandkabel zur Einschalttaste und zu den Lautstärkereglern nicht beschädigt wird.

Schritt 7

Entferne die Rückabdeckung.
Während des Wiederzusammenbaus:
Jetzt ist eine gute Gelegenheit um das Smartphone einzuschalten und alle Funktionen zu testen. Schalte das Telefon wieder ganz aus, bevor du weiterarbeitest.
Entferne Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern.
Wische Klebstoffreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
Wenn du vorgestanzte Klebestreifen verwendest, dann benutze diese Anleitung.
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Schritt 8

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.

Schritt 9

Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.

Schritt 10

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Schritt 11

Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Schritt 12

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

Falls die Schrauben mit LOCTITE Kleber gesichert sind (bei mir der blaue), dann Vorsicht mit dem Kreuzschlitz der kleinen Schraubenköpfe. Unbedingt den richtigen Kreuzschlitz-Bit oder -Schraubendreher verwenden, der gut sitzt. Beherzte, aber dennoch vorsichtige auf- und zudrehversuche (!) bei gleichzeitigem drücken helfen, den LOCTITE zu brechen/lösen, bevor die Schrauben sich leicht herausdrehen lassen.

Michael Normann -

Schritt 13

Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 14

Löse den Anschluss des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.

There are 2 cables missing from this photo.

Zach Benson -

Schritt 15

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.

No need to remove lower speaker to replace camera , just disconnect 3 flat flex cables from motherboard.

Dirk Van develde -

The corner screws were a little covered in glue on my phone (no previous repair or opening of the phone). This cause me to strip one of the screws, so I had to take it to a professional shop. Make sure you clean your screws and you get a good grip with the screwdriver!

Hector J -

Schritt 16

Setze einen Spudger in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.
Heble die Lautsprechereinheit nach oben, indem du den Spudger nach unten drückst.

Schritt 17

Entferne die Lautsprechereinheit.
Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Schritt 18

Falls du nicht das Motherboard oder den Akku entfernen willst, kannst du diesen Schritt überspringen und mit dem nächsten weitermachen.
Löse den Stecker des Displaykabels mit einem Spudger, indem du ihn gerade aus seinem Anschluss nach oben hebelst.

Schritt 19

Löse die oberen Stecker des Hauptkabels und des Verbindungskabels aus ihren Anschlüssen auf dem Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.

Schritt 20

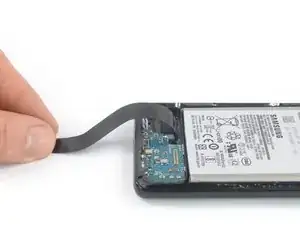

Löse den unteren Stecker des Verbindungskabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 21

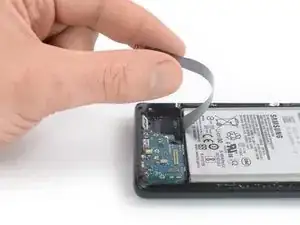

Löse den unteren Stecker des Hauptkabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 22

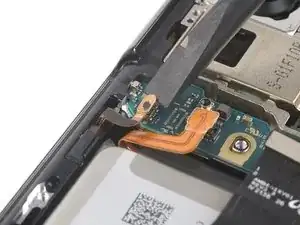

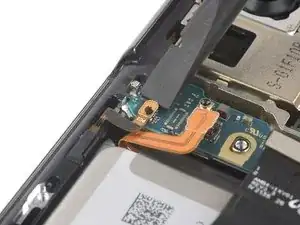

Löse das Kabel des Power Buttons, indem du es mit einem Spudger gerade nach oben aus dem Anschluss hebelst.

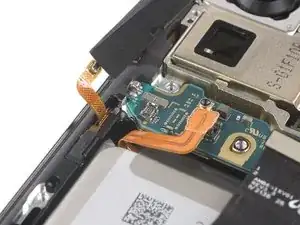

Biege das Kabel mit dem Spudger vorsichtig zu Seite, damit es beim Akkuausbau nicht im Weg ist.

Schritt 23

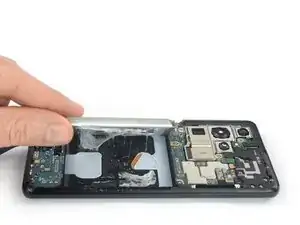

Achte darauf, dass du das Displaykabel nicht abknickst, sondern sanft zur Seite biegst, damit es nicht beschädigt.
Biege das Displaykabel Richtung Ladeanschluss, damit du Zugang zum Akku hast.
Mit einem kleinen Stück Klebeband kannst du das Kabel temporär zur Seite kleben, damit du es nicht versehentlich beschädigst.

Wo ist dieses weise kable oder band habe jetzt alles gemacht zu diesem schritt shehe das band aber nicht

Band auf dem ersten bild das gedrehte

tvexpert_XD -

Schritt 24

Der Akkukleber im Galaxy S21 Ultra ist extrem stark. Wenn er sich durch hochkonzentrierten Isopropylalkohol (mehr als 90%ig) allein nicht lösen lässt, versuche es mit zusätzlicher Hitze. bereite in diesem Fall einen iOpener vor und lege ihn für mindestens zwei Minuten auf das Display, um den Kleber unter dem Akku zu lösen.

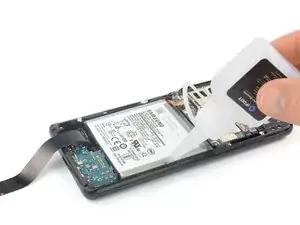

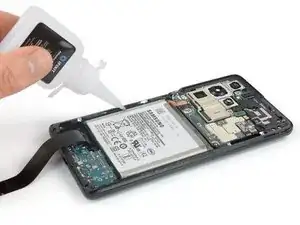

Gib 1 - 2 Tropfen hochkonzentrierten Isopropylalkohol (mehr als 90%ig) in die Spalten zwischen dem Rahmen und die linken und rechten Kanten des Akkus.
Verwende nur ein paar Tropfen und wiederhole es, falls notwendig. Im Mittelrahmen sind Ausschnitte, zu viel Alkohol könnte zum Display gelangen und es lösen oder beschädigen.
Gib dem Alkohol zwei bis drei Minuten Zeit, um den Kleber zu lösen.

If you are replacing the LCD/frame then apply extra isopropyl so excessive prying does not turn the battery into a flame thrower and damage other imortant parts. The glue is beyond strong, for no apparent reason since the battery will not wiggle with much less glue.

Thomas Hayes -

Schritt 25

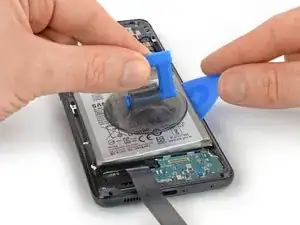

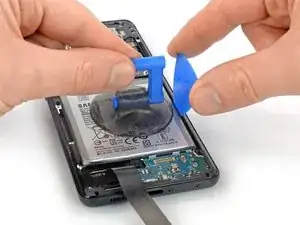

Setze in diesem Schritt ein Plektrum in den breitesten Spalt zwischen Akku und Rahmen, um einen guten Hebelpunkt zu haben.

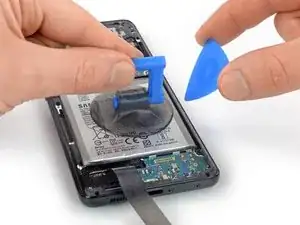

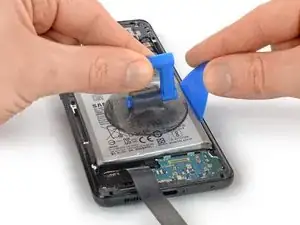

Setze einen Saugheber auf den Akku, so nahe wie möglich an den Rand.
Setze das Plektrum in den Spalt zwischen Akku und Rahmen.
Rolle das Plektrum weiter, damit die lange Kante im Smartphone steckt.

Schritt 26

Achte darauf, den Akku beim Entfernen nicht zu verformen oder zu beschädigen. Wenn der Akku versehentlich angestochen wird, kann er Feuer fangen und/oder explodieren. Falls du Probleme hast, träufle noch ein wenig Isopropylalkohol unter den Akku und versuche es nochmal.

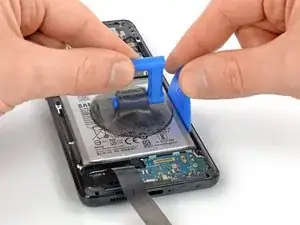

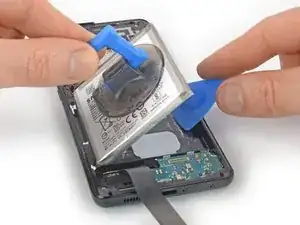

Ziehe den Saugheber fest und gleichmäßig nach oben, während du das Plektrum nach unten drückst, um den Akku herauszuhebeln.
Wenn du mit deinem Saugheber keinen Erfolg hast, kannst du es mit unseren Heavy Duty Saughebern versuchen.

If replacing LCD/frame I believe there isno need to remove the battery.

Thomas Hayes -

Schritt 27

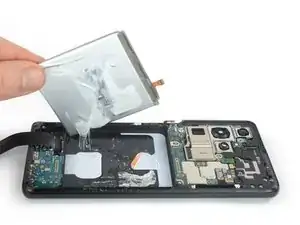

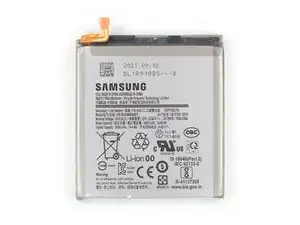

Entferne den Akku und beseitige alle Kleberreste.
Wenn du Isopropylalkohol verwendet hast, dann warte zehn Minuten lang bevor du den neuen Akku einbaust, bis der Alkohol vollständig verdunstet ist.
Bitte benutze einen beschädigten oder verformten Akku nicht mehr, er stellt ein Sicherheitsrisiko dar.
Beim Zusammenbau:
Befestige deinen neuen Akku mit vorgeschnittener Klebefolie oder doppelseitigem Klebeband. Um ihn richtig zu positionieren, bringe das Klebeband im Gerät an, nicht am Akku. Dann drücke den Akku fest an.
Schließe den Akku kurz an der Hauptplatine an, um ihn sauber auszurichten. Trenne ihn wieder ab, wenn er gut sitzt. .

Hallo ifixit Team, gibt es Alternativen für das Battery adhesive in Deutschland, da man es über die website nicht kaufen kann? Gibt es dieses kleine Fläschchen zum Aufträgen des isopropyl Alkohols bei euch?

Danke

Thomas Hennig -

Abschluss

Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.

Vergleiche dein Ersatzteil mit dem Originalteil - möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien am Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Folge dieser Anleitung, um einen Akkuzyklus-Reset durchzuführen und den neuen Akku zu kalibrieren.

Bitte entsorge deinen Elektroschrott fachgerecht.
