Samsung Galaxy S21 Ultra Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 13

Samsung Galaxy S21 Ultra Display tauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung, um ein gebrochenes oder kaputtes Display in deinem Samsung Galaxy S21 Ultra zu ersetzen.

Diese Anleitung wurde mit dem SM-G998B/DS (internationalem) Modell durchgeführt. Andere Modelle haben ein zusätzliches Antennenkabel am Rand des Mittelrahmens.

Wenn der Rahmen deformiert ist, ist es wichtig, ihn zu ersetzen, um sicherzustellen, dass das neue Display korrekt montiert wird und keine Schäden durch ungleichmäßigen Druck entstehen.

Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Bevor du dein Smartphone auseinandernimmst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.

Achtung: In dieser Anleitung wirst du angewiesen, nur den Bildschirm zu ersetzen, während du den ursprünglichen Rahmen und das Motherboard an Ort und Stelle lässt. Einige Ersatzbildschirme für dieses Smartphone sind jedoch in einem neuen Rahmen (a.k.a. Chassis) vorinstalliert, was ein ganz anderes Reparaturverfahren erfordert. Stelle bitte sicher, dass du das richtige Teil hast, bevor du mit dieser Anleitung beginnst.

Obwohl es beim Austausch des Displays nicht zwingend notwendig ist die Verbindungskabel zu entfernen, ist es dennoch sehr empfehlenswert. Es vereinfacht den notwendige Ausbau des Motherboards und den Zusammenbau hinterher um einiges.

Wenn du die Klebedichtungen beim Zusammenbau nicht ersetzt, wird dein Gerät weiterhin normal funktionieren, seinen Wasserschutz jedoch höchstwahrscheinlich verlieren.

Bevor du mit diesem Vorgang beginnst, solltest du Ersatzdichtungen sowohl für das Rückglas als auch für das Display haben.

Werkzeuge

Ersatzteile

Schritt 1

Schalte vor Reparaturbeginn das Smartphone aus und trenne es vom Ladegerät.
Erwärme einen iOpener und lege ihn mindestens drei Minuten lang zum Aufweichen des Klebers auf die Rückabdeckung.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen, sei aber vorsichtig — das Display und der eingebaute Akku sind sehr wärmeempfindlich.

Schritt 2

Setze einen Saugheber an die Unterkante der Rückseite des Smartphones, und zwar so nahe an die Unterkante wie möglich
Wenn die Rückabdeckung stark gesplittert ist, haftet der Saugheber wahrscheinlich besser, wenn du eine Lage von durchsichtigem Paketband anbringst. Anstelle des Saughebers könntest du auch sehr starkes Klebeband verwenden. Wenn das alles nicht hilft, kannst du den Saugheber mit Sekundenkleber am zerbrochenen Display befestigen.
Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.
Wenn sich der Spalt nicht leicht öffnet, dann erwärme die Stelle nochmals. Vermeide Überhitzung, so wie in der iOpener Anleitung beschrieben.
Setze ein Plektrum in den Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 3

Setze ein zweites Plektrum an der Unterkante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Wenn der Kleber zu zäh zum Auftrennen geworden ist, dann ist er wahrscheinlich zu kalt geworden. Erwärme ihn wieder zwei bis drei Minuten lang mit dem iOpener.
Setze ein drittes Plektrum in die rechte untere Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante entlang nach oben.
Lasse das Plektrum in der rechten oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Wenn du in der Nähe der Kamera aufschneidest, schiebe nur die Spitze des Plektrums ein (ca. 4-5 mm), damit die Kamera nicht beschädigt oder verschmutzt wird.
Setze ein viertes Plektrum unter die rechte obere Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein fünftes Plektrum in die obere linke Ecke des Smartphones ein.
Schiebe das Plektrum an der linken Seitenkante entlang nach unten, um auch den restlichen Kleber aufzuschneiden.
Wenn du in der Nähe der Einschalttaste schneidest, setze das Plektrum mit der Spitze höchstens 3 - 4 mm tief ein, damit das Flachbandkabel zur Einschalttaste und zu den Lautstärkereglern nicht beschädigt wird.

Schritt 7

Entferne die Rückabdeckung.
Während des Wiederzusammenbaus:
Jetzt ist eine gute Gelegenheit um das Smartphone einzuschalten und alle Funktionen zu testen. Schalte das Telefon wieder ganz aus, bevor du weiterarbeitest.
Entferne Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern.
Wische Klebstoffreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.
Wenn du vorgestanzte Klebestreifen verwendest, dann benutze diese Anleitung.
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Schritt 8

Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC-Antenne & Spule für drahtloses Laden.
Schiebe das Plektrum vorsichtig an der unteren linken Kante der Einheit entlang, um sie vom Akku zu trennen.

Schritt 9

Setze ein Plektrum unter das untere Ende der Einheit der NFC-Antenne & Spule für drahtloses Laden.
Schiebe das Plektrum vorsichtig an der Unterkante entlang, um die Einheit vom Lautsprecher zu lösen.

Schritt 10

Heble den Stecker der Spule für drahtloses Laden mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Schritt 11

Heble den Stecker der NFC-Antenne mit einem Spudger aus seinem Anschluss hoch, um ihn abzutrennen.

Schritt 12

Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

Falls die Schrauben mit LOCTITE Kleber gesichert sind (bei mir der blaue), dann Vorsicht mit dem Kreuzschlitz der kleinen Schraubenköpfe. Unbedingt den richtigen Kreuzschlitz-Bit oder -Schraubendreher verwenden, der gut sitzt. Beherzte, aber dennoch vorsichtige auf- und zudrehversuche (!) bei gleichzeitigem drücken helfen, den LOCTITE zu brechen/lösen, bevor die Schrauben sich leicht herausdrehen lassen.

Michael Normann -

Schritt 13

Entferne die NFC-Antenne & Spule für drahtloses Laden vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 14

Löse den Anschluss des Akkukabels mit einem Spudger, indem du ihn gerade nach oben hebelst.

There are 2 cables missing from this photo.

Zach Benson -

Schritt 15

Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt wird.

No need to remove lower speaker to replace camera , just disconnect 3 flat flex cables from motherboard.

Dirk Van develde -

The corner screws were a little covered in glue on my phone (no previous repair or opening of the phone). This cause me to strip one of the screws, so I had to take it to a professional shop. Make sure you clean your screws and you get a good grip with the screwdriver!

Hector J -

Schritt 16

Setze einen Spudger in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Mittelrahmen.
Heble die Lautsprechereinheit nach oben, indem du den Spudger nach unten drückst.

Schritt 17

Entferne die Lautsprechereinheit.
Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Schritt 18

Falls du nicht das Motherboard oder den Akku entfernen willst, kannst du diesen Schritt überspringen und mit dem nächsten weitermachen.
Löse den Stecker des Displaykabels mit einem Spudger, indem du ihn gerade aus seinem Anschluss nach oben hebelst.

Schritt 19

Löse die oberen Stecker des Hauptkabels und des Verbindungskabels aus ihren Anschlüssen auf dem Motherboard mit einem Spudger, indem du sie gerade nach oben hebelst.

Schritt 20

Löse den unteren Stecker des Verbindungskabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 21

Löse den unteren Stecker des Hauptkabels aus seinem Anschluss auf der Tochterplatine, indem du ihn mit einem Spudger gerade nach oben abhebelst.
Entferne das Kabel vorsichtig mit einer Pinzette oder deinen Fingern.

Schritt 22

Benutze einen Kreuzschlitzschraubendreher, um die vier 3,9 mm langen Schrauben abzulösen, mit denen der Ohrhörer-Lautsprecher und das AF-Lasermodul befestigt sind.

Schritt 23

Trenne die Flachbandkabel des AF-Lasermoduls und des Ohrhörer-Lautsprechers ab, indem du die Stecker gerade nach oben aus ihren Anschlüssen hebelst.

Didn't know there was a smaller cable attached. Ear piece flex cable connection should be a separate paragraph showing removal of the cable.

Zach Benson -

Schritt 24

Fasse die untere rechte Ecke der Baugruppe aus AF-Lasermodul und Ohrhörer-Lautsprecher mit einer stumpfen Pinzette und hebe sie vorsichtig hoch.
Entferne die Baugruppe aus AF-Lasermodul und Ohrhörer-Lautsprecher.

Schritt 25

Benutze einen Spudger, um das Kabel des In-Display-Fingerabdrucksensors sowie das Antennenkabel abzutrennen, indem du die Stecker gerade nach oben aus ihren Anschlüssen hebelst.
Biege beide Stecker vorsichtig zur Seite, um das Motherboard freizulegen.
Knicke die Kabel nicht, biege sie nur, um Schäden zu vermeiden.

Mine had 3 cables, one under the second cable.

Zach Benson -

Schritt 26

Benutze einen Spudger, um das Frontkamerakabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Be prepared if you take this out, keep the glue attached to the side of it and the little blue piece of plastic....otherwise it will be a nightmare.

Zach Benson -

Schritt 27

Benutze einen Spudger, um das Kabel des Power Buttons abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
Biege den Stecker vorsichtig zur Seite, um das Motherboard freizulegen.

Wie entfernen ich den Power Button komplett? z.B. Wenn der defekt ist

Alex Petrusenko -

Schritt 28

Benutze einen Kreuzschlitzschraubendreher, um die 3,9 mm lange Schraube zu lösen, mit der das Kameramodul befestigt ist.

Schritt 29

Vermeide es, während dieses Vorgangs, die Flachbandkabel, die sich um das Motherboard herum befinden, zu beschädigen.
Setze einen Spudger unter die Oberkante des Motherboards, direkt neben dem Vibrationsmotor ein.
Heble das Motherboard hoch, indem du den Spudger nach unten kippst und ihn gleichzeitig zur Seite drehst.

Schritt 30

Entferne vorsichtig das Motherboard.
Vermeide beim Ausbau abrupte Bewegungen und achte darauf, dass keines der Flachbandkabel im Motherboard hängen bleibt, es könnte sonst zerreißen.

Schritt 31

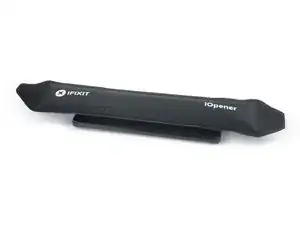

Lege einen erhitzten iOpener auf das Display, um den Klebstoff darunter zu lösen. Lasse den iOpener mindestens 5 Minuten lang einwirken.
Der Displaykleber des Galaxy S21 Ultra ist extrem stark und du musst den iOpener wahrscheinlich mehrmals erneut aufwärmen und auf das Display legen, bevor du mit dem Ausbau des Displays beginnen kannst.
Ein Haartrockner, eine Heißluftpistole oder eine Kochplatte können ebenfalls verwendet werden. Achte jedoch darauf, das Gerät nicht zu überhitzen.

Schritt 32

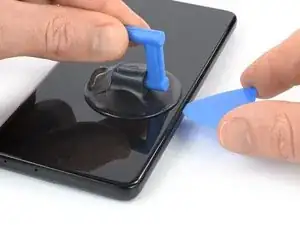

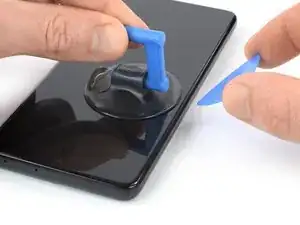

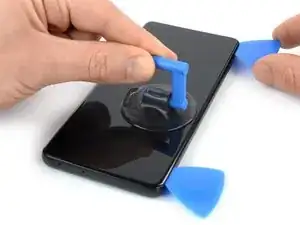

Sobald sich das Display warm anfühlt, setze einen Saugheber auf den linken Bildschirmrand so nahe wie möglich an der Kante auf.
Wenn dein Display stark gebrochen ist, haftet der Saugheber vielleicht besser auf einer Schicht durchsichtigen Klebebands. Alternativ kann anstelle des Saughebers sehr starkes Klebeband verwendet werden. Wenn alles andere fehlschlägt, kannst du den Saugheber mit Sekundenkleber am Display befestigen.

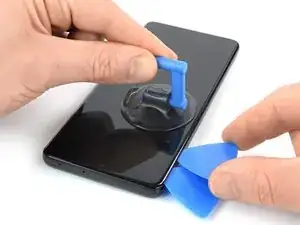

Hebe das Display mit dem Saugheber an, um einen kleinen Spalt zwischen Display und Rahmen zu erzeugen.

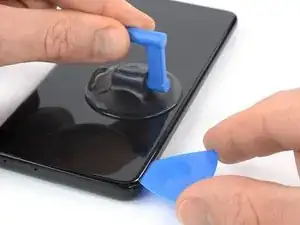

Füge ein Plektrum in den Spalt zwischen dem Mittelrahmen und dem Display ein.
Schiebe das Plektrum zu der oberen linken Ecke des Display, um den Klebstoff durchzuschneiden.
Verwende während dieses Vorgangs nur die Spitze des Plektrums (~ 4-5 mm), um ein Verwickeln mit dem oder ein versehentliches Reißen des Fingerabdrucksensorkabels zu vermeiden.
Lasse das Plektrum an Ort und Stelle, um zu vermeiden, dass der Klebstoff sich wieder verbindet.

Schritt 33

Füge ein zweites Plektrum an der oberen linken Ecke ein und schiebe es zu der unteren linken Ecke des Displays, um den Klebstoff durchzuschneiden.
Lass das Plektrum an Ort und Stelle, um zu vermeiden, dass der Klebstoff sich wieder verbindet.

Schritt 34

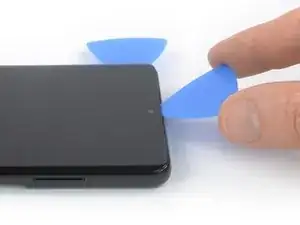

Wenn du in der Nähe der Frontkamera den Klebstoff durchschneidest, setze nur die Spitze des Plektrums (~ 2-3 mm) ein, um eine Beschädigung oder ein Verschmieren der Kamera zu vermeiden.

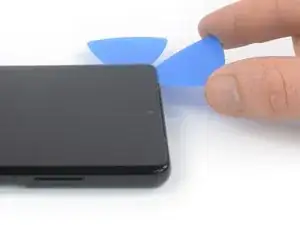

Füge ein drittes Plektrum an der oberen linken Ecke des Displays ein.
Schiebe es entlang der Oberkante des Smartphones, um den Klebstoff durchzuschneiden.
Lasse das Plektrum an Ort und Stelle, um zu vermeiden, dass der Klebstoff sich wieder verbindet.

Schritt 35

Wenn der Klebstoff schwer zu schneiden ist, ist er höchstwahrscheinlich schon abgekühlt. Benutze deinen iOpener oder deine Heißluftpistole für 1-2 Minuten, um ihn wieder aufzuwärmen.

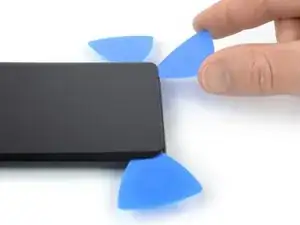

Füge ein viertes Plektrum unter der oberen rechten Ecke des Displays ein.
Schiebe es entlang der rechten Kante des Smartphones, um den Klebstoff durchzuschneiden.
Lass das Plektrum an Ort und Stelle, um zu vermeiden, dass der Klebstoff sich wieder verbindet.

Schritt 36

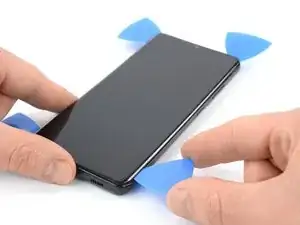

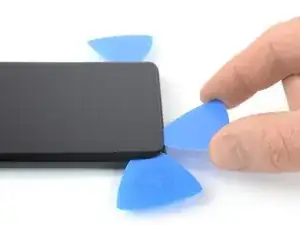

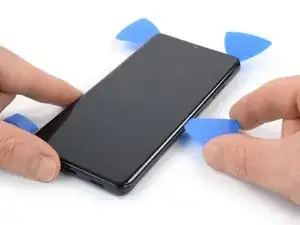

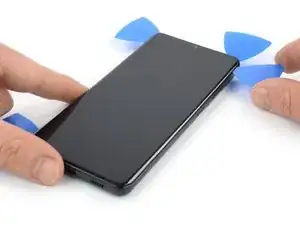

Füge ein fünftes Plektrum unter der unteren rechten Ecke des Displays ein.
Schiebe es entlang der unteren Kante des Smartphones, um den Klebstoff durchzuschneiden.
Versuche noch nicht, das Display ganz zu entfernen. Die Display- und Fingerabdrucksensorkabel sind immer noch durch den Rahmen gefädelt.

Schritt 37

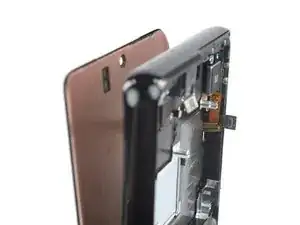

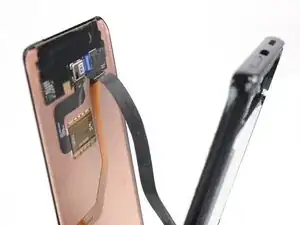

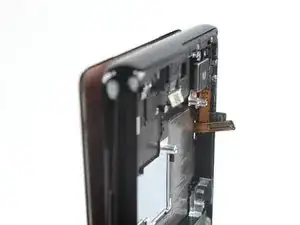

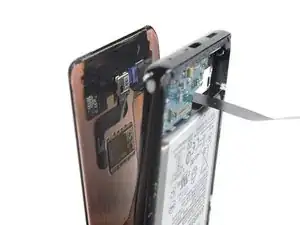

Führe das Fingerabdrucksensor-Anschlusskabel vorsichtig durch die Lücke im Mittelrahmen.

Vielen Herzlichen Dank für die tolle Erklärung ,meins war nicht das Typische von euch Beschriebene ,War mit viel Stress verbunden aber nach 2 Std wars runter!!

andreas Thoma -

Schritt 38

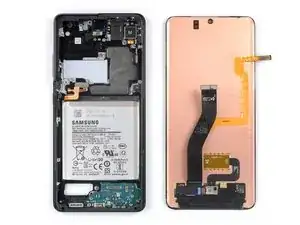

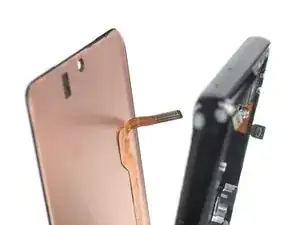

Führe das Displayflexkabel durch die Lücke im Mittelrahmen und entferne das Display.
Vergleiche dein neues Ersatzteil mit dem Originalteil – möglicherweise musst du die verbleibenden Komponenten deines alten Bildschirms auf dein Ersatzteil übertragen.
Trage neuen Klebstoff auf, wo es notwendig ist, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (>90%) gereinigt hast.
Befolge beim Zusammenbau diese Anleitung, falls du eine vorgestanzte Klebefolie verwendest.

Abschluss

Schalte dein Gerät nach Möglichkeit ein und teste deine Reparatur, bevor du neuen Klebstoff installierst und das Smartphone wieder verschließt.

Befolge diese Anweisungen in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzusetzen.

Teste nach der Reparatur alle Funktionen deines Geräts mit Hilfe dieser Anleitung.

Der beste Weg, das neuen Display zu befestigen, besteht darin, eine speziell zugeschnittene doppelseitige Klebefolie auf die Rückseite des Bildschirms aufzutragen.

Entsorge deinen Elektromüll bitte fachgerecht.

Hat die Reparatur nicht den gewünschten Erfolg gebracht? Versuche einige grundsätzliche Lösungen oder bitte in unserem Samsung Galaxy S21 Forum um Hilfe.
