Einleitung

Diese Anleitung zeigt, wie der USB-C-Anschluss und die Ladeplatine im Samsung Galaxy S21 Ultra ausgetauscht werden kann.

Diese Anleitung wurde für die Display und Einheit geschrieben. Die Einheit besteht aus dem Display, dem Akku und dem Rahmen als ein einziges Teil. Beachte, dass du genau das richtige Ersatzteil hast, bevor du die Reparatur anfängst.

Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade den Akku aus Sicherheitsgründen komplett, bevor du mit der Reparatur anfängst. Das reduziert das Risiko, dass sich der Akku entzündet oder explodiert, falls er versehentlich während der Reparatur beschädigt wird.

Hinweis: Ob dein Smartphone anschließend wieder wasserdicht ist, hängt davon ab, wie gut du die Klebestellen befestigt hast. Die IP-Einstufung geht auf jeden Fall verloren.

  1. CEanXxnVSSFDxULP
    CEanXxnVSSFDxULP
    JQj2FZTbjkwkqRAL
    Uy53JWljB4mv3gCW
    • Setze ein Auswurfwerkzeuge für SIM-Karten oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Oberkante des Smartphones ein.

    • Drücke das Werkzeug fest hinein, bis der SIM-Karteneinschub herauskommt.

    • Entferne den SIM-Karteneinschub.

    • Wenn du das Werkzeug versehentlich in die Mikrofonöffnung eingesetzt hast, brauchst du nicht zu erschrecken. Wahrscheinlich ist das Mikrofon nicht beschädigt worden.

  2. dnZwOwWRGYRSh2a2
    • Trenne das Smartphone vor Reparaturbeginn vom Netzteil und schalte es aus.

    • Erhitze einen iOpener und lege ihn mindestens drei Minuten auf die Rückabdeckung aus Glas, um den Kleber darunter aufzuweichen.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen, sei aber sehr vorsichtig, um das Gerät nicht zu überhitzen. Sowohl das Display als auch der Akku im Inneren sind sehr hitzeempfindlich.

    I have had no luck with the iOpener so far after heating it for 30 seconds. At what temperature does the glue become loose? I noticed that the iOpener heated up the back of the phone to up to 110F (43 C).

    Imtiaz Chowdhury -

    Hi Imtiaz,
    if you're struggling to get the adhesive loose enough you can try to reapply the iOpener several times or try using a hair dryer or heat gun instead. In terms of temperature, I'm afraid I can't give you an exact number for when it's high enough for the adhesive to loosen, as that varies by manufacturer and model.

    Dominik Schnabelrauch -

  3. mDJrMgKhCj3ytvQN
    mDJrMgKhCj3ytvQN
    LwoAPCrTWOmLkOUP
    N4Cc4MPaF6rt5eQy
    • Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so nah an die Unterkante wie möglich.

    • Falls die Rückseite stark zerbrochen ist, haftet der Saugheber vielleicht besser, wenn er mit einer Schicht von durchsichtigem Klebeband überdeckt ist. Du kannst es auch mit starkem Klebeband anstatt eines Saughebers versuchen. Wenn dies nicht klappt, klebe deinen Saugheber mit Sekundenkleber auf die gebrochene Rückseite.

    • Hebe die Rückabdeckung mit dem Saugheber ab, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

    • Falls du Schwierigkeiten dabei hast, einen Spalt zu erzeugen, ist es am Besten, die Kante erneut zu erhitzen und es nochmal zu versuchen. Folge der Anleitung für den iOpener, damit du dein Smartphone nicht überhitzt.

    • Setze ein Plektrum in den Spalt, den du gerade erzeugt hast.

    • Schiebe das Plektrum in die untere linke Ecke, um den Kleber aufzutrennen.

    • Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

    Vorsicht geben, beim Entfernen der Rückseite des Smartphones, diese nicht zu stark zu biegen, denn das Material kann brechen.

    Michael Normann -

  4. TlD1m5HNSPFuC5LB
    TlD1m5HNSPFuC5LB
    jw6QkMKFXAskwHWf
    • Setze ein zweites Plektrum in die Unterkante deines Smartphones.

    • Schiebe das Plektrum in die untere rechte Ecke, um den Kleber aufzutrennen.

    • Lasse die Plektren dort stecken, damit sich der Kleber nicht wieder verbindet.

  5. j3SEACBrPGVaWEDK
    j3SEACBrPGVaWEDK
    C1bhcnRMvGDHR61n
    wuMsuYbLPVwlmFod
    • Wenn der Kleber wieder zu hart wird, um ihn aufzuschneiden, ist er wahrscheinlich wieder zu kalt geworden. Nutze den iOpener für zwei oder drei Minuten, um, den Kleber wieder aufzuheizen.

    • Setze ein neues Plektrum in die untere rechte Ecke deines Smartphones.

    • Schiebe das Plektrum die rechte Kante entlang, um den Kleber aufzutrennen.

    • Lass das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbindet.

  6. r5HRUCDLtMj3fyyO
    r5HRUCDLtMj3fyyO
    vjxL4quOANhWcOEi
    NLmMABcELXiV6Xny
    • Wenn du in die Nähe der Kameraeinheit kommst, setze nur die Spitze ein (etwa 4-5 mm), damit du die Kamera nicht beschädigst oder zerkratzt.

    • Setze noch ein Plektrum in den in die obere rechte Ecke des Smartphones.

    • Schiebe das Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.

    • Lass das Plektrum dort stecken, damit sich der Kleber nicht wieder verbindet.

  7. XwLPlrxHlVakBeFJ
    XwLPlrxHlVakBeFJ
    xljXQVixhBbnr3kj
    CSK4HYitOnWMH4Zw
    • Setze ein fünftes Plektrum in die untere linke Ecke.

    • Schiebe das Plektrum an der linken Kante der Rückseite entlang, um den verbleibenden Kleber aufzutrennen.

    • Wenn du in der Nähe des Power Buttons bist, setze nur die Spitze ein (etwa 3-4 mm), damit du die Kabel dahinter nicht beschädigst.

  8. fiXBTtgsPT2nqtQX
    fiXBTtgsPT2nqtQX
    6VxOZGj6JMLjJgdp
    • Entferne die Rückabdeckung.

    • Beim Wiederzusammenbau:

    • Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Telefon wieder ganz auszuschalten, bevor du weiterarbeitest.

    • Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die betreffende Stelle.

    • Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wische alle Kleberreste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weg.

    • Wenn du speziell zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.

    • Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

  9. wOjsQDOahS2MNSPr
    wOjsQDOahS2MNSPr
    pJUkyiASC3B53FQV
    • Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne und Spule für drahtloses Laden.

    • Schiebe das Plektrum vorsichtig an der unteren linken Kante der Baugruppe entlang, um sie vom Akku zu trennen.

    Note: Separate the charging coil from the battery only. The NFC antenna, charging coil, and loudspeaker will be removed as an assembly in step 15.

    Blaine Phillips -

  10. MECaJthFWMFW52vL
    MECaJthFWMFW52vL
    GCFwOPAPgIBlXNku
    • Heble den Stecker der Ladespule mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

  11. iK4P2TUaXmKb4VNs
    iK4P2TUaXmKb4VNs
    ZL4y1vAxlOuPu6ZF
    • Heble den Stecker der NFC-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

  12. oS1JRQXeTI5kv5DX
    oS1JRQXeTI5kv5DX
    BJiqHhxSZxmBjYyT
    • Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

  13. OK2MQSd4YtSjmJLp
    OK2MQSd4YtSjmJLp
    HJWXsrSP3MeWMroP
    • Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.

  14. d1QnDkTAjs1yKUsv
    d1QnDkTAjs1yKUsv
    tN3gBbKFqlIRdERa
    • Setze einen Spudger mit der Spitze zwischen den Rahmen und die Kerbe oben links im Lautsprecher ein.

    • Heble nach oben, bis sich der Lautsprecher aus seinen Kunststoffklammern löst.

    When reconnecting this be sure the left end (power button side) is inserted under the edge of the frame so that the piece is level with the frame. Then push the other sides in to hear a definite snap on the right and bottom.

    Thomas Hayes -

  15. hpiasYebqulAcDja
    hpiasYebqulAcDja
    JaSTWxsIyEjOeyZC
    • Entferne die Baugruppe bestehend aus NFC-Antenne, Spule für drahtloses Laden und Lautsprecher vorsichtig mit einer Pinzette oder deinen Fingern.

    • Lege die Baugruppe beiseite, du wirst sie beim Zusammenbau wieder benötigen.

    I think the thicker main cable is shown backwards (`Main` connection part of the cable is put on the daughterboard/subboard, and the vice versa is also true)

    Antonio GB -

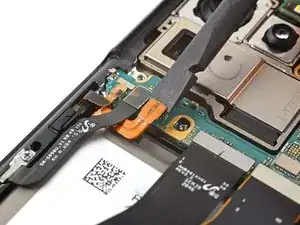

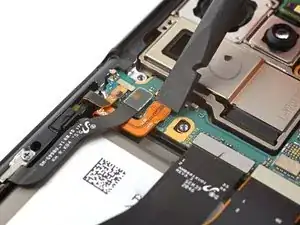

  16. OiY4sZtW2XyyBvun
    OiY4sZtW2XyyBvun
    LZKDrE1efQZGxvsP
    • Heble den Druckstecker des Akkus mit dem Spudger nach oben und trenne ihn ab.

  17. 4Kn2bOXKvZjAFXlt
    4Kn2bOXKvZjAFXlt
    wcBvEDELUUhXMEbQ
    wFT1MBOqRqa5wjkF
    • Heble die Druckstecker am Hauptverbindungskabel sowie dem zweiten Verbindungskabel mit einem Spudger nach oben und trenne sie ab.

  18. ZXZhyNBibaIWwbBA
    ZXZhyNBibaIWwbBA
    qRxQesXZmdi5waQs
    4lG5PuWSbhnjkpDY
    • Heble den Stecker unten am zweiten Verbindungskabel mit dem Spudger gerade nach oben aus seinem Anschluss auf der Tochterplatine heraus und trenne ihn ab.

    • Entferne vorsichtig das zweite Verbindungskabel mit einer Pinzette oder deinen Fingern.

    • Lege das Kabel zur Seite. Du wirst es beim Zusammenbau wieder benötigen.

    Personnellement je trouve que c'est moins risqué d'endommager les flex en les laissant branchés au circuit de charge

    Olivier Fafard -

  19. ypGlUsPDHuDxKbjk
    ypGlUsPDHuDxKbjk
    t5V5yMprN2Hfw3R1
    AIX4Q4YOtXlfD4SL
    • Heble den Stecker unten am Hauptverbindungskabel mit dem Spudger gerade nach oben aus seinem Anschluss auf der Tochterplatine heraus und trenne ihn ab.

    • Entferne vorsichtig das Hauptverbindungskabel mit einer Pinzette oder deinen Fingern.

    • Lege das Kabel zur Seite. Du wirst es beim Zusammenbau wieder benötigen.

  20. VwJDiNxEb4khmQmI
    VwJDiNxEb4khmQmI
    a2Go63FmXhPWIttd
    • Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

    Before the next step double check to be sure you removed the sim card tray, or you will likely break a piece off inside the charging board.

    Thomas Hayes -

    Hi Thomas.

    Thank you for the comment! I forgot to add the SIM card tray removal step to the beginning. I have added it!

    Alex Diaz-Kokaisl -

  21. bV4rd5ouUWUNVRRw
    bV4rd5ouUWUNVRRw
    a5SEis1OhZRUeXfJ
    • Setze einen Spudger mit der Spitze unter die linke Kante der Ladeplatine nahe am Stecker des Hauptverbindungskabels ein.

    • Heble die Ladeplatine mit dem Spudger hoch.

  22. GYOiwMqaOyjCTGML
    GYOiwMqaOyjCTGML
    dXrTcbi2rqcj554W
    n1HRtH2aOQKjBkKJ
    • Entferne die Ladeplatine mit einer stumpfen Pinzette oder deinen Fingern. Hebe sie zuerst an der Oberkante an und ziehe dann die USB-Buchse vorsichtig aus ihrer Vertiefung heraus.

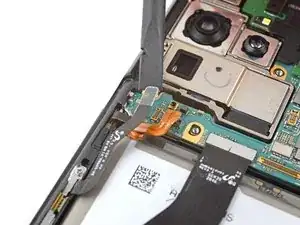

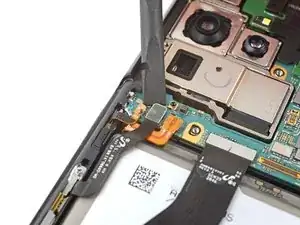

  23. dZ6Nv4IFmMnaiB2f
    dZ6Nv4IFmMnaiB2f
    PpjAkDIZGQYAUZ2b
    • Heble den Druckstecker der linken 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

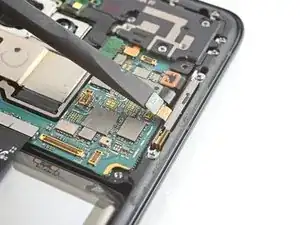

  24. sDQN5KnlVvA4KghD
    sDQN5KnlVvA4KghD
    RAPMAwSZFjYSKYWJ

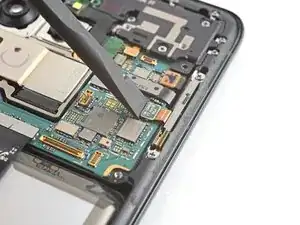

    • Heble den Druckstecker der rechten 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

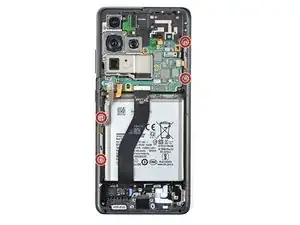

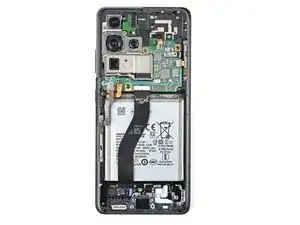

  25. IfMyabToEalxkrSm
    IfMyabToEalxkrSm
    w4tPyKRdvvAG5oCP
    • Entferne die vier 3,4 mm langen Kreuzschlitzschrauben, mit denen die 5G mmWave-Antenne befestigt ist.

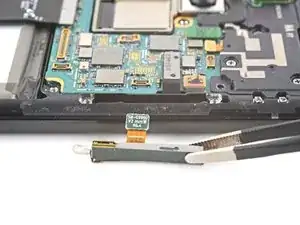

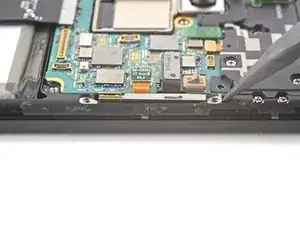

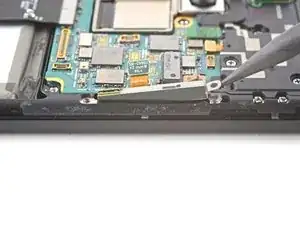

  26. KALgHBAcERSYC345
    KALgHBAcERSYC345
    GQHUrEjTc5BpOHaF
    OoJNQaBUCrtcdC11
    • Heble die untere Schrauböse an der Halterung der rechten 5G mmWave-Antenne mit der Spudgerspitze hoch.

    • Entferne die rechte 5G mmWave-Antenne mit der Pinzette oder deinen Fingern.

    • Lege die Antenne zur Seite. Du wirst sie beim Zusammenbau wieder benötigen.

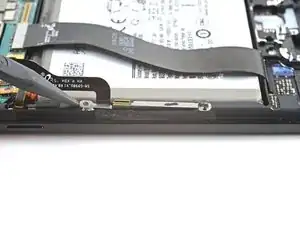

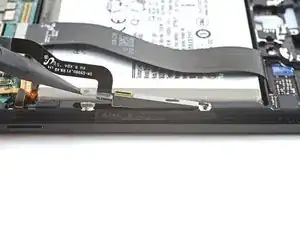

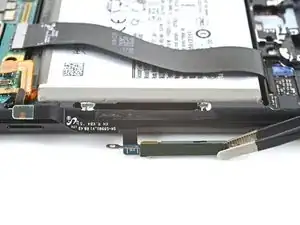

  27. gTgvnJSjLSw4AbJh
    gTgvnJSjLSw4AbJh
    VOyWss2r5y3GLVNZ
    WZpZ1lemALIgrrGp
    • Heble die untere Schrauböse an der Halterung der linken 5G mmWave-Antenne mit der Spudgerspitze hoch.

    • Entferne die linke 5G mmWave-Antenne mit der Pinzette oder deinen Fingern.

    • Lege die Antenne zur Seite. Du wirst sie beim Zusammenbau wieder benötigen.

    when reinstalling my kit I purchased came with new brackets that go around the antenna and have some adhesive on them. These instructions did not discuss or show replacing the brackets and I am not sure it was entirely necessary to replace the brackets, but I did after first warming the antenna up with a heat gun to separate the bracket from the antenna. This was done on both the left and right antenna and attention must be paid to ensure the right bracket is being replaced as there is a slight difference between the left and right bracket.

    John -

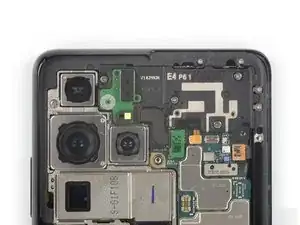

  28. B4Q6UV65XfJlh5Tl
    B4Q6UV65XfJlh5Tl
    aMxAVcV4GQrN4SQq

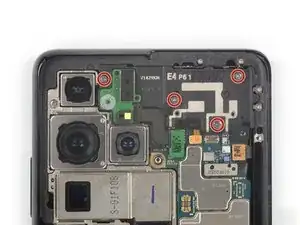

    • Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe aus Ohrhörer-Lautsprecher und Laser-Autofokus-Modul befestigt sind.

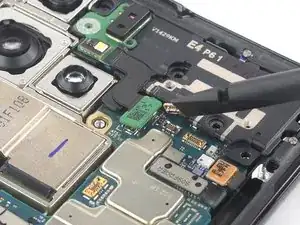

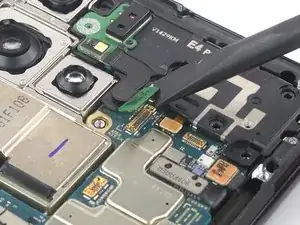

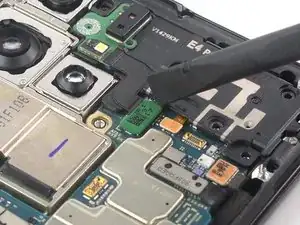

  29. VhPpMON2BUNObyfS
    VhPpMON2BUNObyfS
    jeWvcEYlUySh4anZ
    ZIC2P3dBfODV2Yyt
    • Heble die Stecker an den Flachbandkabeln zur Laser-Autofokus-Modul und zum Ohrhörer-Lautsprecher mit dem Spudger gerade aus ihren Anschlüssen nach oben und trenne sie ab.

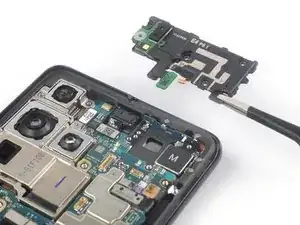

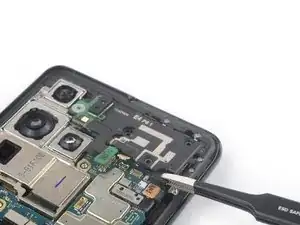

  30. INgXyoVTLdX6pZ3M
    INgXyoVTLdX6pZ3M
    KtVXs26THTsp5RTa
    WETeypF2moxytlBm
    • Fasse die Ohrhörer-Lautsprecher und Laser-Autofokus-Baugruppe mit einer stumpfen Pinzette an der unteren rechten Ecke an und hebe sie vorsichtig hoch.

    • Entferne die Ohrhörer-Lautsprecher und Laser-Autofokus-Baugruppe.

    • Lege die Baugruppe zur Seite. Du wirst sie beim Zusammenbau wieder benötigen.

    The smaller connection in Step 31 is the S-pen antenna (2.0 tri-tip screws) that not all of the S21 ultra phones have.

    Thomas Hayes -

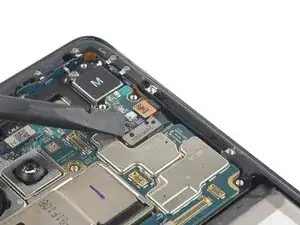

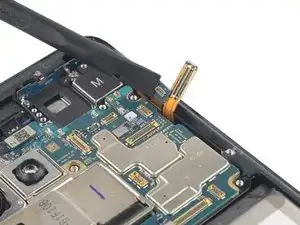

  31. PrXlDFyFyM5MdHkR
    PrXlDFyFyM5MdHkR
    OPO1djRGKJ3MsU3M
    KLAeJYYpCjyLxuJ6

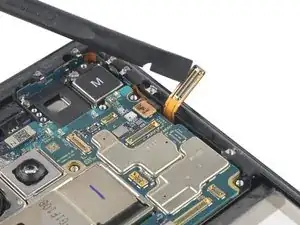

    • Heble die Stecker an den Flachbandkabeln zum In-Display-Fingerabdrucksensor und zur Antenne mit dem Spudger nach oben aus ihren Anschlüssen heraus und trenne sie ab.

    • Biege beide Kabel behutsam zur Seite, so dass der Weg für die Hauptplatine frei wird.

    • Knicke die Kabel nicht ab, biege sie nur soweit wie nötig, damit sie nicht beschädigt werden.

    Ceci n'est pas le connecteur pour le lecteur d'empreintes digitales, c'est le connecteur du circuit capteur stylus pour l'utilisation du S Pen non?

    Olivier Fafard -

    This is an S-pen antenna with tri-tip 2.0 screws. First mistake I have seen in iFixit!

    Thomas Hayes -

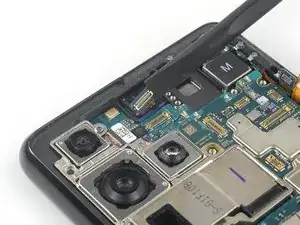

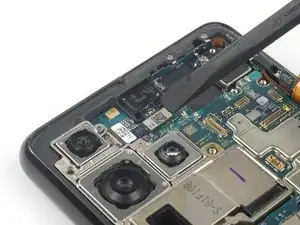

  32. RGMJFQ4afYolRwPm
    RGMJFQ4afYolRwPm
    osiOS6hYJAKqTSoe
    • Heble den Stecker am Kabel zur Frontkamera mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

    It is more difficult than I have expeienced to get the S21 front camera back in correctly. First I recommend putting it in AFTER you replace the motherboard. In a well lit room be sure you can see the lense squarely in place from the front of the phone. Or take this opportunity to test your phone by first connecting the three straps across the battery and the three connectors at the left top of the battery and turning the phone on. For sure test the vibrator and all the cameras, particularly the selfie camera, to look for blurriness.

    Thomas Hayes -

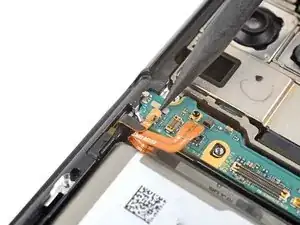

  33. YpVtIkqjHyy2Wm1p
    YpVtIkqjHyy2Wm1p
    tMWs4RC1YBCcQ2Gb
    • Heble den Stecker am Flachbandkabel zur Einschalttaste mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

    • Biege das Kabel vorsichtig zur Seite, so dass der Weg für die Hauptplatine frei wird.

    This byuttoncan be difficult to put on again. I think tweezers can help position it.

    Thomas Hayes -

  34. bdYORshWDN5JRLJ3
    bdYORshWDN5JRLJ3
    TFK6cmeXU6WVvME5

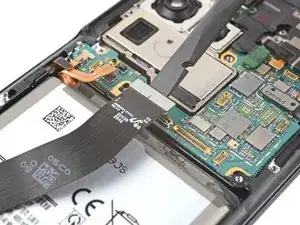

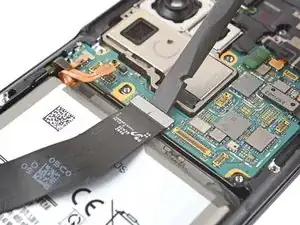

    • Heble den Druckstecker am Displaykabel mit dem Spudger nach oben und trenne ihn ab.

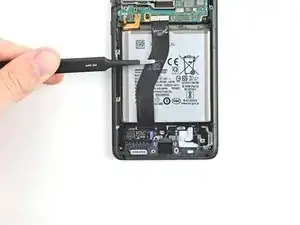

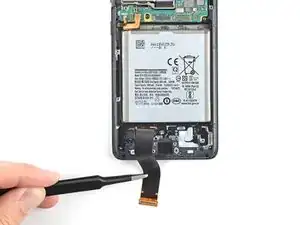

  35. U4gy1xgQHCAhQFRD
    U4gy1xgQHCAhQFRD
    VRvWuSHaXlDO6hbv
    • Biege das Displaykabel mit den Fingern oder einer Pinzette vom Gerät weg.

  36. 1CqwuHO4EIFZvIBo
    1CqwuHO4EIFZvIBo
    ZEVsSEhbk5WcescW

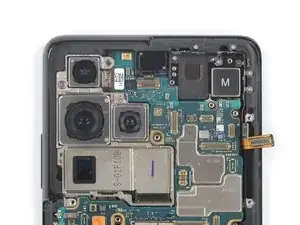

    • Entferne die 3,9 mm lange Kreuzschlitzschraube, mit der das Kameramodul befestigt ist.

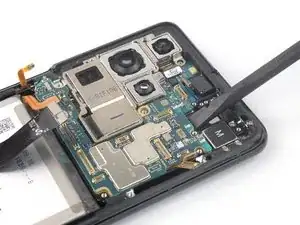

  37. 2CbKhwUwu3ndtn5U
    2CbKhwUwu3ndtn5U
    qUE135qjILfGgjmZ

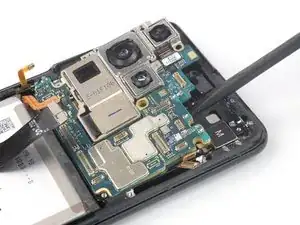

    • Setze einen Spudger unter die Oberkante der Hauptplatine nahe beim Vibrationsmotor ein.

    • Verdrehe den Spudger bis sich die Hauptplatine löst.

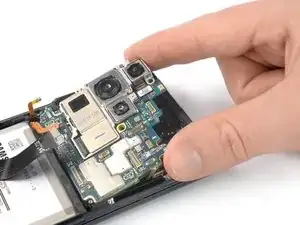

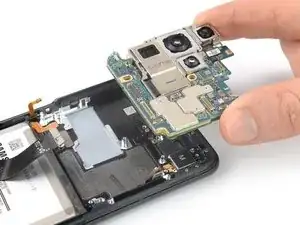

  38. ocd1DDedS2SJswFJ
    ocd1DDedS2SJswFJ
    JnSdmydyyRMtAXWI
    • Entferne vorsichtig die Hauptplatine.

    • Vermeide ruckartige Bewegungen beim Entfernen und achte darauf, dass sich keines der Flachbandkabel verfängt, sie könnten reißen.

    When putting the MB back in be careful to keep the front camera and three connectors on the right (3 assumung you are including the possible S-pen connector) on top ot the MB.

    Thomas Hayes -

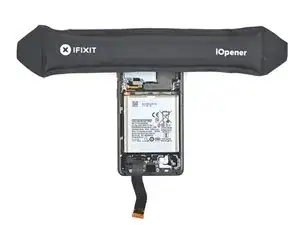

  39. II3wh5kLLZCx4CEb
    • Lege einen erwärmten iOpener neunzig Sekunden lang auf die Frontkamera.

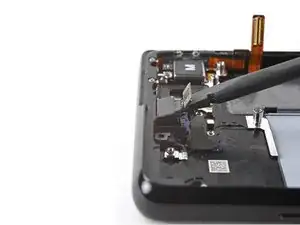

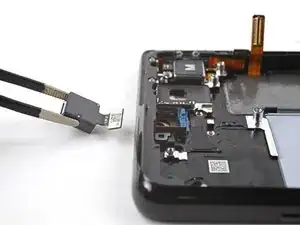

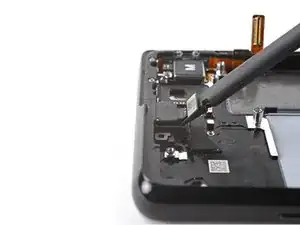

  40. nd2VotUCOPdcODZq
    nd2VotUCOPdcODZq
    weYolNNfWDKAiMpT
    fOKrVrNZLNonPEJw
    • Setze einen Spudger in den Spalt zwischen der Frontkamera und dem Rahmen ein.

    • Heble nach oben, bis sich die Frontkamera vom Rahmen löst.

    • Wenn das schwer geht, dann erwärme die Frontkamera nochmals.

    • Entferne die Frontkamera mit einer Pinzette oder deinen Fingern.

    • Lege die Kamera beiseite, du wirst sie beim Zusammenbau wieder benötigen.

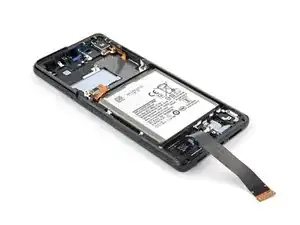

  41. qDSGHVWn3U44bNMr
    • Die Display-und Akkueinheit verbleibt.

    • Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

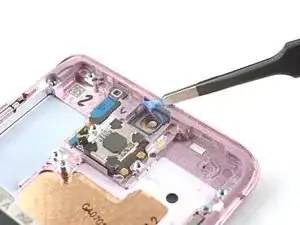

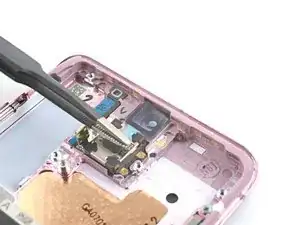

  42. uAYToJEx3MoIACYX
    uAYToJEx3MoIACYX
    a51AWxNOexZFh6E5
    gcoJwWkKRIiGxuZI

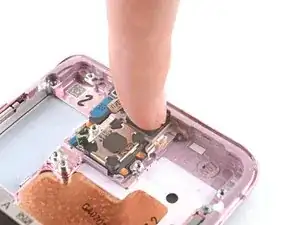

    • So wird die Frontkamera wieder eingebaut:

    • Ziehe den Aufkleber für die Frontkamera von der Schutzfolie ab und bringe das klebrige Ende am Rahmen an.

    • Ziehe die Lasche mit einer Pinzette oder deinen Fingern ab, so dass die obere Klebeschicht frei liegt.

    • Setze die Frontkamera ein und drücke sie am Rahmen fest.

    You may want to use the adhesives that come with screen repair kit for front camera and to put the phone back cover.

    Imtiaz Chowdhury -

    Be sure to align the camera adhesive correctly by aligning it with the profile of the front of the camera and do not assume the tab will point down during installation. In my case the tab was on the right side for proper position of the adhesive..

    Blaine Phillips -

    This last step is displaying a phone that is not the S21 Ultra. Please make sure to ALSO remove the vibration motor, and another antenna within the frame being secured by 7 tri-tip screws.

    Thomas Kirschbaum -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Alex Diaz-Kokaisl

Mitglied seit: 16/01/22

168562 Reputation

11 Kommentare

How do we seal the back cover after replacing the screen? iFixit toolset does not come with glue or adhesive. It is not clear if the screen replacement part already has adhesive on it.

Imtiaz Chowdhury -

Save yourself a lot of hassle and don't separate the camera lens assy from the back cover. Then during reassembly withr pre-cut adhesive, cut that section away at the small lines indicated on the adhesive.

Blaine Phillips -

The back cover is glass... not plastic, so be careful..... use regular intervals of heat applications. Apply 10x the heat it says....

because the glue is strong. The older the phone the more stubborn the adhesive. Worse case scenario you might need to by the back cover.

We cracked ours a little but was reusable....

jackie brennecke -

My screen replacement kit came with an adhesive cutout labeled as "G998 TAPE 3RD MIC HOLD TAPE". After much searching I was unable to find anywhere in these instructions or on the phone where it discussed using this adhesive. I am unsure where in the phone the adhesive goes. Clarification would be appreciated. I suspect it may go under the camera assembly but in these instructions that is removed whole with the motherboard so it may be an unnecessary item.

John -

Thanks for the guide on how to replace the screen. My wife's S21 Ultra is working great and I look like the hero. My only suggestion is to add an how to add the Samsung adhesive strips and where they go. @john84651 Thanks for the tip on removing the adhesive from the antennas.

Chris K -

Excellent guide. Had to question my sanity on the 5g mm wave antennae part , I have a UK exynos which doesn't have these parts! But took about 2 hours. Be careful with the microwaving of the iremover. I have a standard 800w microwave, 2 mins not hot enough, 3 mins burst it. But it managed to retain enough heat to complete the repair, just put in a tesco bag so as not to get blue gel everywhere. Also used the official samsung guide as the kit direct from Samsung has adhesive, so you'll want to cross reference that to see where it all goes. Perfect fix, will try not to drop in the road again ( even had a case and screen protector....)

James K -

Hi guys.

Have any of you come across the S21 Ultra display going off without any reason? ie No water damage, no impact, it simply went black while i was watching a video online. There was sound when the screen went off momentarily but once i tried rebooting the phone nothing.
The whole screen is black when i force a restart & it does vibrate to say it is booting up but when it went off, i had it in silent mode so cannot hear if it does actually boot up. Ive tried connecting it to my pc but again, nothing., This is more than likely due to me previously connecting via Samsung Flow.
I love this phone & have removed the rear cover & disconnect the battery via the connector inside but again, this has done nothing.

I have a hunch the whole display may need replacing but it's quite an expensive gamble if maybe the problem is mainboard graphics related.

Any help would be greatly appreciated.

Gazza

gazza667 -

This is unfortunately common on the 21 I don't know the cause but replacing the display fixed it and thankfully all my stuff was still there. Best of luck.

John -

Thanks for your reply mate. I've gone right in now and taken the screen assembly out. It looks like the ribbon cable to the display has gone weak. So I've ordered a service pack screen and frame. I'm confident this will sort it.

gazza667 -

The guide is missing any mention of the connector for S-Pen functionality. I believe it is the connector in the upper right corner with 6 tri-tip screws. If transferring to a new LCD/frame you may need to get it off the old phine, unless you see it came with the new LCD/frame (mine did not).

Thomas Hayes -

I replaced my screen and everything went well as your instructions were followed to the letter upon the restart of my phone the touch screen isn't working everything else seems fine the alarms working but can't get I to the phone.please help

Timothy -
