Samsung Galaxy S21 Ultra NFC-Antenne/Drahtlos-Ladespulen (Baugruppe) tauschen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 3
Samsung Galaxy S21 Ultra NFC-Antenne/Drahtlos-Ladespulen (Baugruppe) tauschen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

25 - 35 Minuten

Einleitung

Dies ist eine grundständige Anleitung. Sie ist Bestandteil anderer Anleitungen und nicht zum alleinstehenden Gebrauch gedacht.

Nutze diese Anleitung, um die Baugruppe aus NFC-Antenne und Ladespule sowie den Lautsprecher im Samsung Galaxy S21 Ultra zu ersetzen.

Wenn du die Klebedichtungen beim Zusammenbau nicht ersetzt, funktioniert dein Gerät normal, verliert aber höchstwahrscheinlich seinen Wasserschutz.

Du benötigst Ersatzklebestreifen, um bestimmte Bauteile beim Zusammenbau wieder zu befestigen.

  1. wOjsQDOahS2MNSPr
    wOjsQDOahS2MNSPr
    pJUkyiASC3B53FQV

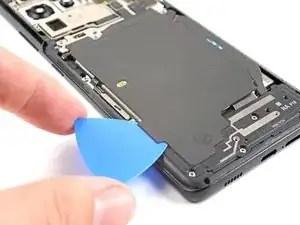

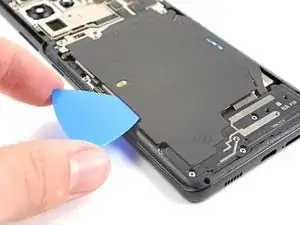

    • Setze ein Plektrum unter das linke untere Ende der Baugruppe aus NFC Antenne und Spule für drahtloses Laden.

    • Schiebe das Plektrum vorsichtig an der unteren linken Kante der Baugruppe entlang, um sie vom Akku zu trennen.

    Note: Separate the charging coil from the battery only. The NFC antenna, charging coil, and loudspeaker will be removed as an assembly in step 15.

    Blaine Phillips -

  2. MECaJthFWMFW52vL
    MECaJthFWMFW52vL
    GCFwOPAPgIBlXNku

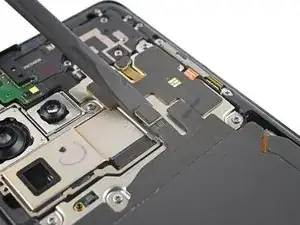

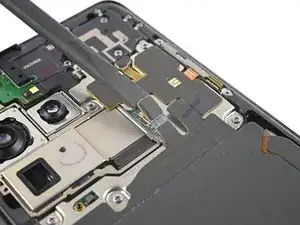

    • Heble den Stecker der Ladespule mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

  3. iK4P2TUaXmKb4VNs
    iK4P2TUaXmKb4VNs
    ZL4y1vAxlOuPu6ZF

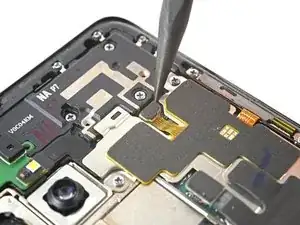

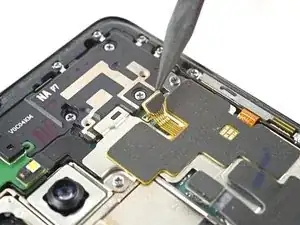

    • Heble den Stecker der NFC-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

  4. oS1JRQXeTI5kv5DX
    oS1JRQXeTI5kv5DX
    BJiqHhxSZxmBjYyT

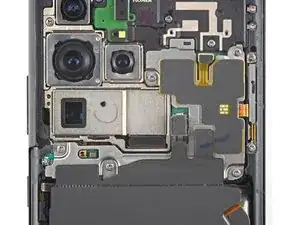

    • Entferne die fünf 3,9 mm langen Kreuzschlitzschrauben, mit denen die Baugruppe befestigt ist.

  5. OK2MQSd4YtSjmJLp
    OK2MQSd4YtSjmJLp
    HJWXsrSP3MeWMroP

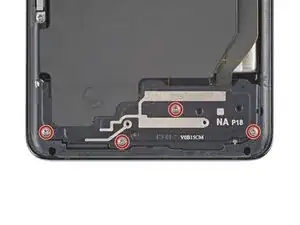

    • Entferne die vier 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.

  6. d1QnDkTAjs1yKUsv
    d1QnDkTAjs1yKUsv
    tN3gBbKFqlIRdERa

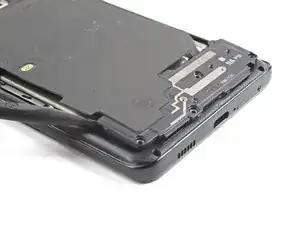

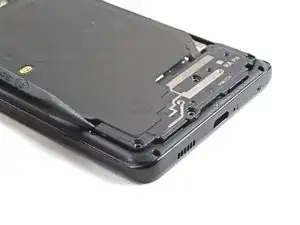

    • Setze einen Spudger mit der Spitze zwischen den Rahmen und die Kerbe oben links im Lautsprecher ein.

    • Heble nach oben, bis sich der Lautsprecher aus seinen Kunststoffklammern löst.

    When reconnecting this be sure the left end (power button side) is inserted under the edge of the frame so that the piece is level with the frame. Then push the other sides in to hear a definite snap on the right and bottom.

    Thomas Hayes -

  7. hpiasYebqulAcDja
    hpiasYebqulAcDja
    JaSTWxsIyEjOeyZC

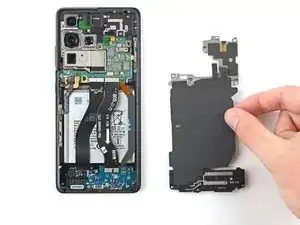

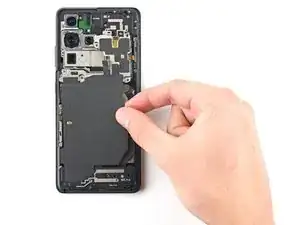

    • Entferne die Baugruppe bestehend aus NFC-Antenne, Spule für drahtloses Laden und Lautsprecher vorsichtig mit einer Pinzette oder deinen Fingern.

    • Lege die Baugruppe beiseite, du wirst sie beim Zusammenbau wieder benötigen.

    I think the thicker main cable is shown backwards (`Main` connection part of the cable is put on the daughterboard/subboard, and the vice versa is also true)

    Antonio GB -

Abschluss

Falls möglich, schalte dein Gerät ein und teste es, bevor du neuen Kleber anbringst und es versiegelst.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Probiere ein paar grundständige Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
