Einleitung

Diese Anleitung zeigt, wie die Display- und Akkueinheit im Samsung Galaxy S23 ausgetauscht wird.

Diese Anleitung gilt für die Display- und Akkueinheit. Die Einheit besteht aus dem Display, dem Akku und dem Rahmen. Kontrolliere, ob du das richtige Ersatzteil hast. Wenn du das Display alleine austauschen möchtest, verwende stattdessen diese Anleitung.

Bevor du das Gerät öffnest, entlade den Akku komplett. Du reduzierst dadurch das Risiko eines Brandschadens, wenn der Akku während der Reparatur versehentlich angestochen wird. Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Hinweis: Ob das Handy nach der Reparatur noch wasserfest ist, hängt von der Qualität deiner Arbeit ab. Die IP (Ingress Protection) Einstufung geht auf jeden Fall verloren.

  1. Sx1u1MHUnCWPfOPw
    Sx1u1MHUnCWPfOPw
    r4GI1cSmWuPkjNCq
    • Entlade den Akku des Telefons auf unter 25 %, da ein aufgeladener Lithium-Ionen-Akku ein potenzielles Sicherheitsrisiko darstellt. Wenn der Akku geschwollen ist, triff geeignete Vorsichtsmaßnahmen.

    • Trenne alle Kabel vom Telefon.

    • Halte die Seitentaste und die Lautstärketaste gedrückt und wählen dann "Ausschalten", um das Telefon auszuschalten.

  2. aCUmlsBGDVXZvvTY
    • Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Gerät nicht überhitzt – Display und Akku sind ziemlich empfindlich.

  3. G2FmZeHtsHceMDsu
    G2FmZeHtsHceMDsu
    mKRFEuH6lOt1ZZ1C
    pey3XiXRmPT4PjaL
    • Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

    • Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

    • Wenn das schwer geht, dann erwärme nochmals, um den Kleber weiter aufzuweichen. Beachte die Anleitung für den iOpener, um ein Überhitzen zu vermeiden.

    • Setze ein Plektrum in den Spalt ein.

    When inserting the first pick, I partly cracked my backplate: if the opening is not long enough, inserting the pick puts vertical pressure on the backplate and it'll crack. I suggest slicing a few centimeters of glue before inserting the pick.

    Stéphane L -

  4. nDEsI1PNNtcjfS3t
    nDEsI1PNNtcjfS3t
    SWcikwFOUNgOID5n
    hoYHK4SeDRBQWdXR
    • Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

    • Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  5. FNqMYfZU3rLxOxUP
  6. MtV1RPwoUOADMDE4
    MtV1RPwoUOADMDE4
    ZPTDssnZVp6UKmfO
    Os3gAB2g6VK4aNWL
    • Setze ein zweites Plektrum unten an der rechten Ecke nahe bei dem anderen Plektrum ein.

    • Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

  7. VEQs2rxVJhClkSFA
    VEQs2rxVJhClkSFA
    sCe5udEVENeZDGpu
    • Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.

    • Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  8. KAVn3ZB2VnS5oXrD
    • Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

  9. UHOYZOsDRStYGnlk
    UHOYZOsDRStYGnlk
    QWECeUXwRoZoofCB
    • Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

  10. xjraKNup1SuKZC2W
    xjraKNup1SuKZC2W
    Q34blEeTxpMv3N2g
    RYbTe2Bq1tM3AZXF
    • Setze ein drittes Plektrum bei der unteren linken Ecke ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  11. Gb1BNDZW2saggPNj
    • Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

  12. FiUVZSPZs5Z11D3S
    FiUVZSPZs5Z11D3S
    MJGmWZWLnigQgWi1
    kvhDsvi4qEOf4y6N
    • Setze ein viertes Plektrum bei der oberen linken Ecke ein.

    • Rolle es um die obere linke Ecke herum, um den Kleber aufzutrennen.

  13. OjhkRsdUnoBITAud
    OjhkRsdUnoBITAud
    oDsgnHCQwvRVV4gU
    • Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Ecke hin.

    • Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  14. OSFOsqqrPZIHKJED
    OSFOsqqrPZIHKJED
    BsQHPujpeHHTBHha
    lmpZySfv6VhIDhm1
    • Es gibt noch ein Stück Klebefilm direkt unter dem Blitz.

    • Richte ein Plektrum mit der Spitze an der Öffnung für den Blitz aus.

    • Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.

    • Du solltest das Plektrum durch die Öffnung für den Blitz sehen.

    • Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.

    • Vermeide es, die Rückkameras mit dem Plektrum zu berühren. Wenn du gegen das Objektiv drückst, kann es beschädigt werden.

  15. C3htrnMOEF3Vnf2m
    C3htrnMOEF3Vnf2m
    NlVJyr5umKKTTNXN
    4kBYNVIbCSZjVxLK
    • Fasse die Rückseite fest an und entferne sie.

    • Wenn die Rückabdeckung immer noch am Rahmen festklebt, dann fahre mit einem Plektrum rund um das Smartphone herum, bis sie sich ablöst.

    • Beim Zusammenbau:

    • Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zusammenklebst. Achte darauf, dass es wieder komplett heruntergefahren ist, bevor du weiterarbeitest.

    • Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol zum Reinigen.

    • Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

    • Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung

    Just before removing the backplate, take care at the long ribbon cable (in white on the 2nd and 3rd photos, next to the black wireless charging patch). In my case, part of it was gently glued to the backplate for some reason, so double-check that you've separated it from the backplate before attempting to open it, or you might just rip the ribbon cable entirely. In my case, this was preventing me lifting the backplate for more than a few millimeters, and I'm glad I didn't force it before trying to understand exactly what was going on.

    Stéphane L -

  16. YTlnrDD122E2spWU
    YTlnrDD122E2spWU
    joQGLNZHDNeD3E5P
    • Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

    • Um Druckstecker wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und auf einer Seite festdrücken, bis er einrastet. Wiederhole das dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

  17. uCvrYLFoCwGBwcye
    uCvrYLFoCwGBwcye
    MEFDGd6MluVtPfhs
    12gDBpAn5THEoCmV
    • Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind:

    • Sechs Schrauben an der Ladespule

    • Sieben Schrauben am Lautsprecher

  18. IOe2bmD3UPygjCZL
    IOe2bmD3UPygjCZL
    6Gn2EmySOrTeittA
    vfbyigJSxkKSuBYs
    • Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein.

    • Heble nach oben, um den Lautsprecher vom Rahmen abzulösen.

  19. PVVU26tV1fTEDVd2
    PVVU26tV1fTEDVd2
    PIdrNsqCheyGC3Ed
    YSvSpXdDGSQhWUgT
    • Hebe den Lautsprecher mit den Fingern vom Rahmen ab und löse ihn ganz ab.

    • Entferne die Drahtlos-Ladespule und den Lautsprecher vom Rahmen.

    • Drücke den Lautsprecher beim Zusammenbau rundum an den Kanten fest, damit er im Rahmen einrastet.

  20. NgOcbMfvoJvUYiPR
    NgOcbMfvoJvUYiPR
    c4ZPC2keFhBevYiG
    • Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.

  21. BSPei1FxFbJVUUfG
    BSPei1FxFbJVUUfG
    E5KZBlyV1IZAcMkM
    • Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

  22. HlRxn1m1Ue25MStJ
    HlRxn1m1Ue25MStJ
    NPcLZJSU2H5KaCFZ
    • Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.

  23. DNNTna5SscKvkGPc
    DNNTna5SscKvkGPc
    BMU3LAbEEBDMxcq4
    iv56yOZqNxngmkBp
    • Setze einen Spudger mit dem flachen Ende zwischen die Unterkante am Ohrhörer-Lautsprecher und der silbernen Abschirmung der Hauptplatine ein.

    • Setze das Werkzeug nirgends sonst ein, du riskierst sonst, dass empfindliche SMD-Bauteile beschädigt werden.

    • Verdrehe den Spudger, um den Ohrhörer-Lautsprecher vom Rahmen zu lösen. Entferne den Ohrhörer-Lautsprecher.

    • Setze beim Zusammenbau den Ohrhörer-Lautsprecher zuerst mit der Oberkante in den Rahmen ein, drücke ihn dann nach unten, bis er einrastet.

  24. XytZPseCjBedSjT6
    XytZPseCjBedSjT6
    yGHZ1uHnDhkCHeAC
    KX212cikP6hStjXv
    • Heble die beiden Druckstecker des ersten und zweiten Verbindungskabels mit der Spudgerspitze hoch und trenne sie von der Tochterplatine ab.

  25. NJfuUTf4mBeiVJv6
    NJfuUTf4mBeiVJv6
    ZpTnNLgU4t15hBxn
    PK1X46PactyNaRU6
    • Wiederhole den vorherigen Schritt für die beiden Druckstecker des ersten und zweiten Verbindungskabels auf der Hauptplatine.

  26. Pinw4qyCbeVVkq4J
    Pinw4qyCbeVVkq4J
    JXblv3ujPBgeAWF5
    • Entferne die beiden Verbindungskabel.

    Is it necessary to unplug the cables completely, or is it sufficient to unplug them only at the top of the telephone and leave the lower trailers?

    Łukasz -

  27. TUh4WpVTQrlycktT
    TUh4WpVTQrlycktT
    UPkkWNegvsoPraKe
    • Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Tochterplatine befestigt ist.

  28. 4tgG1SHEWYXDYaSA
    4tgG1SHEWYXDYaSA
    kViriuQbfZIYtMKA
    PhBkOn55nEfkZH4B
    • Heble die Tochterplatine mit der Spudgerspitze an der oberen rechten Ecke hoch und löse sie vom Rahmen ab.

    • Heble nicht gegen den Akku! Halte den Spudger so schräg, dass du gegen den Rahmen hebelst.

    • Entferne die Tochterplatine.

    • Setze beim Zusammenbau zuerst den USB-C-Anschluss schräg geneigt in seine Öffnung ein, bevor du die Tochterplatine flach in der Rahmen festdrückst.

  29. DY6TVsQEN1AhvOLG
    DY6TVsQEN1AhvOLG
    pHKskrX4jVCMQKUf
    • Setze die Spitze eines Spudgers zwischen die linke Kante am Druckstecker der Antenne und der silbernen Metallabschirmung über der Hauptplatine.

    • Um diesen Stecker befinden sich empfindliche SMD-Bauteile. Wenn du an einer anderen Stelle hebelst, riskierst du, dass sie sich von der Hauptplatine ablösen.

    • Heble den Druckstecker hoch und trenne ihn ab.

  30. ToSiVFdOIo53pEHA
    ToSiVFdOIo53pEHA
    UQKm4wPpSU1RiRpr
    ZhDZOqtS3r4xYrrh
    • Heble die Druckstecker des Displays und der 5G mmWave Antenne mit dem Spudger hoch und trenne sie von der Hauptplatine ab.

  31. aYfAsRvCncE6MdXs
    aYfAsRvCncE6MdXs
    n52IvFwcknBlGXWe
    • Heble den Druckstecker der Frontkamera mit dem Spudger hoch und trenne ihn ab.

  32. rFKk6IRqSHNKFTCZ
    rFKk6IRqSHNKFTCZ
    PKgZBvPhVF3JcIG2
    • Entferne die beiden 3,5 mm langen Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist.

  33. uqI6dwrWteZ35uyp
    uqI6dwrWteZ35uyp
    BbcSDwXItWrFZOuf
    yERHQ1qQ52u62er1
    • Setze einen Spudger mit der flachen Seite zwischen die Oberkante der Hauptplatine und dem Rahmen in der Nähe des Ausschnitts für den Ohrhörer-Lautsprecher ein.

    • Verdrehe den Spudger und hebe die Hauptplatine so weit aus dem Rahmen nach oben, bis du sie mit den Fingern fassen kannst.

    • Entferne die Hauptplatine.

    • Achte während des Zusammenbaus beim Einsetzen der Hauptplatine in den Rahmen darauf, dass keine Kabel im Weg sind.

  34. C2ULJZxJhMHLy1iC
    C2ULJZxJhMHLy1iC
    LqwHn2lmKc6EHKIk
    KJWPZcvkwaD1LMlp

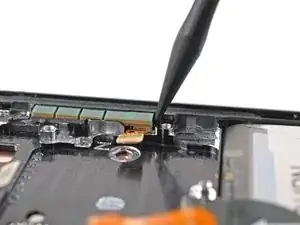

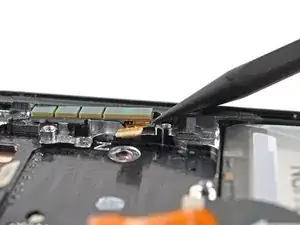

    • Setze einen Spudger mit der Spitze in die Kerbe zwischen der Oberkante der oberen 5G mmWave Antenne und den Rahmen ein.

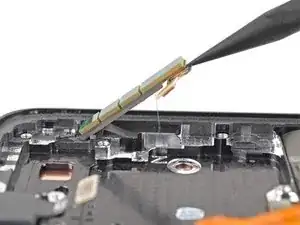

    • Heble nach oben und löse die Antenne aus der Klebeverbindung zum Rahmen.

  35. nCVbFTcTbacKkuoC
    nCVbFTcTbacKkuoC
    HbmIWxf2sPH2Axic
    jtAST2W221CiS4fh

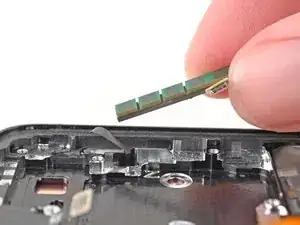

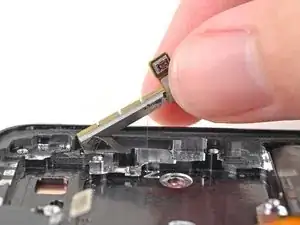

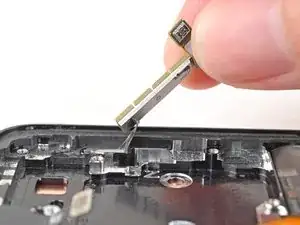

    • Ziehe die Antenne mit den Fingern aus dem Rahmen und trenne sie vom Kleber ab.

    • Beim Zusammenbau musst du eventuell das leitende Klebeband unter der Antenne auf das Neuteil übertragen.

  36. sLVAbm4hhRAwlTAg
    • Die Kamera ist mit starkem Kleber befestigt. Arbeite langsam und erwärme nochmals, wenn es schwer geht. Vermeide, dass sich die Leiterplatte vom Kameragehäuse löst so wie hier.

    • Erwärme die Frontkamera 90 Sekunden lang mit einem Haartrockner oder einem Heißluftgebläse.

  37. Jio5QrB3WtyarTKv
    Jio5QrB3WtyarTKv
    yBHiAPmOwC4BeyI4

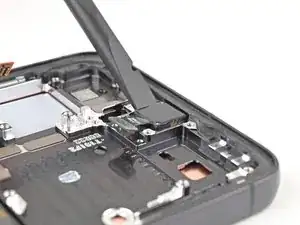

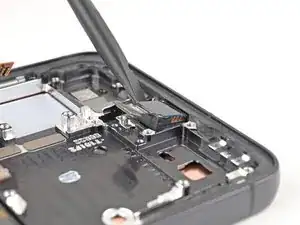

    • Heble die Frontkamera mit dem flachen Ende des Spudgers aus ihrer Vertiefung im Rahmen.

    • Wenn sich die Kamera nicht leicht löst, dann kratze das Epoxidharz um die Kamera mit einem spitzen Werkzeug, z.B. einem Sim-Auswurfwerkzeug ab.

  38. 1VQ2VvRMoorLHjoq
    1VQ2VvRMoorLHjoq
    5O2cLdHEs4ipILhv
    eUlSVuWeZOHFUKMr

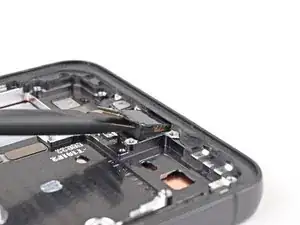

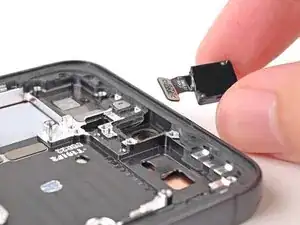

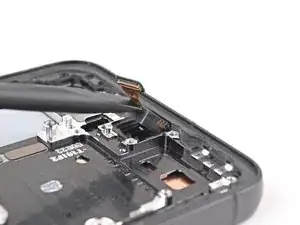

    • Heble die Frontkamera mit dem flachen Ende des Spudgers aus ihrer Vertiefung im Rahmen heraus, bis du sie mit den Fingern fassen kannst.

    • Entferne die Frontkamera.

  39. gWHUIgF5rD6CWVQE
    gWHUIgF5rD6CWVQE
    2CtsKRTW1JjSciSj
    MAjNWNJgPZpOjpDS

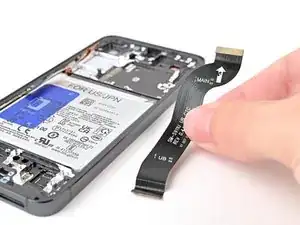

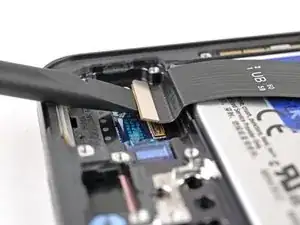

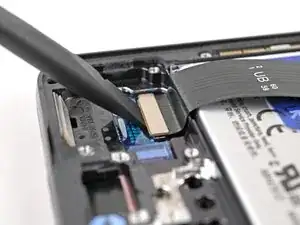

    • Heble den Druckstecker am Displaykabel auf der Rückseite des Displays mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

    • Entferne das Displaykabel.

  40. WtYvHw5pexHoCBGv
    WtYvHw5pexHoCBGv
    wXUm3St2BJhHN13i

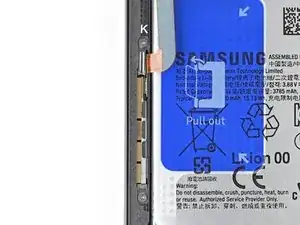

    • Entferne die zwei 2,5 mm langen Kreuzschlitzschrauben, mit denen die untere 5G mmWave Antenne befestigt ist.

  41. efK2JQHOhwnIU32U
    efK2JQHOhwnIU32U
    2Shg1ZcSn1Ly2fE2
    opQpJlfUFvlnJdOR

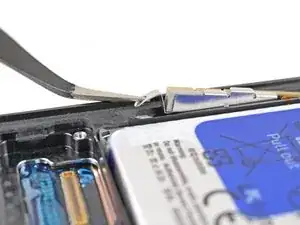

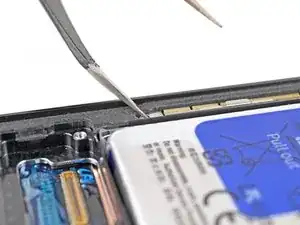

    • Setze eine der beiden Spitzen einer gewinkelten Pinzette in das untere Schraubenloch in der Halterung der unteren 5G mmWave Antenne.

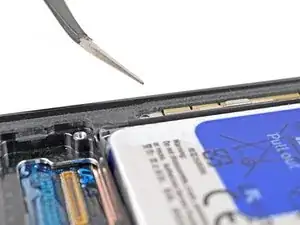

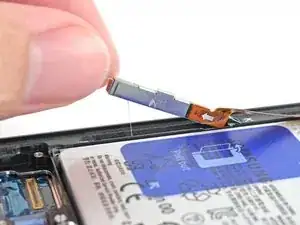

    • Heble die Antennenhalterung mit der Pinzette aus ihrer Vertiefung so weit nach oben, bis du sie mit den Fingern greifen kannst.

  42. NRZHZv2S2T1aSLSO
    NRZHZv2S2T1aSLSO
    CxkLN3WoFTWEf2hx
    RXnefdyOe3wjCONX

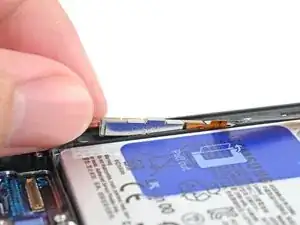

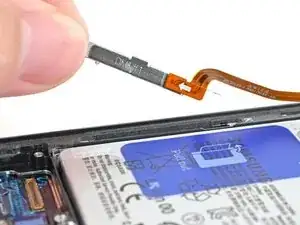

    • Hebe die 5G mmWave Antenne aus ihrer Vertiefung hoch, um sie aus der Klebeverbindung zu lösen.

    • Entferne die 5G mmWave Antenne.

  43. NdUWeSQDHeYnLRbw

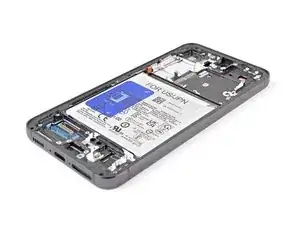

    • Die Display-/Akkueinheit verbleibt.

    • Übertrage beim Zusammenbau alle inneren Bauteile vom alten Smartphone auf die neue Einheit. Vergleiche die neue Einheit mit dem Original um sicherzugehen, dass kein Bauteil fehlt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.

Die Reparatur verlief nicht wie geplant? Probiere grundlegende Fehlerbehebungen oder bitte unsere S23 Antwort-Community um Hilfe.
