Samsung Galaxy S23 Plus Display- und Akkueinheit tauschen

Trenne alle Kabel vom Telefon ab.

Halte die Seitentaste und die Lautstärketaste gedrückt und wählen dann "Ausschalten", um das Telefon auszuschalten.

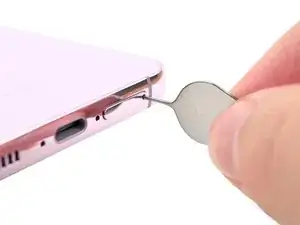

Setze ein Auswurfwerkzeug für SIM-Karten, Bit, oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.

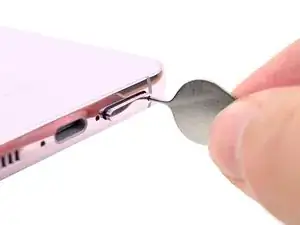

Drücke fest auf das Werkzeug, bis der Einschub herauskommt.

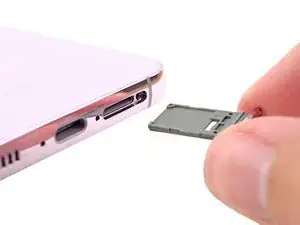

Entferne den SIM-Karteneinschub.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Setze ein zweites Plektrum unten an der rechten Ecke nahe bei dem anderen Plektrum ein.

Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

Setze ein drittes Plektrum bei der unteren linken Ecke ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Setze ein viertes Plektrum bei der oberen linken Ecke ein.

Rolle es um die obere linke Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Ecke hin.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Richte ein Plektrum mit der Spitze an der Öffnung für den Blitz aus.

Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.

Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.

Fasse die Rückseite fest an und entferne sie.

Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zusammenklebst. Achte darauf, dass es wieder komplett heruntergefahren ist, bevor du weiterarbeitest.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol zum Reinigen.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Heble den Druckstecker der NFC-Antenne mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind:

Sechs Schrauben an der Ladespule

Sieben Schrauben am Lautsprecher

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein.

Heble nach oben, um den Lautsprecher vom Rahmen abzulösen.

Hebe den Lautsprecher mit den Fingern vom Rahmen ab und löse ihn ganz ab.

Entferne die Drahtlos-Ladespule und den Lautsprecher vom Rahmen.

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.

Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.

Setze den Spudger mit dem flachen Ende zwischen die Unterkante des Ohrhörer-Lautsprechers und der silbernen Metallabschirmung der Hauptplatine.

Verdrehe den Spudger, bis sich der Ohrhörer-Lautsprecher vom rahlost. Entferne den Ohrhörer-Lautsprecher.

Heble die beiden Druckstecker des ersten und zweiten Verbindungskabels mit der Spudgerspitze hoch und trenne sie von der Tochterplatine ab.

Wiederhole den vorherigen Schritt für die beiden Druckstecker des ersten und zweiten Verbindungskabels auf der Hauptplatine.

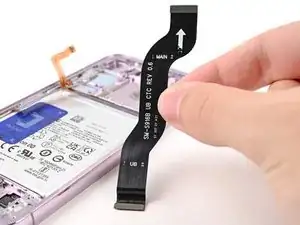

Entferne die beiden Verbindungskabel.

Setze den Spudger mit der Spitze zwischen die linke Seitenkante des Ohrhörer-Lautsprechers und der silbernen Metallabschirmung der Hauptplatine.

Heble nach oben und trenne den Druckstecker der Antenne ab.

Heble die Druckstecker am Displaykabel und am Kabel der 5G mmWave Antenne mit dem Spudger nach oben und trenne sie ab.

Heble den Druckstecker der Frontkamera mit dem Spudger hoch und trenne ihn ab.

Entferne die beiden 3,5 mm langen Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist.

Setze einen Spudger nahe beim Ausschnitt für den Ohrhörer-Lautsprecher mit dem flachen Ende zwischen die Oberkante der Hauptplatine und dem Rahmen ein.

Verdrehe den Spudger um die Hauptplatine so weit aus dem Rahmen nach oben zu heben, bis du sie mit den Fingern greifen kannst.

Entferne die Hauptplatine.

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Tochterplatine befestigt ist.

Heble die obere rechte Ecke der Tochterplatine mit der Spudgerspitze nach oben und löse sie vom Rahmen ab.

Entferne die Tochterplatine.

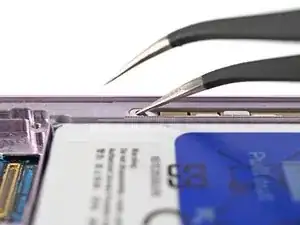

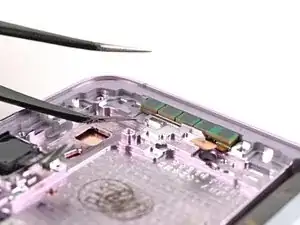

Setze eine der beiden Spitzen einer gewinkelten Pinzette in die Kerbe zwischen der Oberkante der oberen 5G mmWave Antenne und den Rahmen ein.

Heble nach oben und hebe die Antenne an, um sie aus der Klebeverbindung zu lösen.

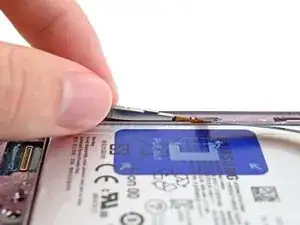

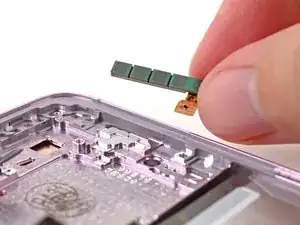

Ziehe die Antenne mit den Fingern aus dem Rahmen und trenne sie vom Kleber ab.

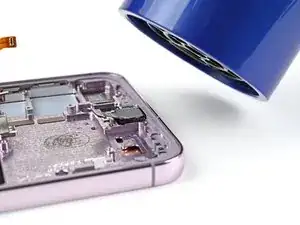

Erwärme die Frontkamera 90 Sekunden lang mit einem Haartrockner oder einem Heißluftgebläse.

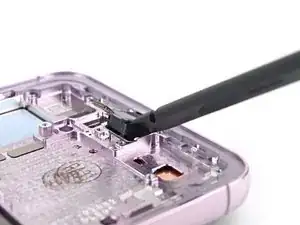

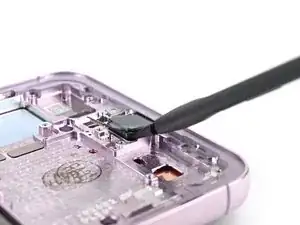

Heble die Frontkamera mit dem flachen Ende des Spudgers aus ihrer Vertiefung im Rahmen heraus.

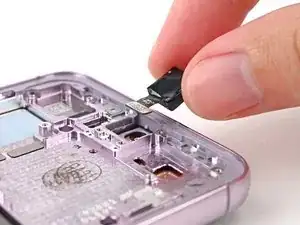

Entferne die Frontkamera.

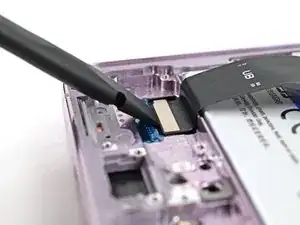

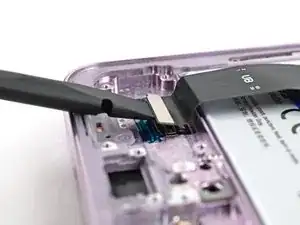

Heble den Druckstecker am Displaykabel auf der Rückseite des Displays mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Entferne das Displaykabel.

Entferne die zwei 2,5 mm langen Kreuzschlitzschrauben, mit denen die untere 5G mmWave Antenne befestigt ist.

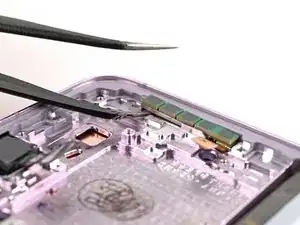

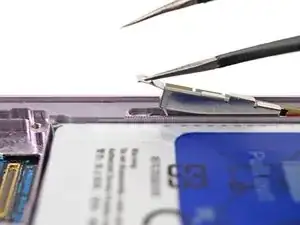

Setze eine der beiden Spitzen einer gewinkelten Pinzette in das untere Schraubenloch in der Halterung der 5G mmWave Antenne.

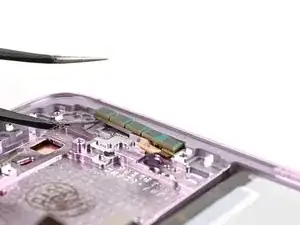

Heble die Antennenhalterung mit der Pinzette aus ihrer Vertiefung so weit nach oben, bis du sie mit den Fingern greifen kannst.

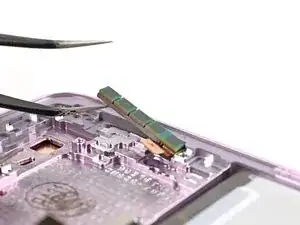

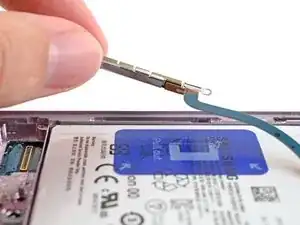

Hebe die 5G mmWave Antenne aus ihrer Vertiefung hoch, um sie aus der Klebeverbindung zu lösen.

Entferne die 5G mmWave Antenne.

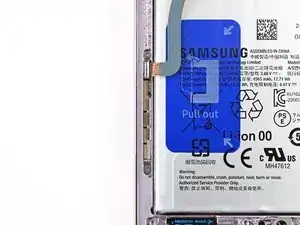

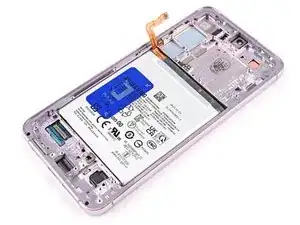

Die Display-/Akkueinheit verbleibt.
