Samsung Galaxy S23 USB-C-Anschluss und Tochterplatine tauschen

Trenne alle Kabel vom Telefon.

Halte die Seitentaste und die Lautstärketaste gedrückt und wählen dann "Ausschalten", um das Telefon auszuschalten.

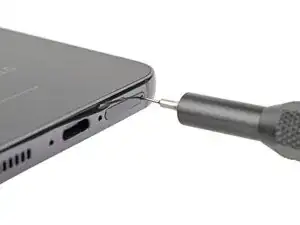

Setze ein SIM-Auswurfwerkzeug oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.

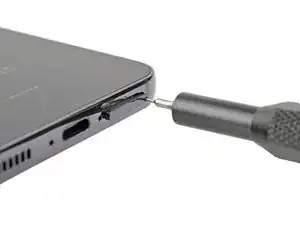

Drücke fest darauf, bis der Einschub herauskommt.

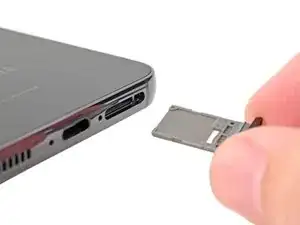

Entferne den SIM-Karteneinschub.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Setze ein zweites Plektrum unten an der rechten Ecke nahe bei dem anderen Plektrum ein.

Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

Setze ein drittes Plektrum bei der unteren linken Ecke ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Setze ein viertes Plektrum bei der oberen linken Ecke ein.

Rolle es um die obere linke Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Ecke hin.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Richte ein Plektrum mit der Spitze an der Öffnung für den Blitz aus.

Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.

Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.

Fasse die Rückseite fest an und entferne sie.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol zum Reinigen.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind:

Sechs Schrauben an der Ladespule

Sieben Schrauben am Lautsprecher

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein.

Heble nach oben, um den Lautsprecher vom Rahmen abzulösen.

Hebe den Lautsprecher mit den Fingern vom Rahmen ab und löse ihn ganz ab.

Entferne die Drahtlos-Ladespule und den Lautsprecher vom Rahmen.

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.

Heble die beiden Druckstecker des ersten und zweiten Verbindungskabels mit der Spudgerspitze hoch und trenne sie von der Tochterplatine ab.

Wiederhole den vorherigen Schritt für die beiden Druckstecker des ersten und zweiten Verbindungskabels auf der Hauptplatine.

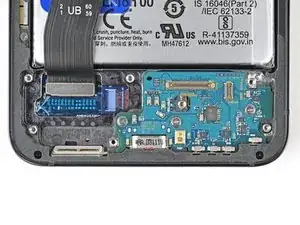

Entferne die beiden Verbindungskabel.

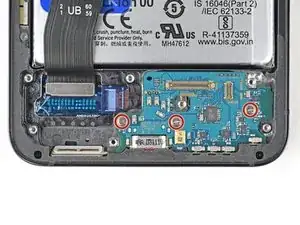

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Tochterplatine befestigt ist.

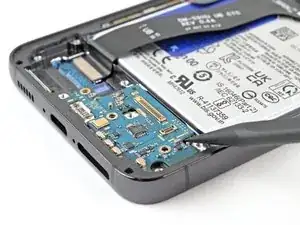

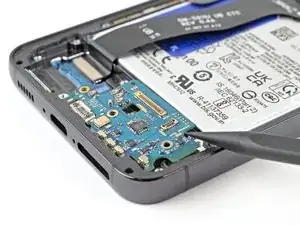

Heble die Tochterplatine mit der Spudgerspitze an der oberen rechten Ecke hoch und löse sie vom Rahmen ab.

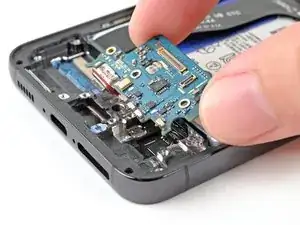

Entferne die Tochterplatine.
