Einleitung

In dieser Anleitung wird der Austausch der Display- und Akku-Baugruppe im Samsung Galaxy S23 Ultra gezeigt.

Diese Anleitung wurde für den Austausch der Baugruppe, die aus Display und Akku besteht, verfasst. Die Baugruppe besteht aus dem Akku, dem Display und dem Rahmen zusammen. Stelle sicher, dass du das richtige Teil hast, bevor du mit deiner Reparatur beginnst.

Wichtig: Wasserdichte nach der Reparatur, kommt darauf an wie gut du den Kleber aufträgst, aber dein Geräte verliert seine IP-Zertifizierung.

  1. 2JNZmrfOLdplj1FI
    • Entleere den Akku des Smartphones auf unter 25%, bevor du die Reparatur beginnst. Ein geladener Lithium-Ionen-Akku kann in Brand geraten, wenn er beschädigt wird.

    • Ziehe alle Kabel vom Smartphone ab und fahre das Gerät komplett herum.

  2. gNkOBiPPpophUDNr
    • Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

    • Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Gerät nicht überhitzt – Display und Akku sind ziemlich empfindlich.

  3. IuCMlKZJGZi1ZVaC
    IuCMlKZJGZi1ZVaC
    KNAxXgUOFSBnu5Tl
    • Während der Kleber aufweicht schaue dir Folgendes an:

    • Um den gesamten Rand des Rahmens ist Kleber angebracht.

    • Am stärksten ist der Kleber in der unteren rechten und der oberen linken Ecke.

  4. vMQmqEcgrXmLtjLt
    vMQmqEcgrXmLtjLt
    xv4POooYFbuFFQaL
    1ew2vBskdRhjA1oc
    • Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

    • Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

    • Wenn das schwer geht, dann erwärme nochmals, um den Kleber weiter aufzuweichen. Beachte die Anleitung für den iOpener, um ein Überhitzen zu vermeiden.

    • Setze ein Plektrum in den Spalt ein.

  5. epeLbFTQBXjV2jZW
    epeLbFTQBXjV2jZW
    m6ugW1SmIVnKgjbL
    JxOIJfnD5MqPsSIZ
    • Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

    • Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  6. KFdNe44w3fG4TbWI
    • Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

  7. EL5XPENpDlhIiOyA
    EL5XPENpDlhIiOyA
    wRhFidJoSdjeGULV
    WUD33WamJEQHTyHI
    • Setze ein zweites Plektrum in der unteren rechten Ecke ein.

    • Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die Ecke herum.

    • Arbeite an den Ecken sehr vorsichtig und langsam, da das Glas hier sehr empfindlich ist und leicht bricht.

  8. cty2RNPr1Xsulgpr
    cty2RNPr1Xsulgpr
    nXBxWO6bjwLC6cnM
    • Schiebe das Plektrum zur linken Ecke hin , um den Kleber zu durchtrennen.

    • Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  9. IEXDLNdqR3xFYkmP
    • Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

  10. mxXPBGcWiCJfJ3BS
    mxXPBGcWiCJfJ3BS
    olFGEuhIxCIMJcdh
    Arf4HwrTgVSrTFcF
    • Setze ein drittes Plektrum in der unteren linken Ecke ein.

    • Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die untere linke Ecke herum.

    • Arbeite an den Ecken sehr vorsichtig und langsam, da das Glas hier sehr empfindlich ist und leicht bricht.

  11. WQmptomBoBQeKuJX
    WQmptomBoBQeKuJX
    4xUwuDfsngL1cFlA
    lkBfZG4mnYPnx1Sb
    • Schiebe das Plektrum an der linken Kante entlang, halte vor der Einschalttaste an.

    • Setze das Plektrum nicht tiefer als 5 mm ein, da sonst das Antennenkabel oder das Kabel zur Einschalttaste beschädigt werden können.

    • Lasse das Plektrum in der linken Seitenkante stecken, damit sich der Kleber nicht wieder verbinden kann.

  12. YMTlXG5toWQfJoLs
    • Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

  13. XfPcTdZECHnXRILb
    XfPcTdZECHnXRILb
    MGUhrVwiAaWJfCKS
    tFFB6IAGHuBb5NvR
    • Setze ein Plektrum in den Spalt an der oberen rechten Kante ein.

    • Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere rechte Ecke herum.

    • Arbeite an den Ecken sehr vorsichtig und langsam, da das Glas hier sehr empfindlich ist und leicht bricht.

  14. AuYJOFYpAYcxqteY
    AuYJOFYpAYcxqteY
    oxPnH3tCjYANEWsu
    • Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

    • Setze das Plektrum nicht tiefer als 4 mm ein, da sonst die Kameras oder die Sensoren beschädigt werden können.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  15. ypnYS5EupERNUwVm
    ypnYS5EupERNUwVm
    GceGlFTsFRUWDKiq
    • Setze ein Plektrum in den Spalt in der oberen linken Kante ein.

    • Setze das Plektrum nicht tiefer als 4 mm ein, da sonst die Kameras beschädigt werden können.

    • Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere linke Ecke herum.

  16. NaNGOKtwpRwEUZYI
    NaNGOKtwpRwEUZYI
    RSCerWvIrEVKfxol
    • Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur unteren Kamera hin, halte vor der Einschalttaste an.

    • Setze das Plektrum nicht tiefer als 4 mm ein, da sonst die Kameras beschädigt werden können.

  17. emFCoW1YANLRMfkZ
    emFCoW1YANLRMfkZ
    jSwV1tlpdJtaiXwY
    eKODttjYVLjUWKnA
    • Fasse die Rückseite fest an und entferne sie.

    • Wenn die Rückabdeckung immer noch am Rahmen festklebt, dann fahre mit einem Plektrum rund um das Smartphone herum, bis sie sich ablöst.

    • Beim Zusammenbau:

    • Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zusammenklebst. Achte darauf, dass es wieder komplett heruntergefahren ist, bevor du weiterarbeitest.

    • Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals.

    • Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

    • Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

  18. Mpv2PsbCdI1iW6Wb
    Mpv2PsbCdI1iW6Wb
    oj5xEmMeYhOpTSBr
    qfgottJDieSAVxSq
    • Heble den Druckstecker der NFC-Antenne mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

    • Wiederhole das für den Druckstecker der Drahtlos-Ladespule.

    • Um Druckstecker wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und auf einer Seite festdrücken, bis er einrastet. Wiederhole das dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

  19. h5cMIyxpAtqjbKU4
    h5cMIyxpAtqjbKU4
    V4QoZv3VfMBsKpaU
    e3Xe11ICRIVOP6VV
    • Die Drahtlos-Ladespule ist leicht mit dem Akku verklebt.

    • Setze ein Plektrum zwischen die rechte Seitenkante der Drahtlos-Ladespule und dem Akku ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.

  20. YWBGWevJudPUNtxB
    YWBGWevJudPUNtxB
    aN12mHIkZCFnugfP
    • Setze einen Plektrum zwischen die obere Kante der Drahtlos-Ladespule und dem Rahmen ein.

    • Schiebe das Plektrum zur rechten Kante hin, um den restlichen Kleber aufzutrennen.

  21. MqBoxonnnfOluifG
    • Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und die NFC-Antenne befestigt sind.

  22. A5ENg165DhNqsGVf
    • Entferne die sechs 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

  23. AUNWPUyerrpSCGAn
    AUNWPUyerrpSCGAn
    O1a6hFfuIO3JDxai
    • Setze einen Spudger mit der Spitze zwischen die obere rechte Ecke des Lautsprechers und dem Rahmen ein.

    • Heble hoch, bis sich der Lautsprecher vom Rahmen löst.

    • Heble nicht gegen den Akku, sondern benutze Vorsprünge im Rahmen.

    • Drücke den Lautsprecher beim Zusammenbau um den Rand herum fest, bis er einrastet.

  24. 1FHZvGkxEADnOK2w
    1FHZvGkxEADnOK2w
    kOOFuS1g3BJGNd6D
    jrAtNKEbQKxi4JXe
    • Fasse die NFC-Antenne, die Drahtlos-Ladespule und den Lautsprecher und entferne sie vom Rahmen.

  25. WJL6tgiasytMwPG1
    WJL6tgiasytMwPG1
    SZ6JmRc4R2SVgBXV
    • Heble den Druckstecker des Akkus mit dem Spudger hoch und trenne ihn ab.

  26. XQiBjavuIQwsdbGQ
    XQiBjavuIQwsdbGQ
    yBRBmm1RwXbsnvJp
    iL5GGGZkAg6uPM1t
    • Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Hauptplatine ab.

    • Wiederhole das Gleiche für das Haupt-Verbindungskabel.

  27. sDYI4flX1KoiTYEb
    sDYI4flX1KoiTYEb
    NpWHNYcSugDSIFPk
    WHpPe2RSPDF1LHlP
    • Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Ladeplatine ab.

    • Wiederhole das Gleiche für das Haupt-Verbindungskabel.

  28. bbHodDhgIPvDNJFN
    bbHodDhgIPvDNJFN
    lLTakaJoqbpmld4v
    • Fasse die beiden Verbindungskabel und entferne sie vom Rahmen.

  29. 2BBA1lIAgFYCuVyS
    • Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

  30. ZcLVwMnNkaiZE55o
    ZcLVwMnNkaiZE55o
    iCLwToDSGOsfS6Gi
    4fioUMA3tkH53QJk
    • Setze einen Spudger mit der Spitze oben rechts unter die Ladeplatine ein.

    • Heble die Ladeplatine so weit aus ihrer Vertiefung nach oben, bis du sie mit den Fingern fassen kannst.

    • Ziehe die Ladeplatine in Richtung Oberkante des Gerätes, um sie aus ihren Vertiefung zu entfernen

    • Setze die Ladeplatine beim Zusammenbau so flach ein, dass der USB-C-Anschluss in seine Öffnung hineingleiten kann.

    The charging board cannot be removed until the SIM card tray is removed. I did not see this mentioned anywhere. Trying to remove the charging board first risks damage to the board.

    David Amos -

    literally Step 2...

    Alexander -

  31. vWSZmYttHZFGe1HV
    vWSZmYttHZFGe1HV
    cbVdQqfFKPXNXFER
    • Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

  32. k4JKLpVUnMhOlJ3C
    • Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

  33. eetNiEWZRPt4HTIN
    eetNiEWZRPt4HTIN
    j4ScW61H3AWgVXwP
    Vh3TexCSGwiUux6d
    • Setze einen Spudger mit der Spitze zwischen der unteren rechten Ecke an der Abdeckung der Hauptplatine und dem Rahmen ein.

    • Heble an der Abdeckung, bis sie sich vom Rahmen löst.

    • Entferne die Abdeckung der Hauptplatine.

    • Drücke beim Zusammenbau die Abdeckung nach unten, bis sie einrastet.

  34. NuJYgHVKFUavTcLN
    NuJYgHVKFUavTcLN
    Fp1ArDosmVw2o1Ev
    • Heble den Druckstecker der Frontkamera mit der Spudgerspitze hoch und trenne ihn ab.

  35. kKNUGZCWsqIhe56f
    kKNUGZCWsqIhe56f
    ylDQjNhrRObyvnCo
    • Heble den Druckstecker des Fingerabdrucksensors mit der Spudgerspitze hoch und trenne ihn ab.

  36. PIQuIseXNMXJFVRC
    PIQuIseXNMXJFVRC
    nhOTHJMM4MbLenDX
    • Heble den Druckstecker des Displays mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

  37. wsNS5GUIgJ1Hj4nD
    wsNS5GUIgJ1Hj4nD
    I14vO2yAQaYIGLjw
    • Heble den Druckstecker des Displays nahe an der Unterkante des Smartphones mit der Spudgerspitze aus dem Ausschnitt für das Display hoch und trenne ihn ab.

  38. TK3KClBc5guF14Nr
    • Fasse das Displaykabel und entferne es vom Rahmen.

  39. xNxqRJvEnipAscaw
    xNxqRJvEnipAscaw
    4YiVHa3akcTc5RvA
    • Heble den Druckstecker der rechten 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

  40. SQhUDbPZWxCjQmkx
    SQhUDbPZWxCjQmkx
    oEZef5r5eIpyM2fC
    • Heble den Druckstecker des Stylus mit der Spudgerspitze hoch und trenne ihn ab.

  41. yJGRKqOMNHBqkYxJ
    yJGRKqOMNHBqkYxJ
    UFqYA1tPLIHfYRuD
    • Heble den Druckstecker der linken 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

  42. Kub2fThk4fb1ENVS
    • Entferne die einzelne 4 mm lange Kreuzschlitzschraube von der Hauptplatine.

  43. KuUFxjRQiMNvRiNd
    KuUFxjRQiMNvRiNd
    bs1hD1piGTbOabZf
    E4JEGJHYuWOrBF6R
    • Setze einen Spudger mit der Spitze oben links zwischen der Hauptplatine und dem Rahmen ein.

    • Heble die Hauptplatine so weit hoch, bis du sie mit den Fingern fassen kannst.

    • Fasse die Hauptplatine an und entferne sie vom Rahmen.

    • Achte darauf, dass sich keine losen Kabel an der Hauptplatine verfangen.

    • Achte beim Einsetzen der Hauptplatine darauf, dass sich die Kabel über ihr befinden.

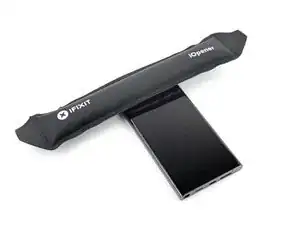

  44. TBssiGLOPXSRxlKM
    • Erhitze einen iOpener und lege ihn für etwa zwei Minuten auf die Frontkamera

    • Man kann auch einen Fön, eine Heißluftpistole oder eine Heizplatte benutzen. Man muss allerdings darauf achten, das Gerät nicht zu überhitzen, da das Display sehr hitzeempfindlich ist.

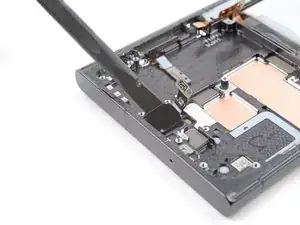

  45. X2raiPLaifIDlEGD

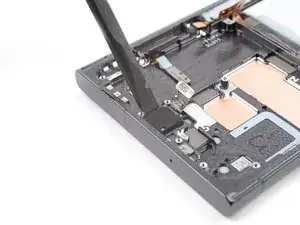

    X2raiPLaifIDlEGD
    6dNVX5oR2KMpM5Sv

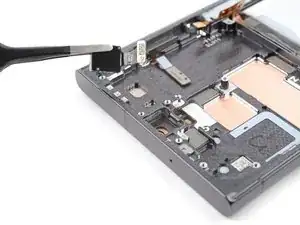

    HsaWocXQi5gMXxWh
    • Der Kleber, an der Kamera ist sehr stark. Arbeite vorsichtig und erhitze erneut, wenn es sich so anfühlt, als würde sie festsitzen. Vermeide es, die Platine so vom Kameragehäuse zu lösen.

    • Benutze das Flache Ende des Spudgers um die Kamera aus ihrer Aussparung zu hebeln.

    • Wenn sich die Kamera nicht löst, benutze das SIM-Karten-Auswerfer, um den Kleber um die Kamera zu lösen.

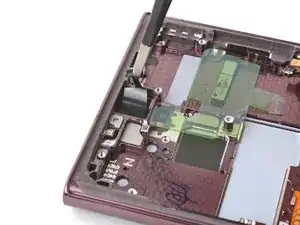

  46. MBFAZSbr6DDhCO5V
    MBFAZSbr6DDhCO5V

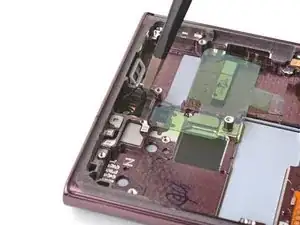

    6Z3NVXwadMXBOoXI
    • Während des Wiederzusammenbaus kannst du den neuen Rahmen für die Kamera vorbereiten:

    • Entferne die schwarzen Klebestreifen von der Aussparung der Kamera

    • Entferne den Schaumstoff vom neuen Rahmen

    • Der Schaumstoff ist nicht für die Reparatur notwendig.

  47. BV2JtEMPMxJerHNY

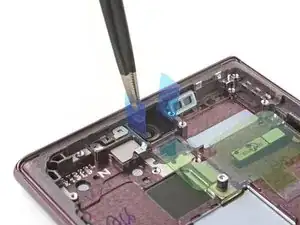

    BV2JtEMPMxJerHNY

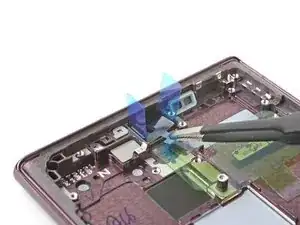

    CwYG4RvAASFv2tqT

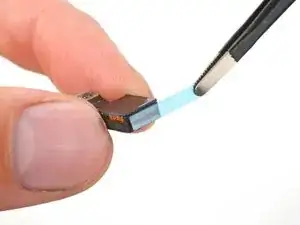

    AvqQ5nhWjy13K3Vo
    • Bevor du die Frontkamera in den neuen Rahmen einbaust, trage neuen Kleber auf den Rahmen und die Kamera auf:

    • Entferne die beiden großen, durchsichtigen, rechteckigen Schutzfolien von der Klebefolie. Klebe die Klebestreifen an die Seiten der Aussparung.

    • Entferne die Folie vom Hauptklebestück und platziere das Hauptklebestück in der Mitte der Aussparung, wobei die Zuglasche zur Unterseite des Rahmens zeigt.

    • Entferne jegliche Kleberreste vom Kameramodul.

    • Entferne die Folie vom kleinen Klebestreifen und platziere ihn an der oberen Kante der Kamera.

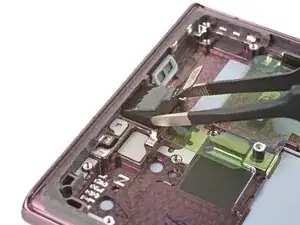

  48. ZK3VLrsdECBvlt5y
    ZK3VLrsdECBvlt5y

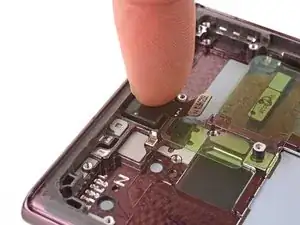

    njtLpFGRFkwyi2jE
    • Baue die Frontkamera ein:

    • Entferne alle vier blauen Schutzfolien von der Kamera und ihrem Rahmen.

    • Lege die Kamera in ihre Aussparung und drücke sanft darauf, damit sie fest verklebt wird.

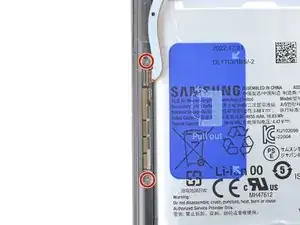

  49. 5TiMKpNUKWoyc4VB
    • Benutze einen Kreuzschlitzschraubendreher, um die beiden 2,4 mm langen Schrauben zu entfernen.

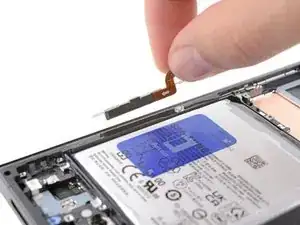

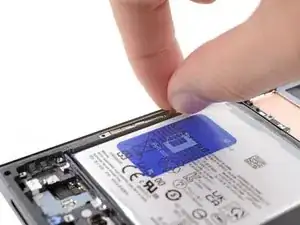

  50. ZuZvJPyTdf2QS1u5
    ZuZvJPyTdf2QS1u5

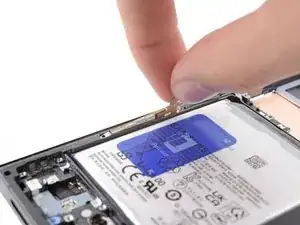

    QRdEYMUCVMSjVQSn
    DxpNSsViFZExCMKR

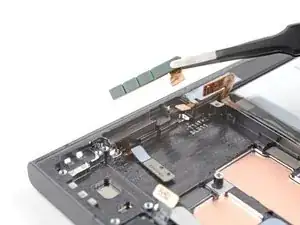

    • Greife den Stecker der linken 5G mmWave Antenne und hebe ihn nach oben, um die Halterung vom Rahmen zu lösen.

    • Entferne die Antenne.

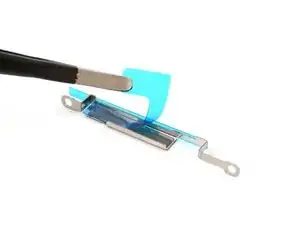

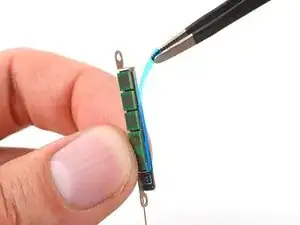

  51. BgKHBIVEhCVEkCuI
    BgKHBIVEhCVEkCuI

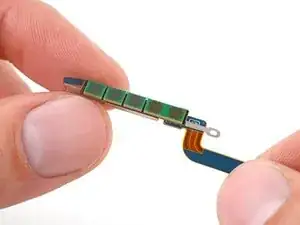

    R5Ac3TXWIY5lMTZp
    WGBEPRFeDe5xO2wU

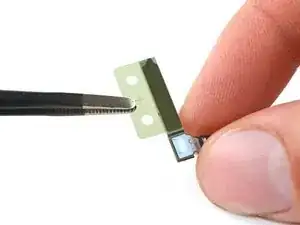

    • Ersetze die Halterung der 5G mmWave Antenne, bevor du die Antenne wieder einbaust. Solltest du keine neue Halterung haben, überspringe diesen Schritt.

    • Entferne die Antenne und den Stecker aus der alten Halterung

    • Entferne die L-förmige Folie von deiner neuen Halterung.

    • Lebe die Antenne in die Aussparung der Halterung, wobei der Stecker unter der längeren Schraubbefestigung hindurchgeführt wird.

    • Entferne die dünne Schutzfolie des Klebestreifens an der Außenseite der Halterung vor dem Einbau im Rahmen.

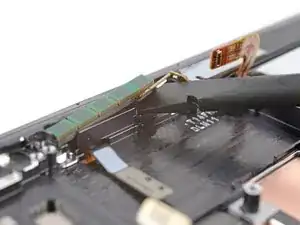

  52. aQ5VbOMYwHy5ZUvC

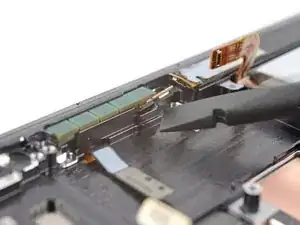

    aQ5VbOMYwHy5ZUvC

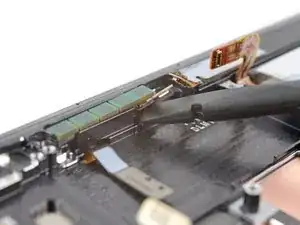

    ApY4AaEbmTHo4IBS
    QTd4UQMG1FqcsHWP
    • Schiebe das flache Ende eines Spudgers zwischen den Rahmen und den Anschluss der rechten 5G mmWave Antenne.

    • Heble die Antenne mit dem Spudger nach oben, um den Kleber zu lösen.

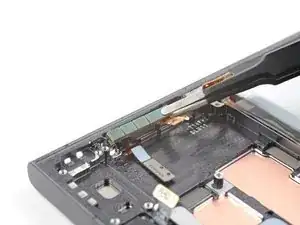

  53. SgybD2BLXeJbYdAJ
    SgybD2BLXeJbYdAJ
    SmGShFS2KeZUmcd4
    • Hebe die rechte 5G mmWave Antenne aus dem Rahmen.

  54. LTV4INO3ruKtcCXq
    LTV4INO3ruKtcCXq
    jnIS3Fr2IeLheerF
    oKKsotUTKKr2ATlV

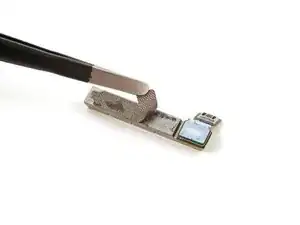

    • Ersetze den Kleber an der oberen 5G Antenne, bevor du sie wieder anbringst. Wenn du keine neuen Klebestreifen hast, verwende die alten wieder oder verwende speziell zugeschnittene Klebestreifen.

    • Entferne die vorhandenen Klebestreifen.

    • Entferne die Schutzfolie von deinen neuen Klebestreifen.

    • Bringe die neuen Klebestreifen auf der Unterseite der Antenne an, wobei das runde Ende am weitesten vom Anschluss entfernt sein muss.

    • Zieh die grüne Folie vom Klebestreifen ab, bevor du die Antenne wieder im Rahmen einbaust.

  55. jMiRQISXkSSS44Lo

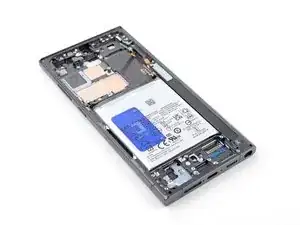

    • Nun ist nur noch die Display-Akku-Baugruppe übrig.

    • Vergleiche das neue Ersatzteil mit dem Originalteil. Möglicherweise müssen vor dem Einbau noch Komponenten vom alten auf das neue Teil übertragen werden, oder die Schutzfolien von Klebestreifen an neuen Teilen entfernt werden.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum kannst du Hilfe bei der Fehlersuche finden.

Alex Diaz-Kokaisl

Mitglied seit: 16/01/22

168562 Reputation

2 Kommentare

Can you share a propper way to change the screen

Muzakkir -

Hola, compre une caisse completo para remplazar la pantalla, pero en el lugar de la pantalla tengo los revestimientos adhesivos azules de la cámara, como lo quito? por favor una ayuda

Efrain Luna -
