Samsung Galaxy S23 Ultra USB-C-Anschluss und Ladeplatine tauschen

Ziehe alle Kabel vom Smartphone ab und fahre das Gerät komplett herum.

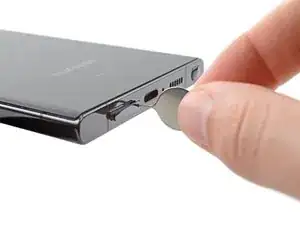

Setze ein Auswurfwerkzeuge für SIM-Karten oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.

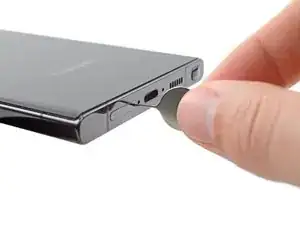

Drücke das Werkzeug fest hinein, bis der SIM-Karteneinschub herauskommt.

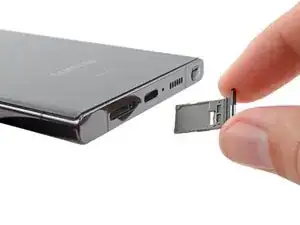

Entferne den SIM-Karteneinschub.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Während der Kleber aufweicht schaue dir Folgendes an:

Um den gesamten Rand des Rahmens ist Kleber angebracht.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Setze ein zweites Plektrum in der unteren rechten Ecke ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die Ecke herum.

Schiebe das Plektrum zur linken Ecke hin , um den Kleber zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Setze ein drittes Plektrum in der unteren linken Ecke ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die untere linke Ecke herum.

Schiebe das Plektrum an der linken Kante entlang, halte vor der Einschalttaste an.

Lasse das Plektrum in der linken Seitenkante stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Setze ein Plektrum in den Spalt an der oberen rechten Kante ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere rechte Ecke herum.

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein Plektrum in den Spalt in der oberen linken Kante ein.

Kippe das Plektrum nach oben, so dass es in die Krümmung der Kante passt und schiebe es um die obere linke Ecke herum.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur unteren Kamera hin, halte vor der Einschalttaste an.

Fasse die Rückseite fest an und entferne sie.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Heble den Druckstecker der NFC-Antenne mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Wiederhole das für den Druckstecker der Drahtlos-Ladespule.

Setze ein Plektrum zwischen die rechte Seitenkante der Drahtlos-Ladespule und dem Akku ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.

Setze einen Plektrum zwischen die obere Kante der Drahtlos-Ladespule und dem Rahmen ein.

Schiebe das Plektrum zur rechten Kante hin, um den restlichen Kleber aufzutrennen.

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und die NFC-Antenne befestigt sind.

Entferne die sechs 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

Setze einen Spudger mit der Spitze zwischen die obere rechte Ecke des Lautsprechers und dem Rahmen ein.

Heble hoch, bis sich der Lautsprecher vom Rahmen löst.

Fasse die NFC-Antenne, die Drahtlos-Ladespule und den Lautsprecher und entferne sie vom Rahmen.

Heble den Druckstecker des Akkus mit dem Spudger hoch und trenne ihn ab.

Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Hauptplatine ab.

Wiederhole das Gleiche für das Haupt-Verbindungskabel.

Heble das kleinere Verbindungskabel mit der Spudgerspitze hoch und trenne es von der Ladeplatine ab.

Wiederhole das Gleiche für das Haupt-Verbindungskabel.

Fasse die beiden Verbindungskabel und entferne sie vom Rahmen.

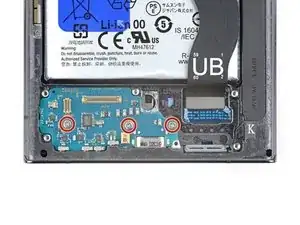

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

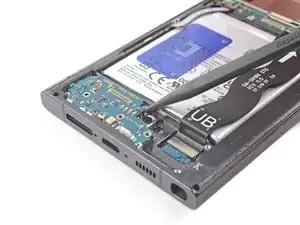

Setze einen Spudger mit der Spitze oben rechts unter die Ladeplatine ein.

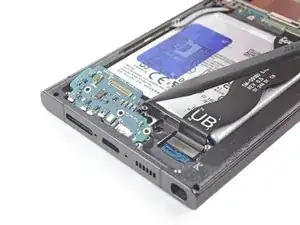

Heble die Ladeplatine so weit aus ihrer Vertiefung nach oben, bis du sie mit den Fingern fassen kannst.

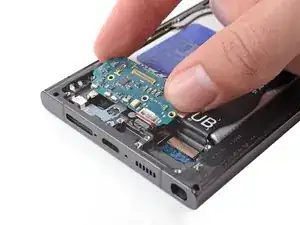

Ziehe die Ladeplatine in Richtung Oberkante des Gerätes, um sie aus ihren Vertiefung zu entfernen
