Einleitung
Diese Anleitung zeigt, wie der USB-C-Anschluss und die Tochterplatine im Samsung S24 ausgetauscht werden.
Der USB-C-Anschluss ist auf der Tochterplatine festgelötet, um eines der beiden Teile zu ersetzen, müssen beide ausgetauscht werden.
Hinweis: Wie gut der Schutz gegen eindringende Feuchtigkeit nach der Reparatur sein wird, hängt davon ab, wie gut der Kleber befestigt ist. Die IP-Einstufung verlierst du auf jeden Fall.
-
-
Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.
-
Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante zwischen Rückseite und Rahmen entlang.
-
Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum links vom dem anderen Plektrum ein. Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.
-
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum über das letzte Plektrum und schiebe es zum Auftrennen des Klebers an der linken Seite entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze genau so tief ein viertes Plektrum in die obere linke Ecke ein und schiebe es an der Oberkante entlang. Rolle es dann zum Auftrennen des Klebers um die obere rechte Ecke herum.
-
-
-
Setze ein fünftes Plektrum direkt über die Öffnung für den Blitz.
-
Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.
-
Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.
-
-
-
Fasse die Rückabdeckung an den Kanten und entferne sie vom Smartphone.
-
Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol (mindestens 90%ig) zum Reinigen.
-
Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
-
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung
-
-
-
Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.
-
-
-
Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind.
-
Sechs Schrauben an der Drahtlos-Ladespule
-
Sieben Schrauben am Lautsprecher
-
-
-
Setze einen Spudger mit der Spitze in die Kerbe an der linken Kante der Lautsprechereinheit.
-
Heble den Lautsprecher hoch, um die Clips zu lösen.
-
-
-
Heble die die Drahtlos-Ladespule und Lautsprecher Baugruppe mit dem Fingernagel vom Rahmen weg.
-
Entferne die Drahtlos-Ladespule und den Lautsprecher vom Smartphone.
-
-
-
Heble den Druckstecker des Akkus auf der Hauptplatine mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-

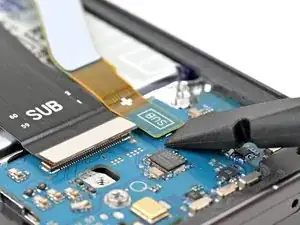

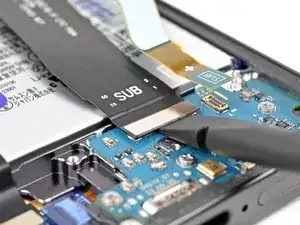

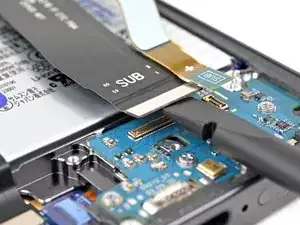

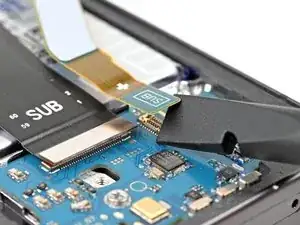

Setze einen Spudger mit dem flachen Ende unter den mit "SUB" markierten Druckstecker des zweiten Verbindungskabels, heble nach oben und trenne ihn ab.
-
-
-

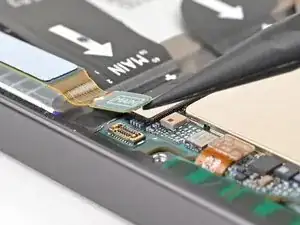

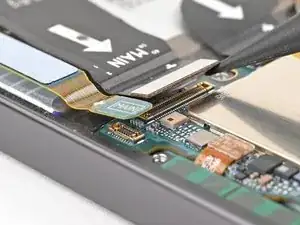

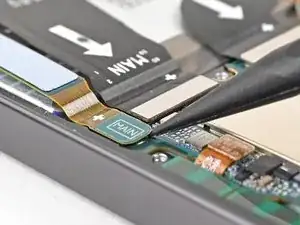

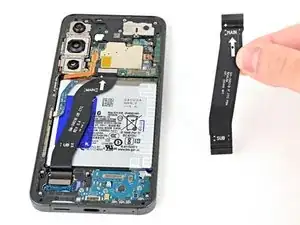

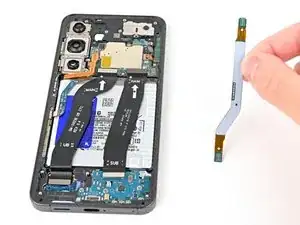

Wiederhole das Verfahren für die Druckstecker des Haupt-Verbindungskabels und des zweiten Verbindungskabels auf der Hauptplatine.
-
-
-

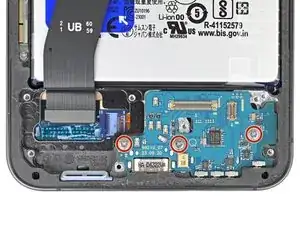

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen der USB-C-Anschluss und die Tochterplatine befestigt sind.
-
-
-

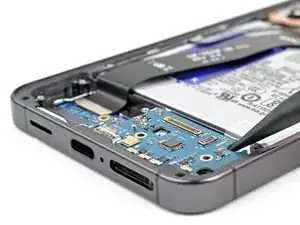

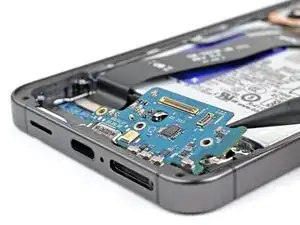

Setze einen Spudger mit der Spitze unter die obere rechte Ecke der Tochterplatine und hebe ihn soweit hoch, dass du ihn mit den Fingern fassen kannst.
-

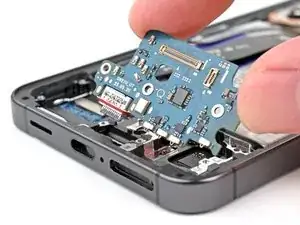

Entferne den USB-C-Anschluss und die Tochterplatine vom Smartphone.
-
Vergleiche das Ersatzteil mit dem Original. Möglicherweise musst du Schutzfolien abziehen oder fehlende Teile auf das Neuteil übertragen.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
