Einleitung
Diese Anleitung zeigt, wie die Display/Akkubaugruppe im Samsung Galaxy S24 ausgetauscht wird. Die Einheit besteht aus dem Display, dem Akku und dem Rahmen. Kontrolliere vor Reparaturbeginn, ob du das richtige Teil hast.
Entlade den Akku vor Reparaturbeginn komplett. Dadurch wird das Risiko eines Brandschadens - wenn der Akku versehentlich beschädigt wird - reduziert. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.
Hinweis: Wie gut der Schutz gegen eindringende Feuchtigkeit nach der Reparatur sein wird, hängt davon ab, wie gut der Kleber befestigt ist. Die IP-Einstufung verlierst du auf jeden Fall.
-
-
Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.
-
Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante zwischen Rückseite und Rahmen entlang.
-
Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum links vom dem anderen Plektrum ein. Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.
-
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum über das letzte Plektrum und schiebe es zum Auftrennen des Klebers an der linken Seite entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze genau so tief ein viertes Plektrum in die obere linke Ecke ein und schiebe es an der Oberkante entlang. Rolle es dann zum Auftrennen des Klebers um die obere rechte Ecke herum.
-
-
-
Setze ein fünftes Plektrum direkt über die Öffnung für den Blitz.
-
Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.
-
Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.
-
-
-
Fasse die Rückabdeckung an den Kanten und entferne sie vom Smartphone.
-
Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol (mindestens 90%ig) zum Reinigen.
-
Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
-
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung
-
-
-
Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.
-
-
-

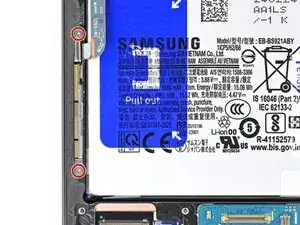

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind.
-
Sechs Schrauben an der Drahtlos-Ladespule
-
Sieben Schrauben am Lautsprecher
-
-
-
Setze einen Spudger mit der Spitze in die Kerbe an der linken Kante der Lautsprechereinheit.
-
Heble den Lautsprecher hoch, um die Clips zu lösen.
-
-
-
Heble die die Drahtlos-Ladespule und Lautsprecher Baugruppe mit dem Fingernagel vom Rahmen weg.
-
Entferne die Drahtlos-Ladespule und den Lautsprecher vom Smartphone.
-
-
-

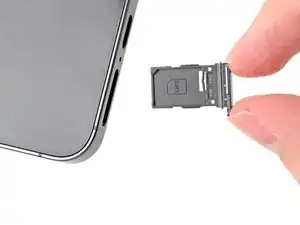

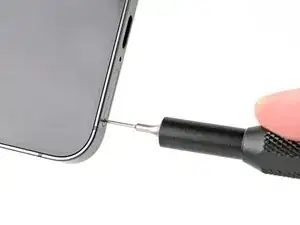

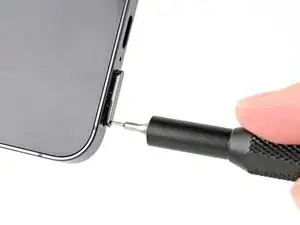

Setze ein Auswurfwerkzeug für SIM-Karten, Bit, oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.
-
Drücke fest darauf, bis der Einschub herauskommt. Entferne den SIM-Karteneinschub.
-
-
-

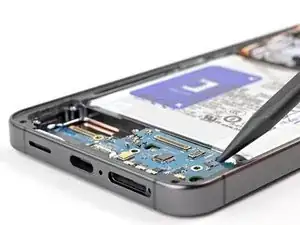

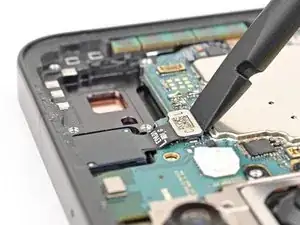

Heble den Druckstecker des Akkus auf der Hauptplatine mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-
Setze einen Spudger mit der Spitze unter die linke Seite am Stecker des Ohrhörer-Lautsprechers, heble nach oben und trenne ihn ab.
-
-
-
Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.
-
-
-
Setze einen Spudger mit dem flachen Ende unter die Unterseite der Ohrhörer-Lautsprecher-Baugruppe, heble nach oben und löse sie vom Rahmen ab.
-
Entferne den Ohrhörer-Lautsprecher.
-
-
-

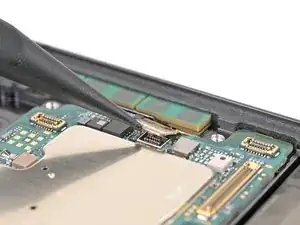

Setze einen Spudger mit der Spitze unter den Druckstecker des zweiten Verbindungskabels (mit MAIN in der unteren rechten Ecke der Hauptplatine markiert), heble ihn hoch und trenne ihn ab.
-
Wiederhole das Verfahren für das Hauptverbindungskabel.
-
-
-
Trenne in gleicher Weise die Druckstecker des Displays und der 5G mmWave Antenne am unteren linken Rand der Hauptplatine ab.
-
-
-
Trenne genau so die Stecker an beiden Verbindungskabel auf der Tochterplatine und den Displaykabelstecker links von der Tochterplatine ab.
-
-
-

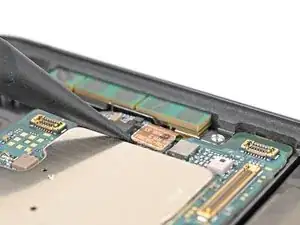

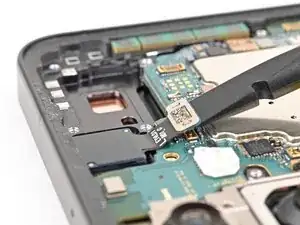

Der Druckstecker der mmWave Antenne befindet sich am rechten Rand der Hauptplatine. Setze einen Spudger mit der Spitze unter seine obere linke Ecke, heble nach oben und trenne ihn ab.
-
-
-
Setze den Spudger mit dem flachen Ende unter den Druckstecker der Frontkamera, heble nach oben und trenne ihn ab.
-
-
-

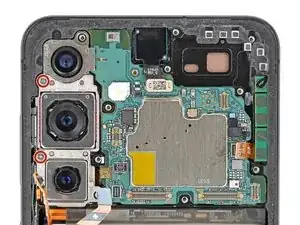

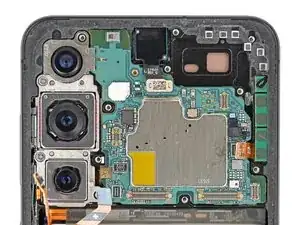

Entferne die beiden 3,4 mm langen Kreuzschlitzschrauben, mit denen die Rückkameras und die Hauptplatine befestigt sind.
-
-
-

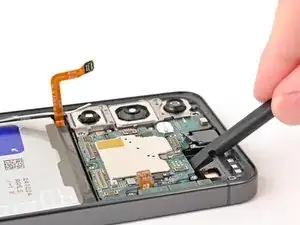

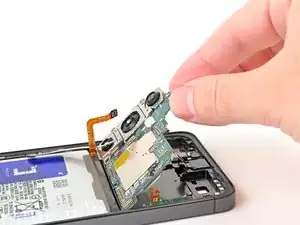

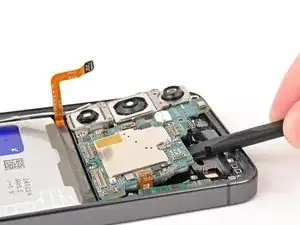

Setze das flache Ende des Spudgers unter die Oberkante der Hauptplatine und heble sie soweit hoch, bis sie die Kabel der Frontkamera und der mmWave Antenne berührt.
-
-
-

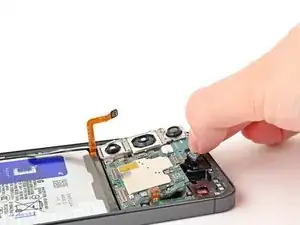

Biege die Kabel der Frontkamera und der mmWave Antenne aus dem Weg für die Hauptplatine.
-

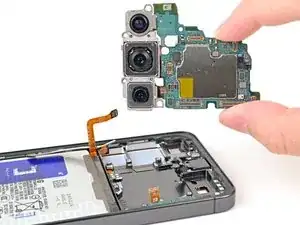

Hebe die Hauptplatine komplett nach oben, bis sie frei ist. Entferne sie vom Smartphone.
-
-
-

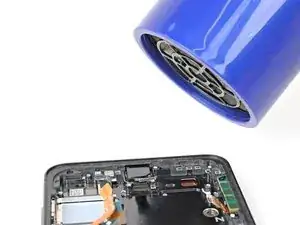

Erwärme die Frontkamera 90 Sekunden lang mit einem Haartrockner oder einem Heißluftgebläse.
-
-
-

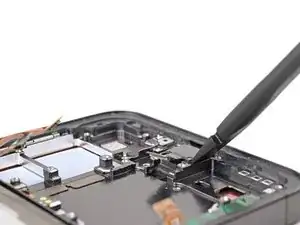

Heble die Frontkamera mit dem flachen Ende des Spudgers aus ihrer Vertiefung im Rahmen so weit nach oben, bis du sie mit den Fingern fassen kannst.
-

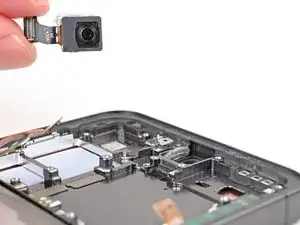

Entferne die Frontkamera.
-
-
-

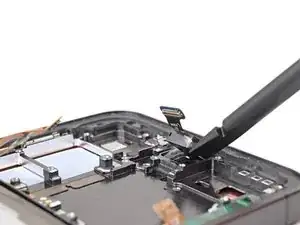

Setze einen Spudger mit der Spitze in die Kerbe zwischen der Unterkante der Antenne und den Rahmen ein.
-
Heble nach oben, bis sich die Antenne aus der Klebeverbindung hebt.
-
Hole die Antenne mit den Fingern aus dem Rahmen heraus, trenne dabei den Kleber ganz auf.
-
-
-
Entferne die beiden 2,5 mm langen Kreuzschlitzschrauben, mit denen die 5G mmWave Antenne befestigt ist.
-
-
-

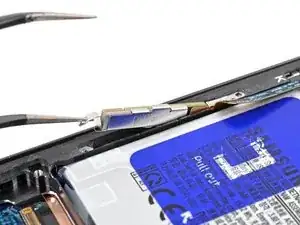

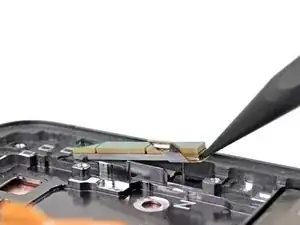

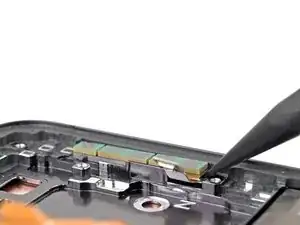

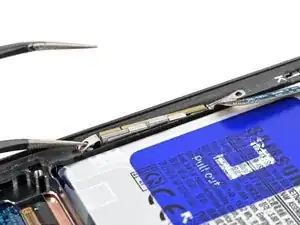

Setze eine gewinkelte Pinzette mit einer Spitze in das untere Loch in der Halterung der 5G mmWave Antenne.
-

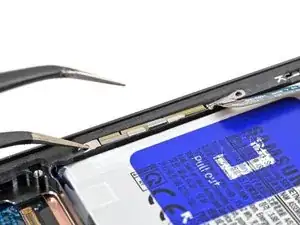

Heble mit der Pinzette nach oben und hebe die Antennenhalterung so weit aus ihrer Vertiefung, bis du sie mit den Fingern fassen kannst.
-
-
-

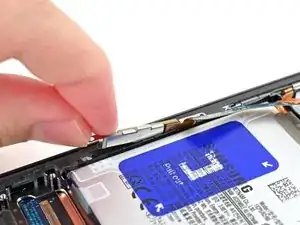

Hebe die 5G mmWave Antenne aus ihrer Vertiefung, um sie aus ihrer Klebeverbindung zu lösen.
-

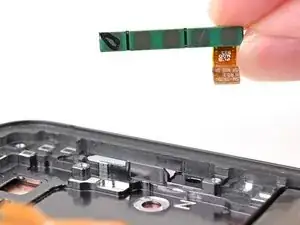

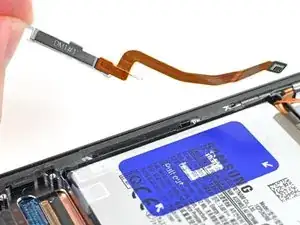

Entferne die 5G mmWave Antenne.
-
-
-

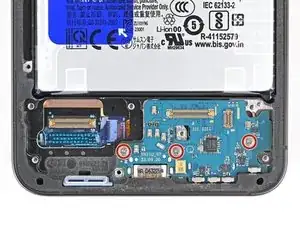

Entferne die beiden 3,4 mm langen Kreuzschlitzschrauben, mit denen die Tochterplatine befestigt ist.
-
-
-

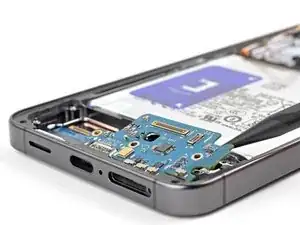

Heble die obere rechte Ecke der Tochterplatine mit der Spudgerspitze hoch und löse sie vom Rahmen ab.
-

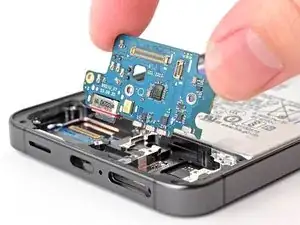

Entferne die Tochterplatine.
-

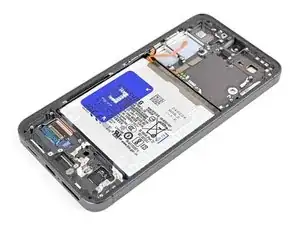

Vergleiche das Ersatzteil mit dem Original. Möglicherweise musst du Schutzfolien abziehen oder fehlende Teile auf das Neuteil übertragen.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
