Samsung Galaxy S24 Hauptplatine tauschen

Schalte das Gerät komplett aus.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante zwischen Rückseite und Rahmen entlang.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

Setze ein zweites Plektrum links vom dem anderen Plektrum ein. Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

Setze ein drittes Plektrum über das letzte Plektrum und schiebe es zum Auftrennen des Klebers an der linken Seite entlang.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Rolle das Plektrum um die obere linke Ecke herum, um den Kleber aufzutrennen.

Setze genau so tief ein viertes Plektrum in die obere linke Ecke ein und schiebe es an der Oberkante entlang. Rolle es dann zum Auftrennen des Klebers um die obere rechte Ecke herum.

Setze ein fünftes Plektrum direkt über die Öffnung für den Blitz.

Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.

Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.

Fasse die Rückabdeckung an den Kanten und entferne sie vom Smartphone.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol (mindestens 90%ig) zum Reinigen.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind.

Sechs Schrauben an der Drahtlos-Ladespule

Sieben Schrauben am Lautsprecher

Setze einen Spudger mit der Spitze in die Kerbe an der linken Kante der Lautsprechereinheit.

Heble den Lautsprecher hoch, um die Clips zu lösen.

Heble die die Drahtlos-Ladespule und Lautsprecher Baugruppe mit dem Fingernagel vom Rahmen weg.

Entferne die Drahtlos-Ladespule und den Lautsprecher vom Smartphone.

Heble den Druckstecker des Akkus auf der Hauptplatine mit der Spudgerspitze hoch und trenne ihn ab.

Setze einen Spudger mit der Spitze unter die linke Seite am Stecker des Ohrhörer-Lautsprechers, heble nach oben und trenne ihn ab.

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.

Setze einen Spudger mit dem flachen Ende unter die Unterseite der Ohrhörer-Lautsprecher-Baugruppe, heble nach oben und löse sie vom Rahmen ab.

Entferne den Ohrhörer-Lautsprecher.

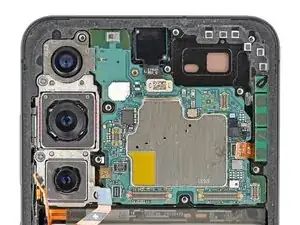

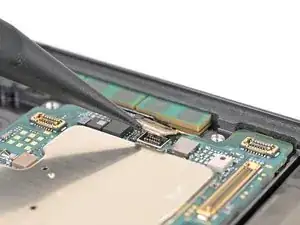

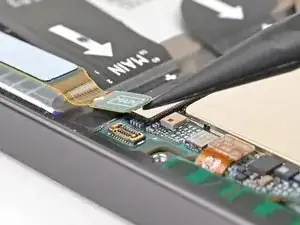

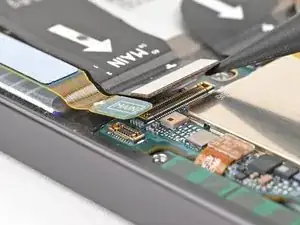

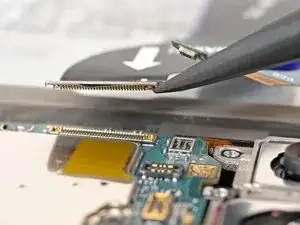

Setze einen Spudger mit der Spitze unter den Druckstecker des zweiten Verbindungskabels (mit MAIN in der unteren rechten Ecke der Hauptplatine markiert), heble ihn hoch und trenne ihn ab.

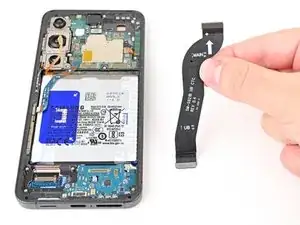

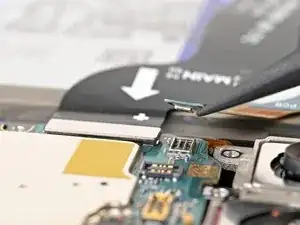

Wiederhole das Verfahren für das Hauptverbindungskabel.

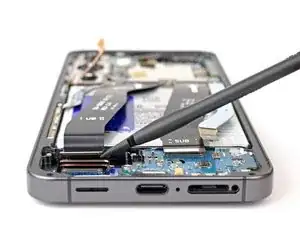

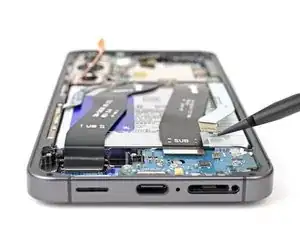

Trenne in gleicher Weise die Druckstecker des Displays und der 5G mmWave Antenne am unteren linken Rand der Hauptplatine ab.

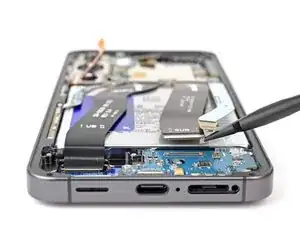

Trenne genau so die Stecker an beiden Verbindungskabel auf der Tochterplatine und den Displaykabelstecker links von der Tochterplatine ab.

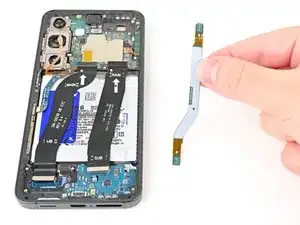

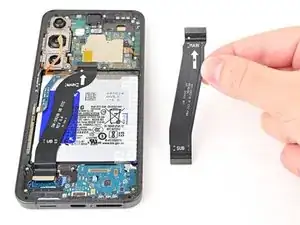

Entferne die beiden Verbindungskabel und das Displaykabel vom Smartphone.

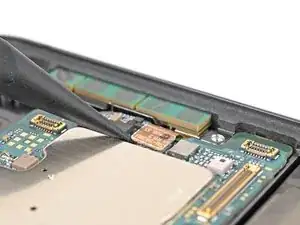

Setze einen Spudger mit der Spitze unter die untere linke Ecke am Druckstecker der 5G mmWave Antenne am rechten Rand der Hauptplatine.

Heble nach oben und trenne den Stecker ab.

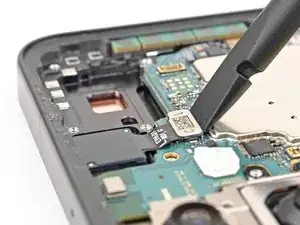

Setze den Spudger mit dem flachen Ende unter den Druckstecker der Frontkamera, heble nach oben und trenne ihn ab.

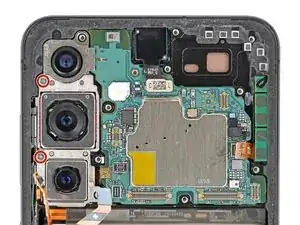

Entferne die beiden 3,5 mm langen Kreuzschlitzschrauben, mit denen die Rückkameras und die Hauptplatine befestigt sind.

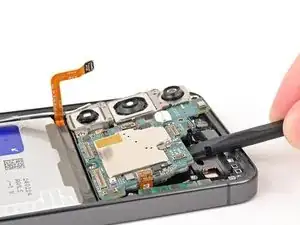

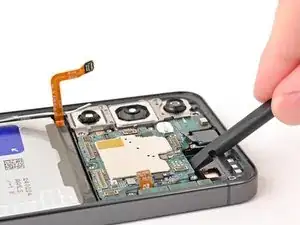

Setze das flache Ende des Spudgers unter die Oberkante der Hauptplatine und heble sie soweit hoch, bis sie die Kabel der Frontkamera und der mmWave Antenne berührt.

Biege die Kabel der Frontkamera und der mmWave Antenne aus dem Weg für die Hauptplatine.

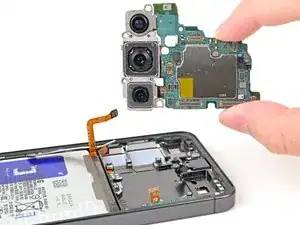

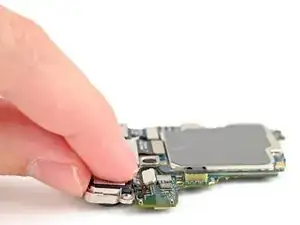

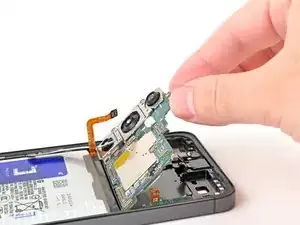

Hebe die Hauptplatine komplett nach oben, bis sie frei ist. Entferne sie vom Smartphone.

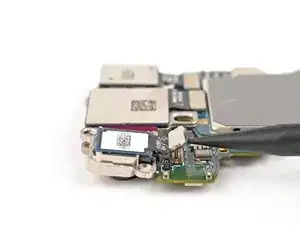

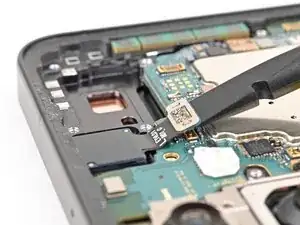

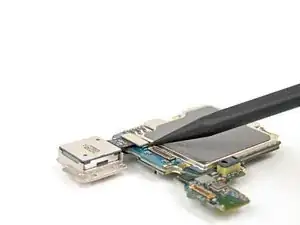

Setze einen Spudger mit der Spitze unter den Druckstecker der Ultraweitwinkelkamera, heble nach oben und trenne ihn ab.

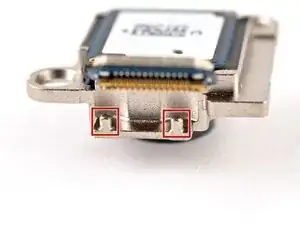

Die Ultraweitwinkelkamera ist mit zwei Metallstiften unter der Hauptplatine und der Hauptkamera eingehakt.

Kippe das Ultraweitwinkelmodul um 45° nach oben zur Hauptplatine hin, um die Metallstifte zu lösen.

Ziehe sie unter diesem Winkel von der Hauptplatine weg und entferne sie.

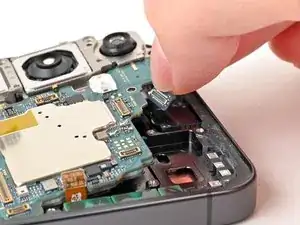

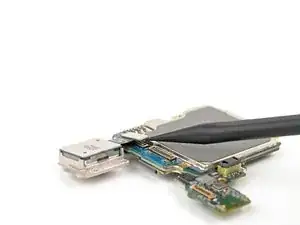

Heble den Druckstecker der Hauptkamera mit der Spudgerspitze hoch und trenne ihn ab.

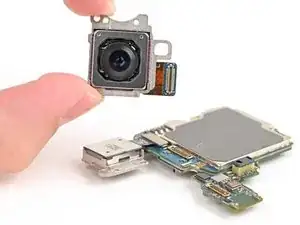

Hebe die Hauptkamera von der Hauptplatine ab und entferne sie.

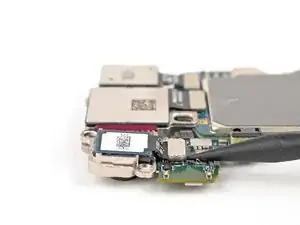

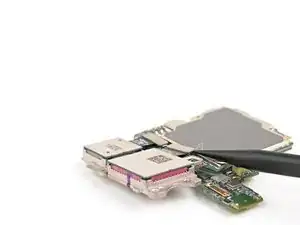

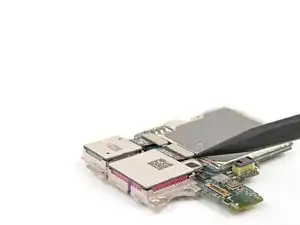

Heble den Druckstecker der Telekamera mit der Spudgerspitze hoch und trenne ihn ab.

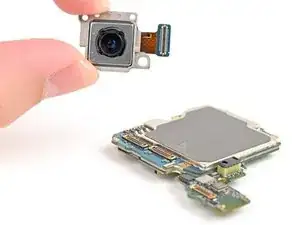

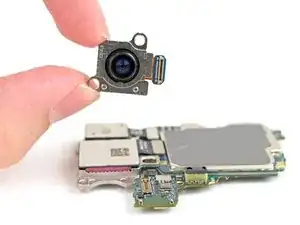

Hebe die Telekamera von der Hauptplatine hoch und entferne sie.

Die Hauptplatine bleibt alleine übrig.
