Samsung Galaxy S24 Plus Display tauschen

Geschrieben von: Spencer Pennington

Kommentare: 0

Samsung Galaxy S24 Plus Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie das Display im Samsung Galaxy S24+ getauscht wird.

Diese Anleitung zeigt, wie das Display alleine getauscht wird. Wenn dein Ersatzdisplay bereits in einem Rahmen vorinstalliert ist, verwende stattdessen diese Anleitung.

Das Display besteht aus der vorderen Glasscheibe und dem Displaypanel. Wenn das Glas gebrochen ist, musst du beide erneuern.

Bei diesem Verfahren wird das alte Display zerstört. Verwende es nicht, wenn du das Display als Ersatzteil gewinnen willst.

Werkzeuge

Ersatzteile

Schritt 1

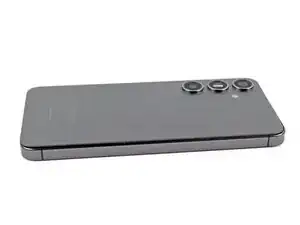

Entlade den Akku des Telefons auf unter 25 %, da ein aufgeladener Lithium-Ionen-Akku ein potenzielles Sicherheitsrisiko darstellt. Wenn der Akku aufgebläht ist, treffe geeignete Vorsichtsmaßnahmen.
Trenne alle Kabel vom Telefon.
Halte die Seitentaste und die Lautstärketaste gedrückt und wählen dann "Ausschalten", um das Telefon auszuschalten.

Schritt 2

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Gerät nicht überhitzt – Display und Akku sind ziemlich empfindlich.

Schritt 3

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.
Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.
Wenn das schwer geht, dann erwärme nochmals, um den Kleber weiter aufzuweichen. Beachte die Anleitung für den iOpener, um ein Überhitzen zu vermeiden.

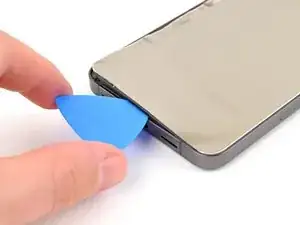

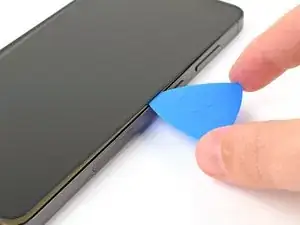

Setze ein Plektrum in den Spalt ein.

Schritt 4

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.
Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Schritt 6

Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

Schritt 7

Setze ein zweites Plektrum in die untere rechte Ecke ein.
Schiebe das Plektrum zur unteren linken Ecke hin , um den Kleber an der Unterkante zu durchtrennen.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 8

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Schritt 9

Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

Schritt 10

Setze ein drittes Plektrum neben das zweite nahe der linken unteren Ecke ein.
Schiebe das Plektrum an der linken Kante entlang, zur oberen linken Ecke hin, um den Kleber aufzutrennen.
Lasse das Plektrum Nähe bei der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 11

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Schritt 12

Rolle das Plektrum um die obere linke Ecke herum, um den Kleber aufzutrennen.

Schritt 13

Setze ein viertes Plektrum in die obere linke Ecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 14

Das rückseitige Mikrofon ist rundum mit einem quadratischen Klebeband direkt über dem Blitz befestigt.
Richte die Spitze eines Plektrums auf den Blitz aus.
Schiebe das Plektrum oben unter die Rückabdeckung, bis du spürst, dass es vom Kleber aufgehalten wird.
Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, hebe dabei die Rückabdeckung ab, bis sie sich vom Kleber gelöst hat.

Schritt 15

Fasse die Rückseite fest an und entferne sie.
Wenn die Rückabdeckung sich nicht leicht lösen lässt, dann trenne mit einem Plektrum die noch vorhandenen Klebestellen auf.
Beim Zusammenbau:
Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zusammenklebst. Achte darauf, dass es wieder komplett heruntergefahren ist, bevor du weiterarbeitest.
Wie gut der Schutz gegen eindringende Feuchtigkeit sein wird, hängt von der Qualität deiner Klebeverbindungen ab. Dein Gerät verliert auf jeden Fall seine IP-Einstufung.
Beseitige alle Kleberreste mit den Fingern oder einer Pinzette vom Smartphone und von der Rückabdeckung. Wenn der Kleber sich nicht leicht entfernen lässt, dann erwärme ihn oder benutze Isopropylalkohol (mindestens 90%ig) und Papier eines
Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Schritt 16

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.
In der Nähe der Druckstecker ist ein Pfeil auf der Platine aufgedruckt. Heble genau an dieser Stelle, damit keine der umliegenden SMD-Bauteile beschädigt werden.
Um Druckstecker wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und auf einer Seite festdrücken, bis er einrastet. Wiederhole das dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 17

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind:
Sechs Schrauben an der Ladespule
Sieben Schrauben am Lautsprecher

Schritt 18

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein, sie ist mit einem Pfeil markiert.
Heble nach oben, bis sich der Lautsprecher vom Rahmen löst.

Schritt 19

Hebe den Lautsprecher mit den Fingern vom Rahmen weg.
Entferne den Lautsprecher und die Drahtlos-Ladespule vom Rahmen.
Drücke den Lautsprecher beim Zusammenbau rundum an den Kanten fest, damit er im Rahmen einrastet bevor du die Schrauben festziehst.

Schritt 20

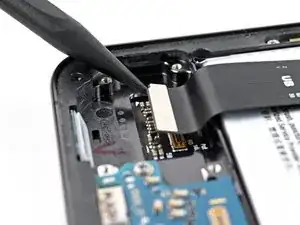

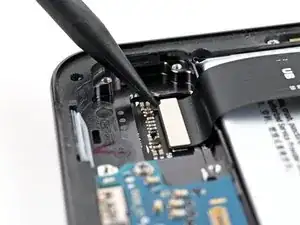

Heble den Druckstecker am Displaykabel nahe an der Unterkante des Smartphones mit dem Spudger hoch und trenne ihn ab.

Schritt 21

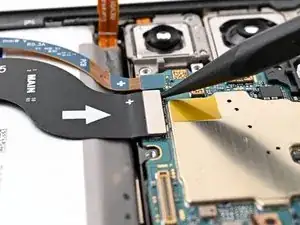

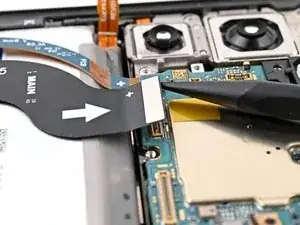

Heble den Druckstecker des Displaykabels auf der Hauptplatine mit dem Spudger hoch und trenne ihn ab.

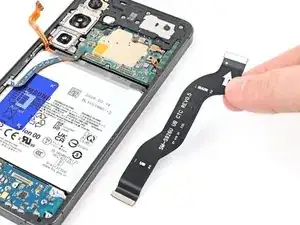

Entferne das Displaykabel.

Schritt 22

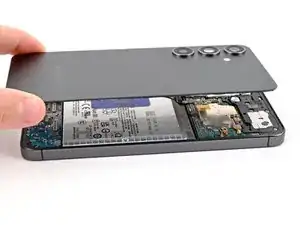

Lege die Gehäuserückseite wieder auf den Rahmen um den Akku und die inneren Bauteile vor Beschädigungen zu schützen.
Bringe bei diesem Schritt noch keine neuen Klebestreifen an, du musst die Gehäuserückseite im weiteren Verlauf nochmals abnehmen. Der alte Kleber ist noch stark genug um die Gehäuserückseite während der Reparatur festzuhalten.

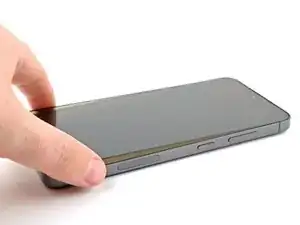

Drehe das Smartphone um, so dass das Display nach oben zeigt.

Schritt 23

Sei vorsichtig und erwärme das Smartphone nicht mehr als angegeben. Der Akku ist hitzeempfindlich.

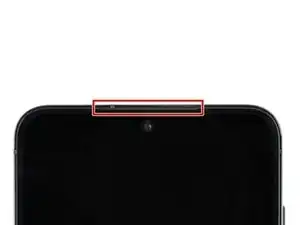

Verwende einen Haartrockner oder ein Heißluftgebläse und erwärme den oberen Displayrand so stark, dass du ihn kaum noch anfassen kannst.

Schritt 24

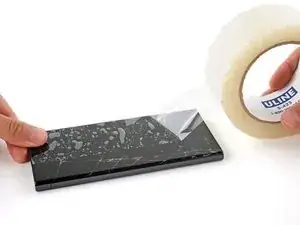

Wenn das Display stark zerbrochen ist, dann klebe überlappende Streifen von Paketband über das Glas, um dich selbst zu schützen und die Reparatur zu vereinfachen.
Achte darauf, dass am oberen Rand eine glatte Fläche entsteht, an der ein Saugheber angebracht werden kann.

Schritt 25

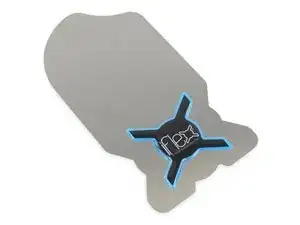

Der Spalt zwischen Frontglas und Rahmen ist extrem dünn. Du benötigst ein dünnes und stabiles Werkzeug, z.B. ein iFlex, um den Anfangsspalt zu erzeugen.
Beachte folgende Sicherheitsvorkehrungen, wenn du in den folgenden Schritten das Frontglas entfernst:
Fasse das iFlex oder ähnliches Werkzeug nicht an den scharfen Kanten an.

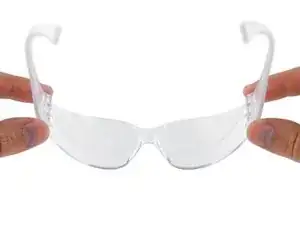

Es kann sein, dass das Frontglas bricht und scharfe Splitter herumfliegen. Es ist empfehlenswert, zum Schutz Handschuhe und eine Schutzbrille zu tragen.

Schritt 26

Der iFlex (oder ein ähnliches Werkzeug) muss soweit eingesetzt werden, bis ein Spalt zwischen dem Glas und dem Displaypanel entstanden ist. Setze es nicht zu tief ein, die Frontkamera könnte beschädigt werden.

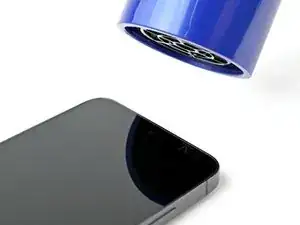

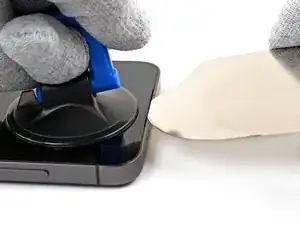

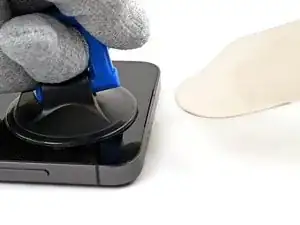

Befestige einen Saugheber so nahe wie möglich in der Mitte der Oberkante.

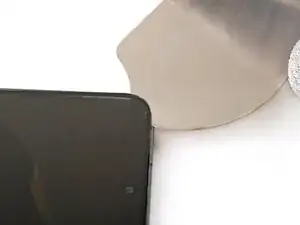

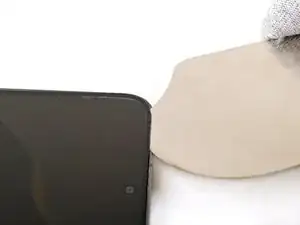

Setze das iFlex schräg nach unten geneigt in den Spalt zwischen der Oberkante des Frontglases und den Rahmen ein.
Ziehe den Saugheber fest und gleichmäßig hoch und schiebe das iFlex unter das Frontglas, zwischen Glas und Displaypanel.
Wahrscheinlich trennt sich ein großer Teil des Glases vom Displaypanel ab und verfärbt sich. Das ist in Ordnung, das Displaypanel wird später entfernt.

Schritt 27

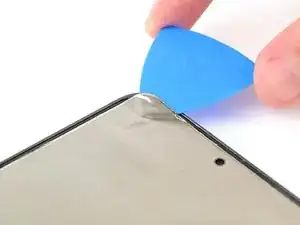

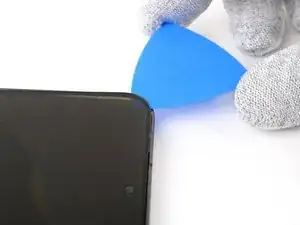

Rolle den iFlex um eine der oberen Ecken des Frontglases, bis der Spalt groß genug für ein Plektrum ist.
Ersetze das iFlex durch ein Plektrum.
Du kannst den iFlex auch im nächsten Schritt verwenden, ein Werkzeug aus Kunststoff wie z.B. ein Plektrum ist aber besser geeignet, da das Glas damit nicht so leicht bricht.

Schritt 28

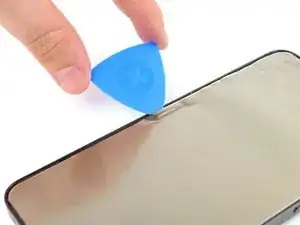

Schiebe das Plektrum an den Kanten des Smartphones entlang und trenne das Glas vom Rahmen ab.
Wenn sich der Kleber nicht leicht lösen lässt, dann erwärme die Seiten des Smartphones so stark, bis du sie kaum noch anfassen kannst.

Schritt 29

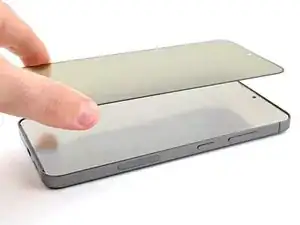

Hebe das Frontglas vom Rahmen und entferne es.

Schritt 30

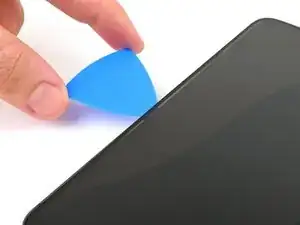

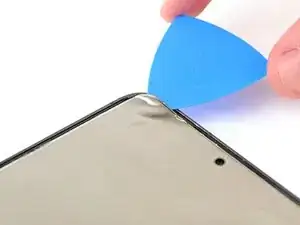

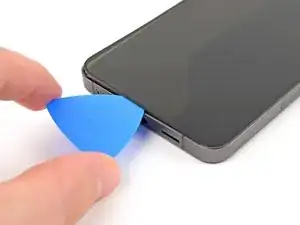

Setze ein Plektrum unter das Displaypanel.
Wenn das schwer geht, dann erwärme das Displaypanel mit einem Haartrockner oder einem Heißluftgebläse um den Kleber aufzuweichen.

Schritt 31

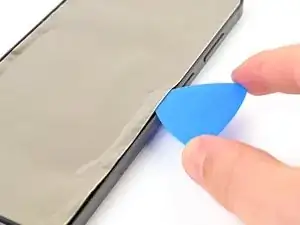

Schiebe das Plektrum an den Kanten des Displaypanel entlang, um die Klebeverbindung zum Rahmen aufzutrennen.
Auf der Rückseite des Displaypanels sind einige Bauteile an der Unterkante befestigt. Schiebe das Plektrum unter diese Bauteile.

Schritt 32

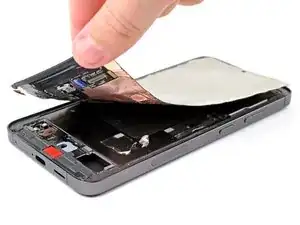

Fasse das Displaypanel an einer Ecke und ziehe es langsam vom Rahmen ab, um auch den letzten Kleber aufzutrennen.
Um die Arbeit zu erleichtern, kannst du den Kleber unter dem Displaypanel mit einem Plektrum auftrennen. Achte darauf, dass die Frontkamera nicht beschädigt wird.

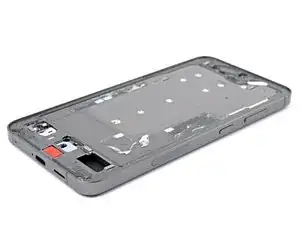

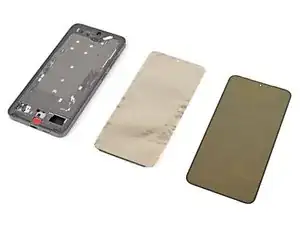

Entferne das Displaypanel.
