Samsung Galaxy S24 Ultra Display/Akku-Baugruppe tauschen

Trenne alle Kabel vom Telefon.

Halte die Seitentaste und die Lautstärketaste gedrückt und wählen dann "Ausschalten", um das Telefon auszuschalten.

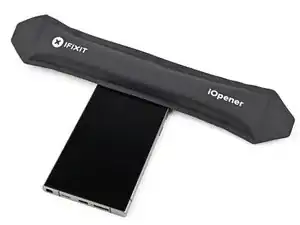

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.

Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Setze ein zweites Plektrum unten an der rechten Ecke nahe bei dem anderen Plektrum ein.

Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum zur linken Ecke hin , um den Kleber an der Unterkante zu durchtrennen.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Setze ein drittes Plektrum neben das zweite nahe der linken Ecke in der Unterkante ein.

Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum an der linken Kante entlang, halte vor der Einschalttaste an.

Lasse das Plektrum in der nahe bei der Einschalttaste stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Setze ein Plektrum in den Spalt an der oberen rechten Kante ein.

Rolle das Plektrum um die obere rechte Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang. .

Schiebe das Plektrum um die obere linke Ecke herum und an der linken Kante nach unten, um den restlichen Kleber aufzutrennen.

Fasse die Rückseite fest an und entferne sie.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals.

Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.

Entferne die zehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind:

Vier Schrauben an der Ladespule

Sechs Schrauben am Lautsprecher

Die Lasche der Drahtlos-Ladespule ist an der rechten Seitenkante des Rahmens festgeklebt. Heble die Lasche an einer Ecke vorsichtig mit einem Spudger hoch.

Trenne die Lasche mit einem Plektrum vom Rahmen ab.

Setze einen Spudger mit der Spitze in die Lücke zwischen der rechten Kante des Lautsprechers und dem Rahmen ein.

Heble nach oben, um den Lautsprecher vom Rahmen abzulösen.

Entferne die Drahtlos-Ladespule und den Lautsprecher vom Rahmen.

Heble den Druckstecker des Akkukabels mit dem Spudger nach oben und trenne ihn ab.

Verwende einen Spudger, um die beiden Druckstecker der Verbindungskabel auf der Hauptplatine aufzuhebeln und zu trennen.

Verwende einen Spudger, um die beiden Druckstecker der Verbindungskabel auf der Tochterplatine hochzuheben und zu trennen.

Fasse die Verbindungskabel und entferne sie vom Telefon.

Setze ein Auswurfwerkzeug für SIM-Karten, Bit, oder eine aufgebogene Büroklammer in die Öffnung am SIM-Karteneinschub an der Unterkante des Smartphones ein.

Drücke fest darauf, bis der Einschub herauskommt.

Entferne den SIM-Karteneinschub.

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben, mit denen die Tochterplatine befestigt ist.

Heble die Tochterplatine mit der Spudgerspitze an der linken oberen Ecke hoch.

Entferne die Tochterplatine.

Heble den Druckstecker des Ohrhörer-Lautsprechers mit dem Spudger hoch und trenne ihn ab.

Entferne die fünf 3,5 mm langen Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist.

Setze einen Spudger mit der Spitze unter die Unterkante des Ohrhörer-Lautsprechers unter den eingeprägten Pfeil ein.

Heble nach oben, bis sich der Ohrhörer-Lautsprecher löst.

Heble den Druckstecker des Displaykabels mit dem Spudger von der Hauptplatine hoch und trenne ihn ab.

Heble den Druckstecker des Displaykabels mit dem Spudger von der Tochterplatine hoch und trenne ihn ab.

Entferne das Displaykabel.

Heble den Druckstecker der unteren Antenne mit dem Spudger von der Hauptplatine hoch und trenne ihn ab.

Heble den Druckstecker des Stylus-Anschlusses mit dem Spudger von der Hauptplatine hoch und trenne ihn ab.

Heble den Druckstecker der oberen Antenne mit dem Spudger von der Hauptplatine hoch und trenne ihn ab.

Heble den Druckstecker des Fingerabdrucklesers mit dem Spudger von der Hauptplatine hoch und trenne ihn ab.

Heble den Druckstecker der Frontkamera mit dem Spudger von der Hauptplatine hoch und trenne ihn ab.

Entferne die beiden Kreuzschlitzschrauben, mit denen die Hauptplatine befestigt ist:

Eine 4 mm lange Schraube links von der oberen Kamera

Eine 3,5 mm lange Schraube links von der unteren Kamera

Hebe die Hauptplatine mit dem Finger oder einem Spudger am oberen Rand hoch.

Entferne die Hauptplatine.

Drücke die Taste unten am Stylus.

Entferne den Stylus.

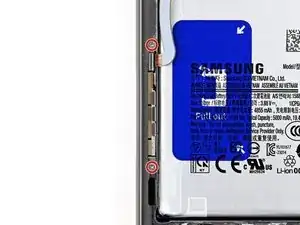

Entferne die beiden 2,5 mm langen Kreuzschlitzschrauben, mit denen die untere Antenne befestigt ist.

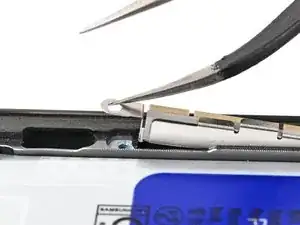

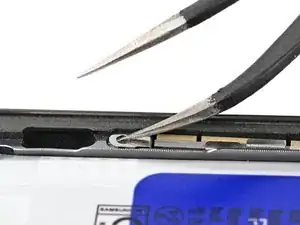

Setze eine der Spitzen einer gewinkelten Pinzette oder ein SIM-Auswurfwerkzeug in das untere Schraubenloch an der Halterung der unteren Antenne.

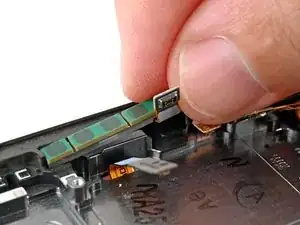

Heble nach oben und hebe die Antennenhalterung so weit aus ihrer Vertiefung hoch, bis du sie mit den Fingern fassen kannst.

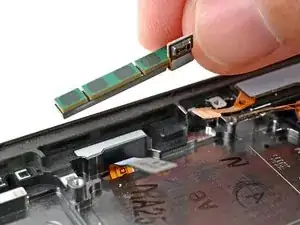

Hebe die untere Antenne hoch und entferne sie.

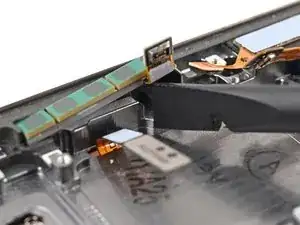

Setze einen Spudger mit dem flachen Ende zwischen der oberen Antenne und dem Rahmen unter das Antennenkabel ein.

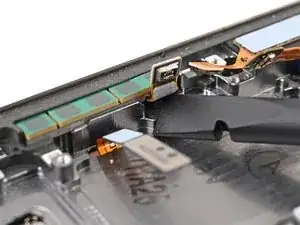

Verdrehe den Spudger, bis sich die Antenne aus der Klebeverbindung löst.

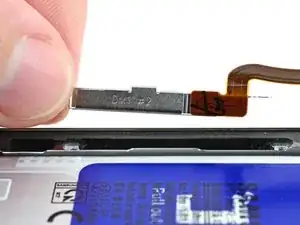

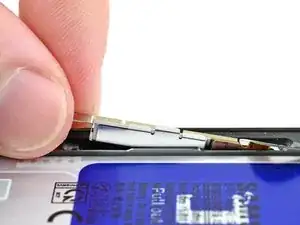

Hebe die Antenne hoch und entferne sie.

Drehe das Smartphone um, so dass das Display oben liegt.

Lege einen erwärmten iOpener zwei Minuten lang auf den oberen Displayrand, um den Kleber der Frontkamera aufzuweichen.

Drehe das Gerät wieder um, damit du an die Rückseite der Frontkamera herankommen kannst.

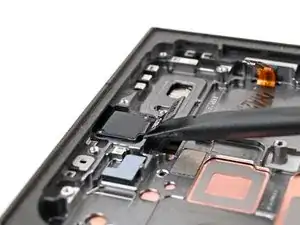

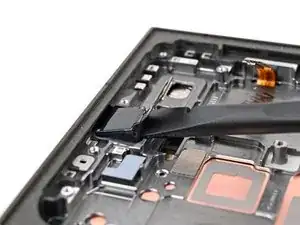

Heble die Frontkamera mit dem flachen Ende des Spudgers aus ihrer Vertiefung im Rahmen hoch.

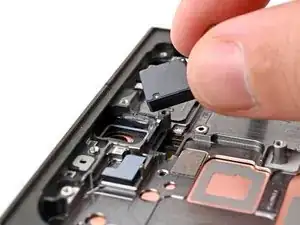

Hebe die Kamera hoch und entferne sie.

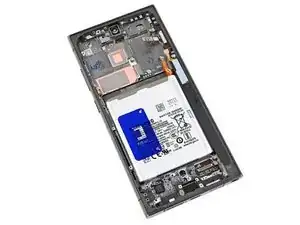

Die Display-/Akkueinheit verbleibt.
